SKF331933圆锥滚子轴承结构设计

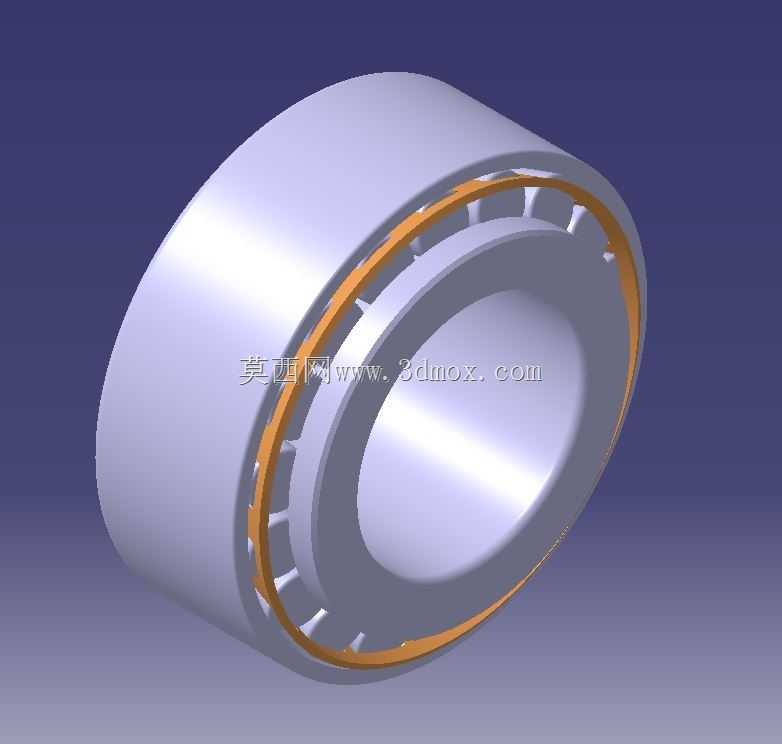

　　在重载传动、车辆行走、工程机械回转支承这类工况里，径向与轴向联合载荷几乎是常态，单纯深沟球轴承很难同时扛住大径向力和单向轴向力，圆锥滚子轴承就成了选型里绕不开的零件。这组SKF331933的三维结构，把内圈、外圈、锥形滚动体、冲压保持架的配合关系完整还原，不是只做个外观圆柱壳，每一处滚道锥角、滚子排布都对应实际装配逻辑。

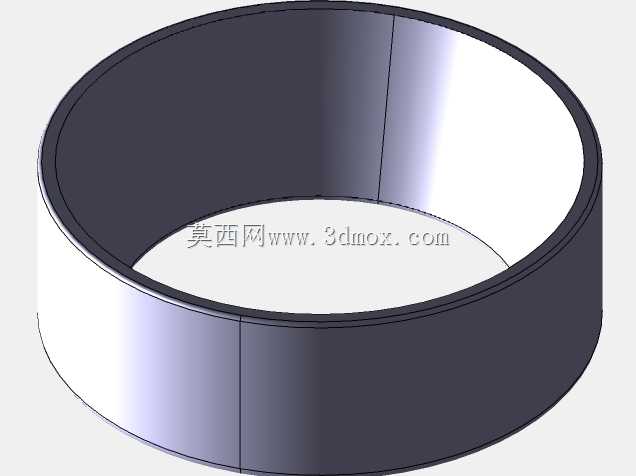

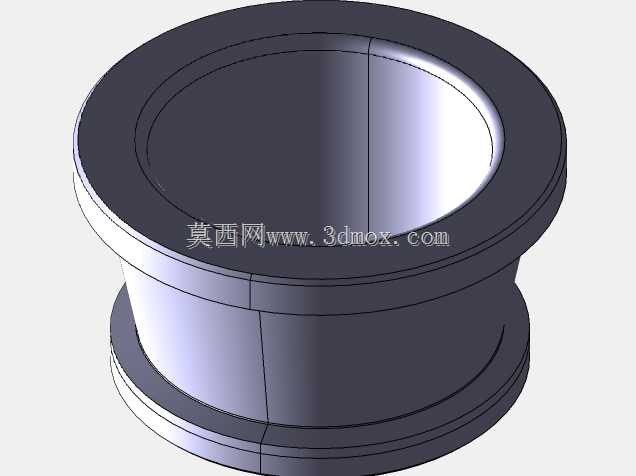

　　从尺寸边界看，外径130mm、内径70mm、装配高度57mm，这个宽系列的轮廓在同内径轴承里属于承载能力偏强的一档。选型时不能只看内外径能不能套到轴和座孔上，57mm的宽度直接影响轴系跨距、轴承座的镗孔深度，还有端盖压紧的预留空间。圆锥滚子轴承的内组件和外圈是可分离的，现场装配时可以先把内圈带滚子组件热装到轴颈，再把外圈压入轴承座，合装时通过端盖或者锁紧螺母调整游隙，这一点在三维模型里能直观看到分离面的位置，做装配动画或者工装设计时不用再反复查样本猜结构。

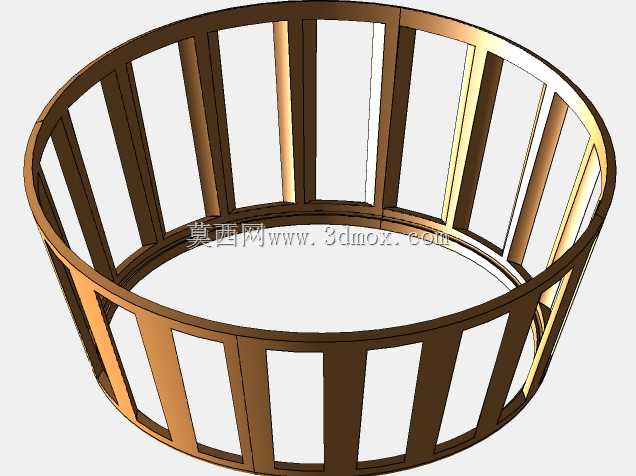

　　设计思路上，滚子的锥面、内圈滚道锥面、外圈滚道锥面的延长线会交汇于轴线上同一点，这是圆锥滚子轴承能承受联合载荷的核心——滚动体沿滚道滚动时没有自旋滑动，摩擦损耗比推力球加径向轴承的组合小很多。保持架采用框式冲压结构，把每颗滚子兜住，既留出润滑脂流动的空隙，又避免滚子在运转中歪斜、相互摩擦。模型里保持架的铜色质感也对应了常用的表面处理或者材质区分，实际工程中保持架多为冲压钢板，部分高温工况会用铜合金保持架，三维建模时把颜色区分开，能在装配体里快速识别子零件层级。

　　实际用途覆盖很广，商用车的轮毂轮端、减速器输入输出轴、工程机械的卷扬机构、机床主轴的重载支承端都能见到同系列轴承。以卡车前轮为例，车辆转向时地面给轮胎的侧向力、满载时的垂直载荷、制动时的冲击载荷同时作用，圆锥滚子轴承成对使用可以分别承受两个方向的轴向力，调整合适预紧后还能提升轴系刚性，避免轮毂窜动。在减速机里，齿轮啮合产生的径向力和轴向力直接传到轴承上，331933这类宽内圈轴承能分散接触应力，降低滚道压痕风险，延长换油维护周期。

　　做结构设计时，三维模型的价值不止于凑装配数。导入轴系总成后，可以直接检查轴承安装台阶的高度是否合理：内圈定位轴肩不能高于内圈大端倒角，否则拆卸时拉马没法勾住内圈；外圈座孔台肩也要留出拆卸缺口，不然外圈压入后很难顶出。模型里滚子和滚道的接触线位置，可以用来校核轴系挠曲时的偏载情况——如果轴的挠度太大，滚子会出现边缘接触，局部应力骤升，这时候要么加大轴径，要么选带凸度滚道的修正型轴承。润滑方面，保持架和滚子之间的空隙是脂润滑的储油空间，三维剖切后能看到油脂填充的合理区域，避免密封腔体设计过大导致搅拌发热，或者空间不足造成润滑脂快速流失。

　　安装边界还要考虑密封件的位置。57mm的宽度里，若要外置密封圈，需要在轴承座端面预留密封槽，不能让密封唇直接摩擦保持架；如果采用闭式轴承，自身带防尘盖的版本宽度会有变化，选型时必须核对三维模型的轴向尺寸，否则端盖压上去会把防尘盖顶变形。工程图出图时，借助三维模型可以直接投影出内圈、外圈的倒角尺寸，标注形位公差时也能明确基准：内圈孔与轴的配合选k6或者m6，外圈与座孔选J7或者H7，这些配合选择都和模型里的几何边界直接对应。

　　很多新手建模时容易把圆锥滚子画成圆柱，或者忽略滚道锥角导致滚子和滚道干涉。这组结构严格按照SKF样本的几何关系搭建，滚子大端与内圈大挡边之间留有微小间隙，运转时挡边给滚子提供轴向定位，同时形成油膜减少滑动摩擦。拆解模型能看到每颗滚子的等分角度，保持架的兜孔间隙均匀，转动时没有卡滞点，这些细节在做运动仿真、计算轴承极限转速时都是关键输入。

　　从设备维护角度，三维模型还能用来做拆装培训。新入职的装配工通过剖切视图看清内圈、滚子、保持架、外圈的装配顺序，明白为什么不能直接敲击外圈来装内组件，为什么调整游隙要慢慢锁紧螺母再回退一定角度。相比二维图纸的剖视图，可旋转、可剖切的三维结构更能建立空间认知，减少现场装配时的蛮力操作，降低轴承早期失效的概率。
