DIN711标准轴向推力滚珠轴承结构

　　在低速重载、仅承受单向轴向载荷的设备节点中，这类推力滚珠轴承的选型往往直接决定机构的轴向定位精度与运行寿命。不同于深沟球轴承可同时承担径向与少量轴向载荷，该类轴承的滚道与轴线垂直，滚动体在两片平行垫圈之间沿圆周排布，载荷传递路径沿轴线方向完成，无法独立承受径向力，这一结构特性决定了它的使用边界。

　　从实际工况看，它常见于机床主轴的轴向定位端、立式水泵的推力支承、减速器低速轴的轴向限位、起重吊钩的回转支承、阀门阀杆的轴向承载位，以及各类夹具、压力机构的承压端面。这些场景的共同点是：径向载荷已由其他轴承承担，机构需要一个刚性足够、摩擦阻力低、轴向窜动小的元件来抵消工作推力，同时允许轴与座孔之间存在一定的对心偏差。

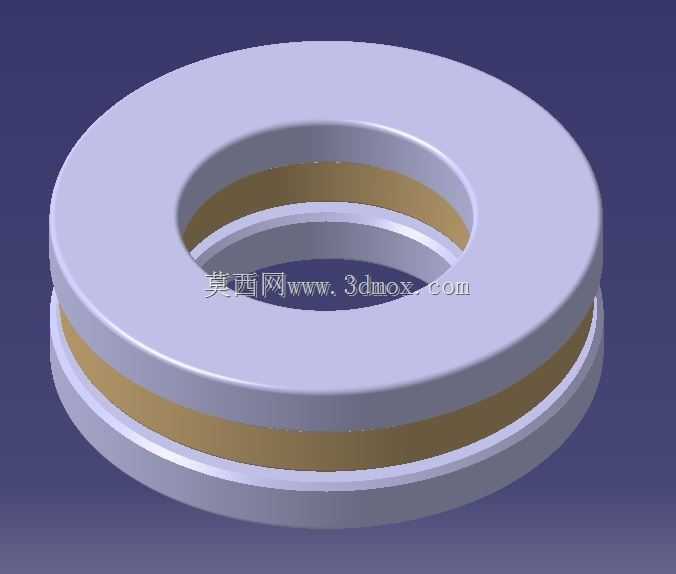

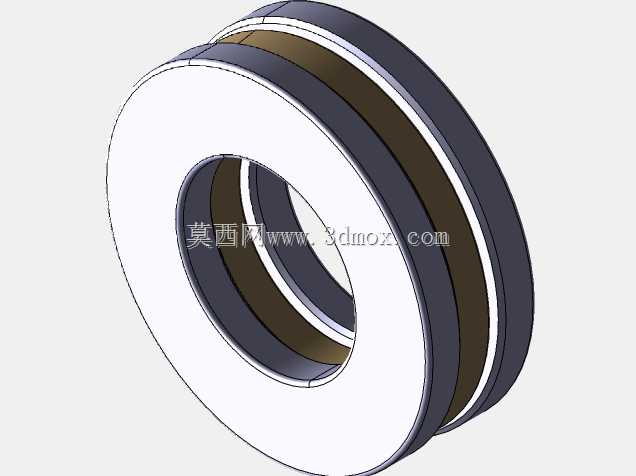

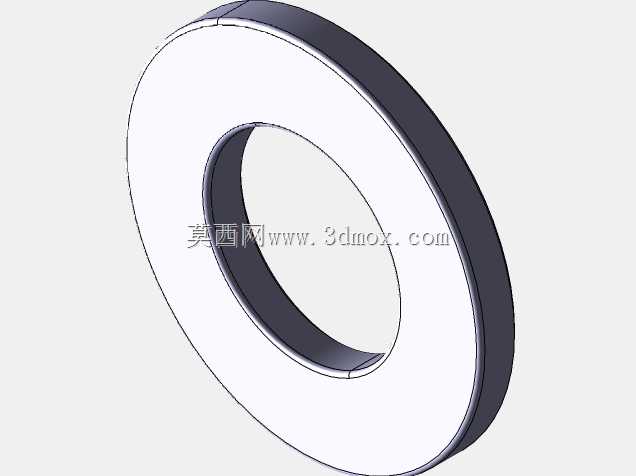

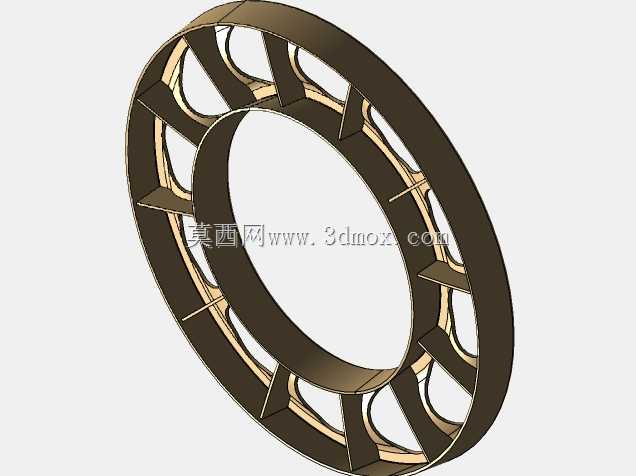

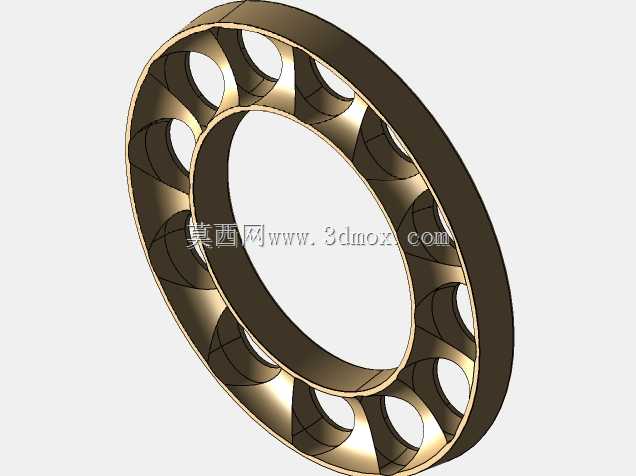

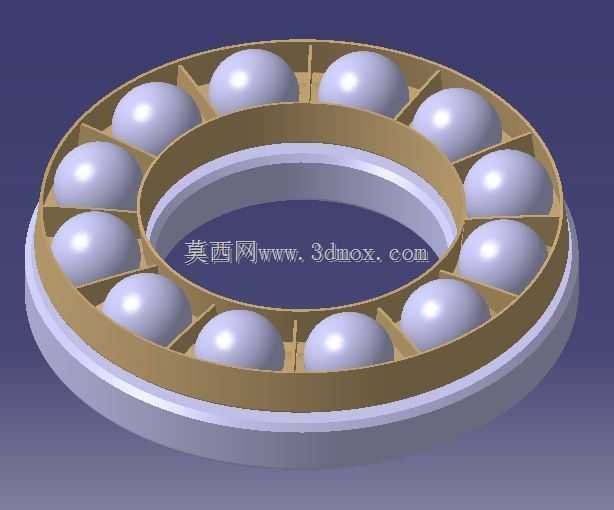

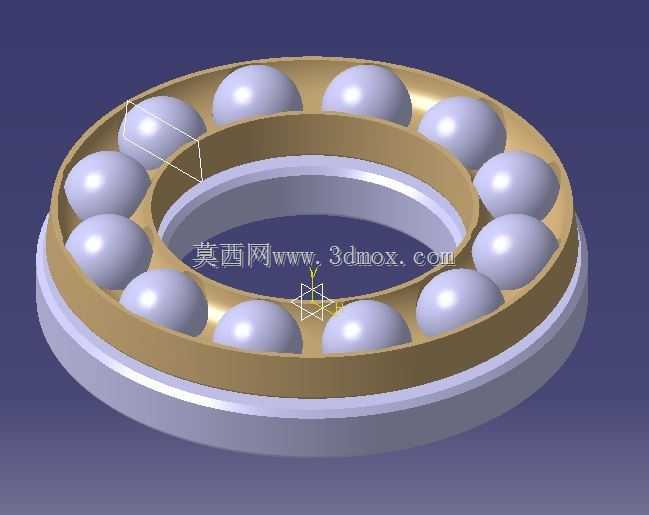

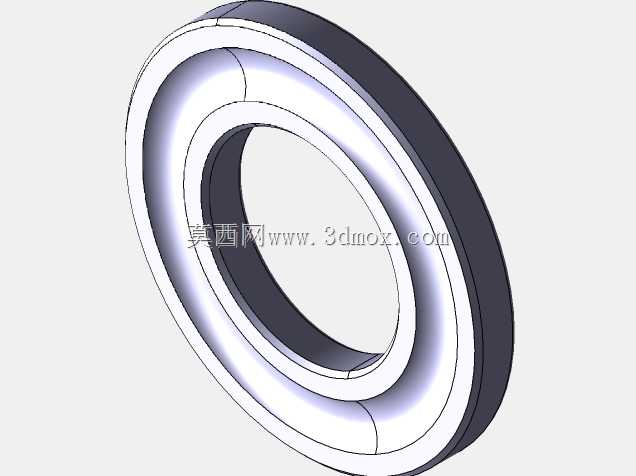

　　该模型对应DIN 711系列中的85mm外径规格，内径45mm，装配总高28mm。建模时首先要明确三片核心结构：轴圈与轴采用过盈或过渡配合，随轴一同旋转；座圈安装在座孔内，通常与孔保持间隙配合以便装配对中；中间的滚珠与保持架组件将滑动摩擦转化为滚动摩擦。轴圈与座圈的滚道为平面环形槽，槽的曲率半径略大于滚珠半径，既保证接触面积，又避免滚珠边缘应力集中。保持架采用整体式冠形结构，均匀分隔各滚珠，防止滚动体在运转中相互接触摩擦，同时引导滚珠在滚道内稳定循环。

　　尺寸链校核是这类零件建模的关键。总高28mm由轴圈厚度、座圈厚度与滚珠组件的工作高度共同决定，三者的公差叠加直接影响安装后的轴向预紧量。若预紧过大，摩擦温升会急剧升高，润滑脂快速失效；预紧过小则会出现轴向窜动，在冲击载荷下产生撞击噪声。因此在三维装配中，通常会在轴承外圈与端盖之间预留调整垫片的空间，通过修磨垫片厚度来获得合适的工作游隙。

　　安装边界方面，轴肩与座孔挡肩的高度必须低于轴承内、外圈的厚度，留出拆卸工具的着力空间；配合面的倒角需小于轴承孔口的圆角，避免装配时干涉。由于推力轴承对偏心非常敏感，当轴与座孔的不同轴度超出允许范围时，滚珠会在滚道上产生滑动而非纯滚动，局部磨损会迅速扩展。设计中常将座圈与座孔的配合设为间隙配合，允许座圈在微量偏移时自动调整位置，补偿安装误差。

　　润滑与密封同样影响实际表现。低速工况下填充锂基润滑脂即可，高速场景则需考虑油气润滑或喷油润滑，及时带走滚动体与滚道接触区的热量。轴承外露侧通常配合防尘盖或密封圈，防止金属切屑、粉尘进入滚道，这些异物会在滚珠与滚道之间形成压痕，成为早期剥落的疲劳源。

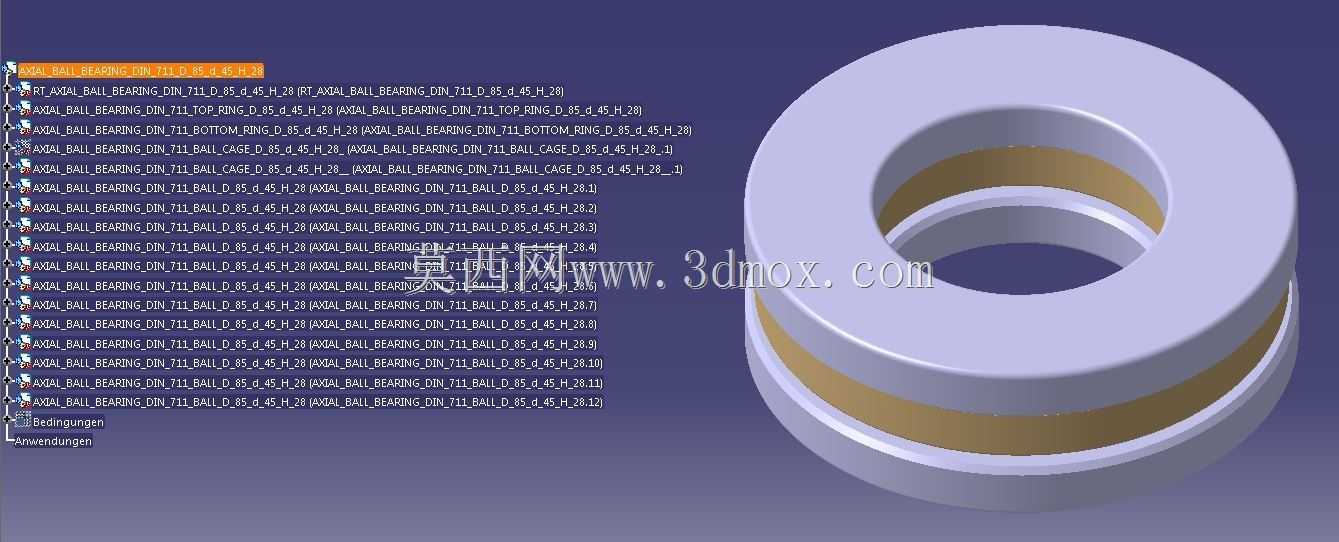

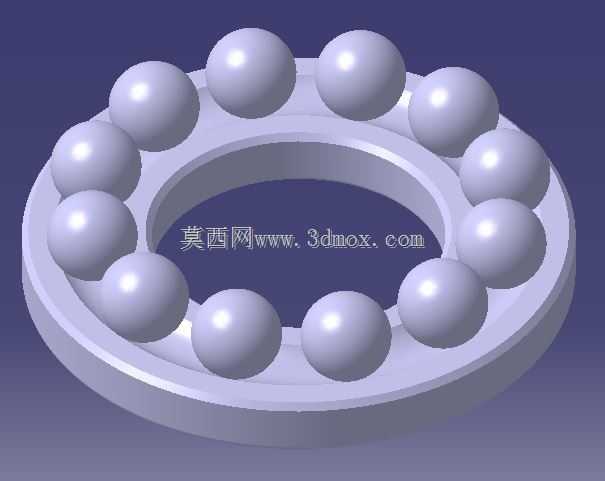

　　从建模逻辑看，先绘制轴线与基准面，通过旋转命令生成轴圈、座圈的毛坯轮廓，再在滚道位置切除环形槽；滚珠按圆周阵列生成，保持架通过拉伸与圆周阵列的窗孔完成；最后赋予各零件不同的材料外观，区分轴承钢滚道、铜合金或钢制保持架，便于工程图中剖切识别。装配时采用轴线重合与端面配合约束，模拟实际工作中轴圈随轴转动、座圈固定的运动关系，可直接用于后续的干涉检查与运动仿真。
