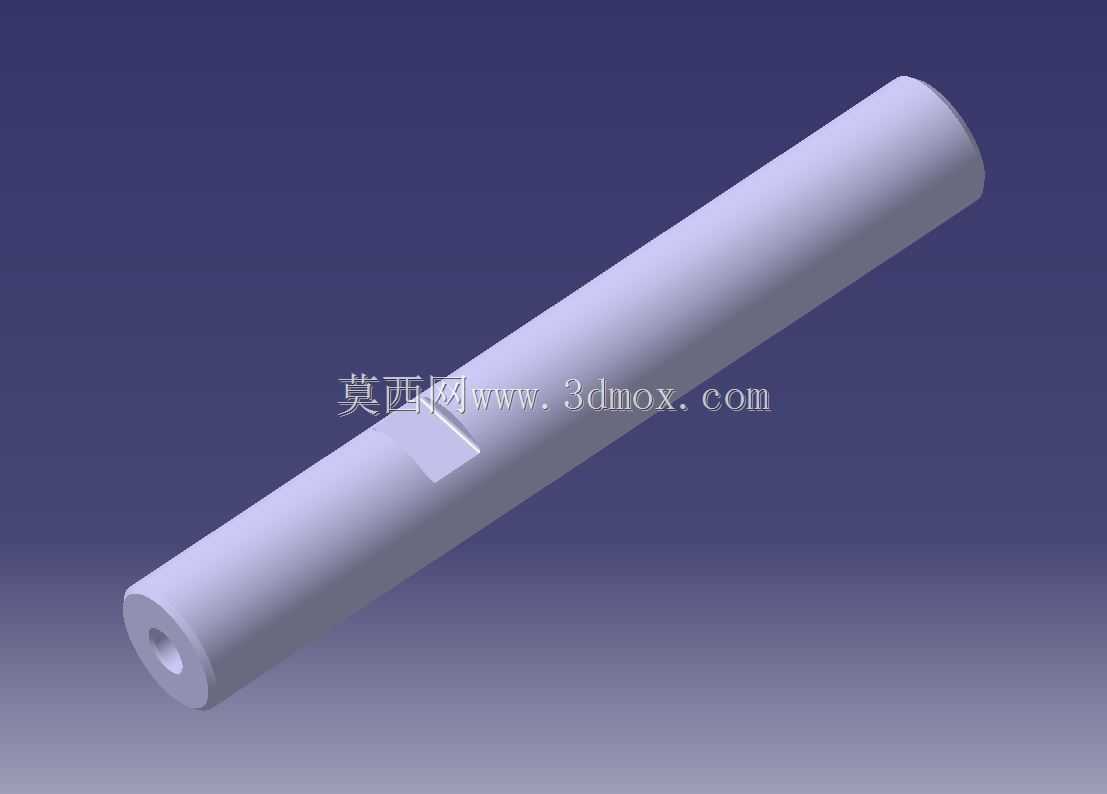

带键槽空心短柱螺栓结构设计

　　该零件属于轴类紧固件范畴，整体为长圆柱构型，一端沿轴向加工出同轴内孔，柱身中段铣削出一处平键槽，结构同时兼顾螺栓的轴向连接功能与短轴的扭矩传递作用，在仪器仪表、小型传感装置、精密传动模组中应用较多。实际装配场景里，这类零件常作为传感组件的安装定位柱使用：空心内孔可穿设信号线缆、导向销或细小通油通路，既减少零件整体自重，也为内部走线、介质导通预留空间；柱身键槽则用于与配套带键轮毂、联轴节或安装座配合，限制周向转动，避免设备运行过程中因振动、交变载荷导致连接位松脱，保证传感元件的检测基准与传动部件的相位保持稳定。从结构设计逻辑看，外圆面作为主要安装配合面，需与安装座孔保持合理的配合公差，过松会引入径向窜动，

　　过紧则会提升装配难度并造成装配应力集中；键槽的宽度、深度与轴向位置需结合传递扭矩大小核算，既要保证键连接的挤压强度满足工况要求，也要避免键槽过深削弱轴身整体抗弯、抗扭截面模量。端部内孔的同轴度是加工控制重点，若内孔与外圆不同轴，穿设线缆或销件时会出现卡滞，高速运转场景下还会引发额外的动不平衡量；内孔孔口需做微小倒角，去除加工毛刺，既方便装配导向，也能避免锐边划伤线缆绝缘层或操作人员。零件的轴向长度需匹配安装座两侧的固定空间，伸出端长度要满足螺母锁紧、挡圈定位或端盖压合的行程要求，不能出现锁紧后螺纹啮合长度不足、或是伸出过长干涉周边相邻元件的问题。外圆端面同样需做倒角处理，去除车削加工产生的飞边，在压入安装孔时起到导向作用，

　　降低装配刮伤孔壁的概率。这类零件的受力工况通常同时包含轴向预紧力与周向剪切力，建模过程中需完整还原键槽的过渡圆角、内孔与外圆的台阶衔接特征，这些细节直接影响后续有限元应力分析的准确性——键槽根部是典型应力集中区域，若建模时忽略圆角，仿真结果会与实际受力状态出现明显偏差，无法准确预判疲劳失效风险。在设备维护层面，该类零件的空心结构也方便检修时使用工具从内孔端顶出，无需过度敲击外圆配合面，可保护安装座孔的配合精度；键槽位置的对称度需严格控制，否则装配键后会出现单侧受力，长期运行会造成键侧压溃、键槽变形。对于带有传感检测功能的模组，该零件的圆柱面还可作为检测基准面，其圆度、圆柱度误差会直接影响位移、转速类传感器的检测精度，因此加工与建模时都需对形位公差特征做明确标注与还原。整体构型没有冗余复杂特征，所有结构均服务于安装定位、扭矩传递、内部穿线三个核心功能，是精密设备中把连接与传动功能整合为一体的典型小型结构件。
