制动断鞋复位拉簧结构设计

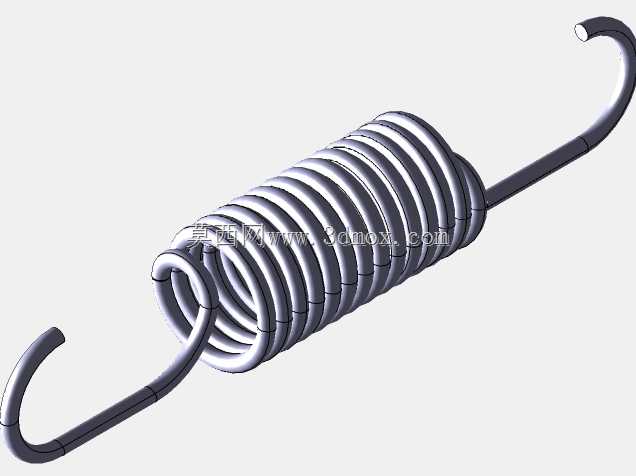

　　在轨道交通车辆制动系统的日常运维场景里，这类带双钩的拉伸复位弹簧承担着断鞋触发机构的回位功能，它直接安装在制动单元的触发摆臂与固定基座之间，当断鞋监测机构被外力触发产生位移后，弹簧依靠自身拉伸蓄能产生的回复拉力，带动摆臂回到初始锁止位置，避免触发机构卡滞带来的制动信号误判。从实际装车的边界条件来看，弹簧两端的弯钩并非简单弯制成型，钩部的圆弧过渡段做了等曲率处理，目的是降低挂接位置的应力集中系数，在频繁往复拉伸的工况下减少钩部断裂的风险。弹簧主体的螺旋段采用等节距密绕设计，自由状态下各圈之间预留有均匀的微小间隙，这个间隙量经过校核，既保证弹簧拉伸到工作行程时不会出现圈间碰磨，也能避免间隙过大导致弹簧整体刚度偏离设计区间。

　　设计这类弹簧时，首先要确认的是安装点位的两个挂接孔中心距，这个尺寸决定了弹簧的自由长度与工作拉伸量，其次要匹配机构回位所需的最小拉力，通过线径、中径、有效圈数的参数组合来精准控制刚度。实际选型过程中，很多设计人员容易忽略弯钩的开口方向与安装空间的干涉问题，这个模型里两端弯钩的朝向呈空间错位布置，对应装车位置两个挂接点的安装面角度，装配时不需要额外扭转弹簧本体就能直接挂入，能避免弹簧在预紧状态下产生附加扭转应力，大幅延长疲劳寿命。从受力特性来看，弹簧在全工作行程内的拉力呈线性变化，初始预紧状态下的拉力足以克服摆臂转轴的摩擦阻力，最大拉伸位置的拉力不会超过机构铰接点的承载上限，整个力值区间经过多轮台架验证，匹配制动触发机构的动作逻辑。

　　弹簧的表面处理通常根据车辆运行的环境选择，在潮湿多盐雾的线路上会增加镀锌钝化层，在普通工况下做发黑处理即可，三维建模过程中需要准确还原螺旋升角、弯钩的折弯半径以及钩部端面的倒角细节，这些细节直接影响后续有限元分析的应力计算准确度，也能为装配干涉检查提供精准的数模依据。在制动单元的整体装配序列里，这个弹簧属于最后装配的弹性零件，数模阶段需要模拟弹簧在自由、预紧、最大拉伸三个状态下的外形包络，确认弹簧在任何工作位置都不会和周边的制动管路、传感器线束发生摩擦，很多现场故障都源于前期数模没有预留足够的动态间隙，导致弹簧工作过程中磨破线缆引发制动故障。弹簧两端的挂接孔配合尺寸也需要和弯钩直径匹配，间隙过大会导致机构动作时产生冲击噪音，

　　间隙过小则会出现装配困难，甚至在弹簧受力时钩部与挂接孔出现卡滞，无法正常回位。从材料选型角度，这类承受交变载荷的弹簧通常采用碳素弹簧钢或者合金弹簧钢线材，绕制成型后经过淬火回火处理达到指定的硬度与韧性指标，钩部在弯制后还需要进行去应力退火，消除折弯产生的残余应力。三维模型的构建过程中，螺旋扫描特征的轨迹线需要和实际绕制工艺的升角保持一致，两端的支撑圈与有效圈的过渡位置要平滑衔接，不能出现数模上的台阶，否则会导致后续工程图导出的尺寸与实际加工需求不符。对于设备维护人员来说，这个弹簧属于易损件，每次定修时都需要检查其自由长度是否出现超标伸长，钩部是否存在裂纹，精准的三维数模可以作为备件生产与尺寸检测的直接参照，减少备件测绘的工作量，也能避免不同批次备件的尺寸偏差影响制动机构的整体性能。
