传感器配套安装固定挡块结构

　　该挡块属于工业检测系统中的传感器配套安装构件，核心作用是为光电、接近类传感元件提供稳定的安装基准，同时承担限位、定位与防护功能，常见于自动化产线的物料到位检测、工位行程限位、设备运动边界防护等场景。在输送线分拣工位，这类构件可将传感器固定在预设高度与角度，避免设备运行振动导致检测位置偏移；在工装夹具定位环节，它也可作为刚性挡止面，约束工件或运动机构的最终停留位置，保证重复定位精度。

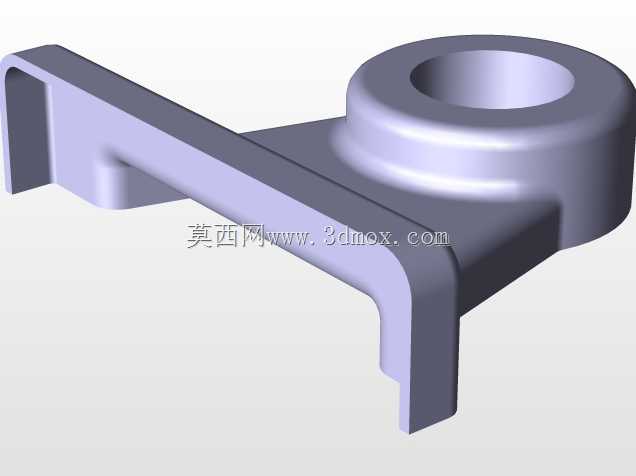

　　从结构形态看，构件上部为带同轴内孔的圆筒安装位，内孔轴线与下方支撑面保持固定空间位置，用于穿入传感器本体或配套衬套，通过侧壁顶丝或端面压盖实现锁紧；圆筒两侧向下延伸出对称折弯支腿，底部向外翻折形成水平安装翼面，翼面预留装配孔位，可直接通过螺栓固定在设备机架、型材台面或工装基板上。整体采用一体化折弯成型思路，在保证结构刚性的前提下减少了拼接焊缝与装配零件数量，两支腿之间的开放空间既为传感器尾部接线留出走线余量，也能降低整体自重，避免安装位置因长期承重产生形变。

　　设计过程中首先需要匹配传感器的外径与安装长度，上部圆筒的内孔直径需与所选传感器的圆柱壳体形成间隙配合，既保证传感器可顺利插入调整检测距离，又不能因间隙过大造成检测方向晃动；圆筒的轴向长度需覆盖传感器的有效锁紧段，防止锁紧后传感器受外力触碰发生偏转。两支腿的高度决定了传感器检测面与安装基准面的垂直距离，该尺寸需要结合被测物体的通过高度、传感器的额定检测距离共同确定，过高会导致检测信号衰减，过低则可能出现被测物体刮碰传感器端面的问题。底部安装翼面的展开宽度需要满足螺栓装配的扳手空间要求，孔位间距需适配常用铝型材的槽距或钢板的安装孔阵列，降低现场二次加工的概率。

　　安装边界方面，构件底部两个翼面为主要承力面，装配后需保证翼面与安装基板完全贴合，若安装面存在平面度误差，可在翼面下方增加薄垫片调整，避免支腿受强制应力产生侧弯。上部圆筒的内孔轴线需与被测物体的运动方向保持对应角度：用于到位检测时，轴线通常垂直于被测物体的运动平面；用于侧边检测时，轴线需平行于安装面并正对物料通过路径。构件周围需要预留传感器接线的弯折半径空间，同时避免与设备的运动部件发生干涉，两支腿的外侧轮廓需与周边机架、传动零件保留足够安全距离，防止设备运行过程中出现碰撞。

　　从受力特性分析，该构件日常主要承受传感器的自重以及设备运行带来的交变振动载荷，上部圆筒与支腿的过渡圆角处为应力集中区域，折弯时需保证圆角连续无裂纹，避免长期振动下出现疲劳断裂。底部翼面的螺栓预紧力需要控制在合理范围，预紧力过大可能导致翼面变形翘起，预紧力不足则会在振动下出现松动，可配合弹垫或螺纹锁固胶提升连接可靠性。针对有切削液、粉尘的工业场景，构件表面可做钝化或喷塑处理，提升防锈与抗腐蚀能力，延长在恶劣工况下的使用寿命。

　　建模过程中，圆筒与支腿的衔接处需要做相切过渡处理，还原真实折弯工艺的材料形变特征，不能直接采用直角拼接，否则既不符合加工工艺逻辑，也会在后续工程图出图时出现尺寸标注矛盾。底部翼面的折弯边需预留合理的折弯回弹余量，保证成型后安装面的平面度符合装配要求。内孔的同轴度、支腿的对称度以及安装面与圆筒轴线的垂直度是核心形位公差，建模时可通过基准轴与基准面的约束关系保证这些几何精度，为后续的工程图输出、工艺加工以及实物装配提供准确的数字模型依据。
