双立板铰接式翻转支撑座结构设计

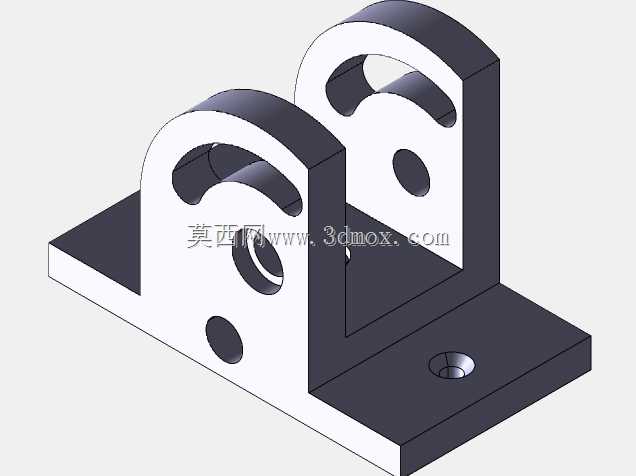

　　该支座采用底板加双侧立板的一体式承载构型，核心作用是为需要绕固定轴做小角度往复摆动的杆件、摇臂或检测元件提供稳定的回转安装基准，在轻工输送线的挡料机构、小型工装的翻转定位单元、检测工位的姿态调整架以及非标自动化设备的连杆铰接点中都能见到这类结构的实际应用。不同于单侧悬臂式铰接座，双侧立板共同承担销轴的径向载荷，受力时立板的形变更小，销轴两端的支撑同轴度更容易长期保持，在频繁启停、带小幅冲击的摆动工况下，铰接点不易出现单侧旷量，能有效降低销轴与配合孔的偏磨速率。底板部分为平整矩形安装面，板面预留两处沉头安装孔，安装时紧固件头部可完全沉入板面以下，不会在支座顶面形成凸起干涉，也不会影响上方摆动件的运动包络。

　　底板与立板的交接处采用直角过渡并保留实体壁厚，建模时此处未做额外倒角，实际加工中若采用板材焊接成型，可在焊缝位置根据承载需求补焊角焊缝；若采用整块坯料铣削成型，该过渡区的刚性会更突出，适合载荷更大的使用场景。两块立板平行竖立在底板上，立板上部开设同轴的大直径圆孔，作为铰接销轴的主安装位，孔的轴线与底板安装面保持平行，销轴穿入后可在孔内加装轴套或滚动轴承，以此降低转动摩擦阻力，也方便后续磨损后单独更换轴套，不必整体更换支座。立板上部的轮廓并非规则矩形，顶部为圆弧过渡，圆弧下方开设异形镂空槽，该槽一方面可以减轻支座整体自重，减少耗材占用，另一方面为摆动件的运动留出避让空间，避免杆件摆动时与立板发生磕碰。

　　每块立板的中下部还设置有一个小圆孔，该孔可作为辅助定位孔使用，穿入定位销后能够限制铰接轴的轴向窜动，也可用于安装限位块、传感器触发片或者复位弹簧的挂接点，拓展支座的附加功能。从安装边界来看，底板的长宽尺寸决定了支座的占地范围，沉头孔的孔距需要和设备安装台面上的预置孔位严格对应，建模时已将孔位对称布置，安装时无需额外调整支座方向即可保证受力对中。立板的高度决定了铰接中心的离地高度，选型时需要匹配摆动件的回转半径，确保摆动件在全行程范围内不会与底板或安装台面发生干涉。两块立板的内侧间距为摆动件的厚度方向预留了装配间隙，实际装配时间隙值可根据摆动件的尺寸公差搭配垫片调整，既避免夹死摆动件，也防止间隙过大造成晃动。

　　结构设计上优先保证了力流传递的顺畅性，外部载荷通过铰接孔传递到双侧立板，再沿立板垂直向下传导至整块底板，最后通过两处安装紧固件分散到设备台面，传力路径短且没有明显的应力集中薄弱点。立板上的镂空槽位置经过排布，避开了从铰接孔到底板的主传力路径，不会对支座的整体刚性造成明显削弱。这类支座的加工适配性较强，小批量制作时可采用板材切割后焊接成型，成本较低、交付速度快；载荷精度要求更高的场合可采用铝合金或结构钢整块铣削，外形一致性更好，铰接孔的同轴度也更容易得到保障。在三维建模过程中，可先绘制底板的矩形草图，拉伸得到底座实体，再在底座上表面绘制两块立板的轮廓草图，拉伸后与底座合并为单一实体，随后分别在底板上切除沉头孔、在立板上切除铰接孔、辅助孔与镂空槽，最后对非安装边进行倒角去毛刺处理。建模时需要重点校验双侧铰接孔的同轴度、沉头孔的深度是否适配所选紧固件、镂空槽与摆动件运动包络是否存在干涉，同时核对立板内侧间距与待装摆动件的厚度匹配关系。实际使用中，这类支座常作为翻转机构的固定端，配合销轴、扭簧或阻尼件实现盖板的自动开合、挡块的升降避让、检测探头的角度微调等动作，也可在手动工装中作为工件压板的铰接支点，凭借双侧支撑的稳定性保证反复开合后的定位重复精度。
