布雷姆斯基卡迪亚制动盘结构设计

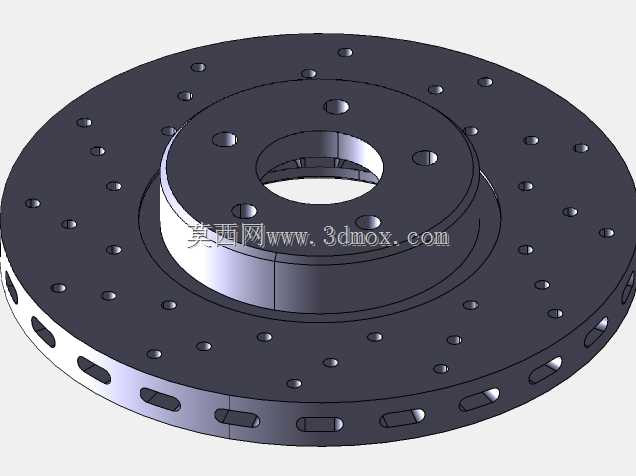

　　这款制动盘的三维结构围绕乘用车盘式制动系统的实际工况展开，整体采用同轴回转体布局，中心区域设置带台阶的轮毂安装座，中心通孔用于穿过轮毂轴或驱动半轴，台阶端面承担制动盘与轮毂之间的轴向定位功能，保证制动盘旋转轴线与车轮轴线完全重合，避免制动过程中出现端面跳动引发的踏板抖动与方向盘振颤。安装座端面上均匀分布多组螺栓过孔，对应车轮轮毂的固定螺栓位，孔位的分度圆直径与孔间距严格匹配对应车型的轮毂安装边界，装配时制动盘可直接贴合轮毂安装面，通过车轮螺栓压紧固定，无需额外转接结构，既控制了装配累积误差，也减少了悬置质量。制动盘外圈为环形摩擦工作区，摩擦面沿圆周方向排布多圈不同直径的通孔，这些孔位并非均匀单一规格，

　　而是按照制动热应力分布规律设置不同孔径与孔距，在摩擦片与盘面持续滑磨产生高温时，气流可通过孔道快速穿过摩擦面，带走磨屑与摩擦热，同时避免盘面因热胀冷缩出现不规则变形。摩擦面外缘还加工有周向分布的长圆形通风槽，槽道沿径向贯通盘体内部空腔，与双层盘体之间的散热筋共同构成径向通风流道，车辆行驶时，制动盘旋转带动空气从盘体中心区域进入流道，在离心力作用下沿径向向外甩出，持续将摩擦产生的热量传导至外界空气，相比实心制动盘可大幅降低连续制动后的热衰退风险。从结构细节来看，盘体摩擦面与中心安装座之间设置有过渡减薄区，该区域可在制动盘受热膨胀时释放部分热应力，避免应力集中在安装座根部导致盘面开裂；摩擦面上的小孔同时具备排出制动磨屑的作用，

　　制动过程中摩擦片磨损产生的碎屑可通过孔道脱离摩擦接触面，减少磨粒在盘面与摩擦片之间形成的三体磨损，延长摩擦片与制动盘的使用寿命。外缘的长圆形槽口还可在涉水工况下快速破除盘面水膜，车辆经过积水路面后，制动盘旋转时槽口可快速刮除、甩出摩擦面的积水，缩短湿式制动的响应距离，避免水衰退导致制动效能骤降。在安装边界设计上，中心安装座的轴向高度决定了制动盘与转向节、轮毂轴承之间的间隙，建模时需严格控制安装座端面到摩擦面内侧的距离，保证制动盘装入轮毂后，摩擦面位于制动卡钳的制动片间隙中心，既不能与卡钳钳体发生运动干涉，也不能因偏移导致摩擦片偏磨。摩擦盘的外径尺寸需匹配卡钳的作用半径与轮辋内部空间，外径过大将无法装入轮辋，过小则会降低制动有效半径，

　　影响制动力矩输出；盘体的总厚度与通风腔高度需对应摩擦片的初始厚度与磨损极限，保证摩擦片全寿命周期内都能完全贴合摩擦工作面。实际装车应用中，这类通风钻孔制动盘多用于乘用车辆的前轮制动系统，前轮承担车辆大部分制动力，制动热负荷更高，通风结构可满足频繁制动、长下坡制动等工况的散热需求。结构设计阶段需同步校核动平衡，盘面上的孔位与槽口均采用圆周对称排布，避免质量分布不均导致高速旋转时产生振动；建模过程中需对安装孔边缘、通风槽根部做圆角过渡处理，消除机加工与热处理过程中的应力集中点，提升部件的抗疲劳强度。从装配关系来看，制动盘内侧面与轮毂轴承端面贴合，外侧面随车轮同步旋转，卡钳横跨在制动盘外缘两侧，制动时液压推动活塞带动两侧摩擦片夹紧盘面，通过摩擦力将车辆动能转化为热能散出。该结构的三维建模完整还原了所有安装孔、散热孔、通风槽与中心定位结构，可直接用于制动系统的装配干涉校核、运动仿真与热结构分析，帮助设计人员验证不同制动工况下的盘面温度场与应力分布，优化孔槽排布与散热流道形态。
