RABA刚性前桥配套制动鼓结构设计

项目分类:制动器 发布时间:2022-03-28 ID:590159
  • RABA刚性前桥配套制动鼓结构设计
  • RABA刚性前桥配套制动鼓结构设计

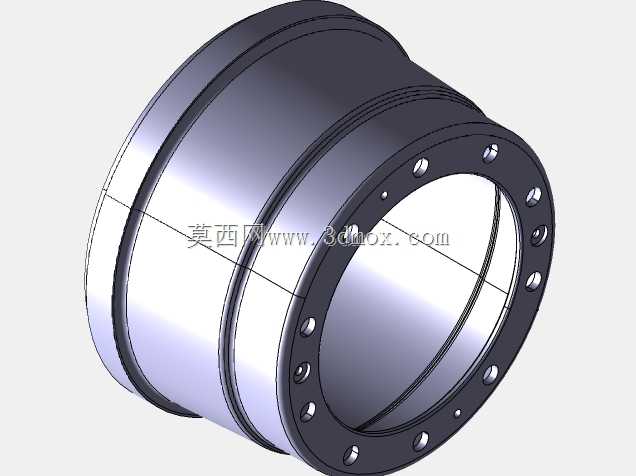

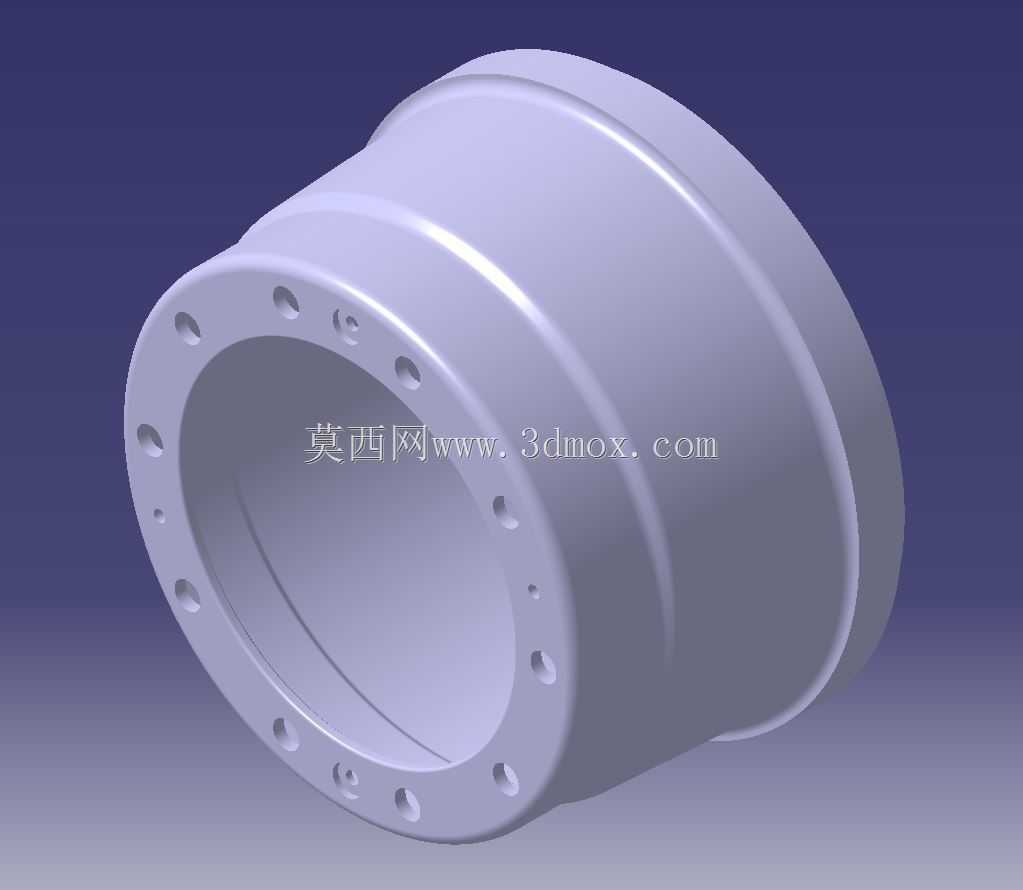

  商用车鼓式制动系统里,制动鼓是直接承担制动力矩输出的核心承载部件,这款适配RABA刚性前桥的制动鼓,主要面向公路货运重卡、客运大巴的转向桥制动工况,在频繁制动、长下坡持续制动的场景下,需要同时兼顾摩擦副贴合稳定性、热容量储备与安装适配性,避免出现制动热衰退、安装面错位导致的制动抖动问题。从结构设计逻辑来看,这款制动鼓采用整体铸造成型的盆型结构,大端法兰面沿圆周均匀分布螺栓过孔,孔位的位置度公差严格控制在0.1mm以内,保证和前桥轮毂的安装面完全贴合,装配时螺栓能均匀受力,不会出现局部应力集中导致的法兰开裂问题;法兰端面向外延伸的定位止口,和轮毂轴承座的配合公差选H7/h6过渡配合,装配时能自动找正同轴度,

  避免制动鼓旋转时出现径向跳动,减少制动踏板的抖动反馈。制动鼓的内圆柱工作面是和制动蹄摩擦片直接接触的区域,设计时预留了足够的壁厚,一方面保证足够的热容量,在连续制动产生大量摩擦热时,不会因为温升过快导致材料强度下降,另一方面也预留了多次镗削修复的余量,降低车辆全生命周期的维护成本;工作面的表面粗糙度控制在Ra1.6-3.2μm之间,既保证和摩擦片的贴合面积,又不会因为表面过于光滑导致初期制动磨合周期过长。制动鼓的外圆设计了多道环形加强筋,这些筋条并非等宽等距布置,而是根据有限元应力分析结果,在应力集中的法兰过渡区域、鼓身中部热变形最大的区域做了加厚处理,既提升了整体结构刚度,抑制制动时的鼓身椭圆变形,又能增加散热面积,

  加快制动过程中热量的散发,避免热变形导致的摩擦片贴合面积下降。从安装边界来看,这款制动鼓的轴向安装尺寸完全匹配RABA刚性前桥的轮毂轴向定位尺寸,装配后制动鼓和转向节、轮毂轴承、制动气室支架的相对位置完全符合原厂设计要求,不会出现制动蹄和鼓内壁干涉、或者制动间隙调整不到位的问题;法兰面的螺栓孔分布圆直径、单孔直径都和原厂轮毂的安装孔位完全对应,不需要额外做孔位修配就能直接装配,适配性覆盖采用该款RABA刚性前桥的多款商用车车型。在实际工况使用中,这款制动鼓的强度设计充分考虑了前桥的载荷特性,转向桥在制动时除了承担垂直载荷,还要承受转向时的侧向力、制动时的纵向力矩,因此在法兰和鼓身的过渡圆角处做了大圆弧过渡设计,

  避免应力集中导致的疲劳断裂,经过台架试验验证,在额定轴荷下连续制动15次的工况下,鼓身的最大变形量不超过0.2mm,完全满足商用车制动系统的安全性能要求。对于三维建模从业者来说,构建这个模型时需要重点关注安装孔位的位置度、配合面的公差标注、加强筋的布置逻辑,不能只做外观曲面的复刻,要把实际装配需要的所有配合特征、工艺特征都还原出来,比如铸造拔模斜度、安装面的加工余量预留、非加工面的铸造圆角,这些细节才是能直接用于生产指导、装配校核的有效模型内容,而不是单纯的外观展示模型。在车桥配套选型时,这款制动鼓的尺寸参数可以直接匹配对应型号的前桥轮毂、制动蹄总成、制动调整臂组件,不需要额外更改周边部件的结构,替换维修时也能直接和原厂件互换,降低配件储备的品类压力。
