带多孔位定位结构的阶梯式法兰连接座

　　在流体管路对接、回转台支撑、工装夹具定位这类需要兼顾周向定位与轴向承载的场景里，这类带分层多孔结构的阶梯法兰座是很常见的连接件。它的核心作用是把两段不同直径的轴系、或者把执行元件和安装基准面牢牢固定在一起，同时通过多组孔位抵消传动过程中产生的周向扭矩，避免连接部位出现滑移松脱。

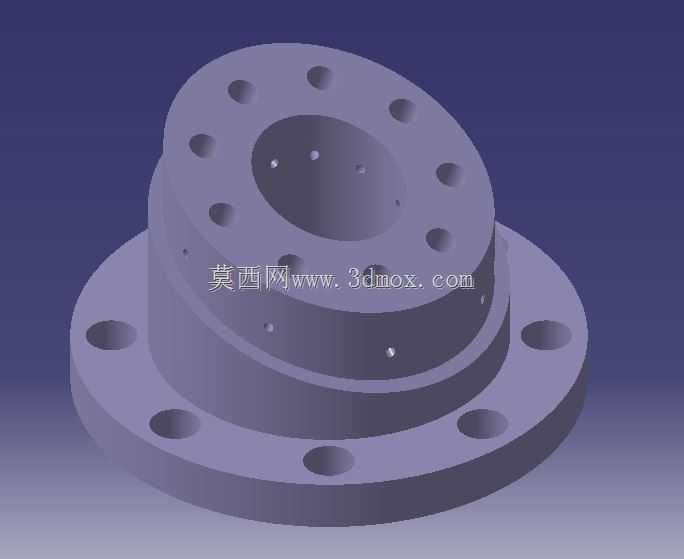

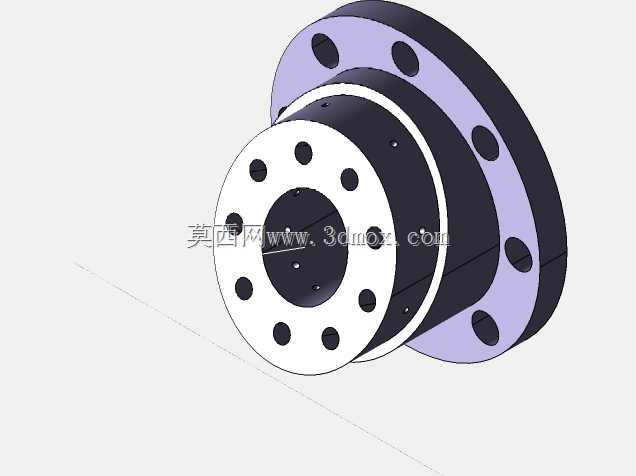

　　从结构上看，零件采用三段式同轴阶梯布局：最下方是直径最大的安装法兰盘，盘面上沿圆周均匀分布6个大直径通孔，这些孔是主安装孔，用来穿入螺栓将整个座体固定在设备基座或者台面上，大孔的分布圆直径直接决定了安装时需要预留的边界尺寸，设计时要在孔外侧留出至少1.5倍孔径的法兰边距，防止螺栓拧紧时法兰边缘出现应力开裂。中间段是直径收窄的支撑筒体，这部分的高度决定了被连接件的轴向安装间距，筒壁上分布的小直径螺纹孔或者销孔，主要用来安装径向定位销，或者穿入紧定螺钉锁紧内部穿入的轴件，保证轴和座体之间不会出现相对转动。最上方是直径最小的上端法兰，端面上同样沿圆周布置了一圈小孔，这组孔的分度精度要求比下端主安装孔更高，因为它通常用来对接精密执行元件，比如传感器支架、回转接头或者小型伺服法兰，孔位的同轴度、分度误差会直接影响上端元件的安装定位精度。

　　建模过程中首先要确定的是整体同轴基准，所有阶梯圆柱面、所有孔位的分布圆都要以同一根中心轴线为基准，下端面作为安装基准面要设置为全约束的固定基准。绘制草图时先画出三个阶梯圆柱的外轮廓，再分别在三个端面上绘制孔位分布圆，用圆周阵列命令生成所有孔特征，这里要注意上下两层孔的数量、孔径都不相同，不能直接复用同一个阵列特征，需要分别设置参数。中间筒体上的径向小孔要先建立径向基准平面，再在平面上绘制孔截面做拉伸切除，这类小孔的深度不能过深，避免钻透筒体壁厚影响整体结构强度。

　　实际选型使用时，首先要核对下端法兰的安装孔分布圆是否和设备基座的预装孔位匹配，同时要确认中间筒体的内孔直径和待穿入轴件的直径公差，通常座体和轴的配合选用H7/h6的间隙配合，既方便装配又不会出现过大的同轴偏差。上端法兰的小孔要和对接元件的安装孔一一对应，装配时先穿入下端主螺栓初步预紧，再装入径向定位销，最后对角拧紧上端连接螺栓，避免单侧受力导致法兰面出现翘曲。这类零件的承载能力主要由下端法兰直径和筒体壁厚决定，如果应用在有振动冲击的工况下，可以在下端法兰和安装面之间增加止口定位结构，也就是在下端面加工出一圈凸台嵌入基座的凹槽内，进一步抵消横向剪切力，比单纯靠螺栓摩擦承载的可靠性高很多。
