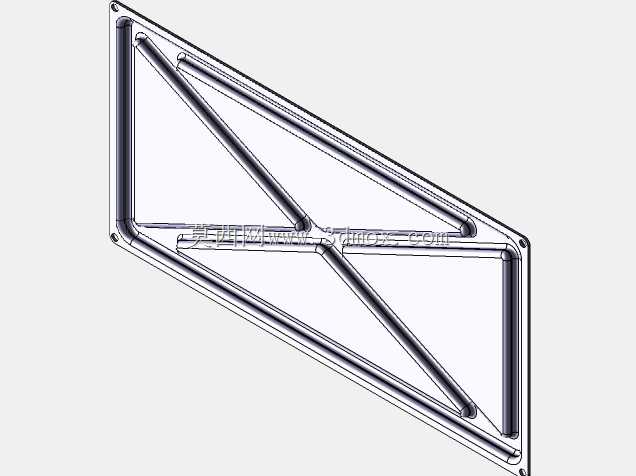

该构件属于典型的钣金类加强支撑件,整体呈斜置矩形轮廓,内部通过两道交叉斜向筋条将板面分割为多个三角封闭区域,这种结构形式在薄板承载场景中十分常见。薄板本身在垂直板面方向的抗弯刚度极低,若直接采用大面积平板作为围护或承载面,受载后极易出现鼓曲、颤振甚至局部失稳;而在板面上冲压或焊接出连续的凸起筋条后,截面惯性矩会沿筋条走向大幅提升,材料无需显著增厚即可获得数倍的抗弯能力。
从实际工程用途来看,这类构件常出现在车辆侧围、设备防护罩、仓壁衬板、方舱壁板或大型机架的封板位置。它既不是独立的传动件,也不直接参与运动配合,核心作用是在有限重量约束下维持板面形状精度,避免薄板在风压、振动、局部踩踏或内部构件挤压下产生不可逆变形。在轨道交通车辆内饰板、工程机械发动机罩、户外机柜侧板等场景中,类似的筋板布局被广泛采用,因为这些场合同时对自重和刚性敏感,单纯靠增加板厚会带来重量、成本和焊接变形的多重问题。
设计思路上,该构件没有采用密集的正交网格筋,而是选择了沿矩形对角线方向布置的斜筋。斜向筋条能够同时覆盖矩形板的两个主弯曲方向,相比单向平行筋,它在抵抗复合方向载荷时更具优势;三角区域本身具有几何稳定性,筋条与外边框共同形成多个三角形稳定单元,可有效抑制板面的剪切变形。边框采用翻边或折边结构,边缘形成闭合的U形或L形截面,既提升了构件整体的边缘刚度,也为后续安装提供了连接基准。边框转角处做了圆弧过渡,可避免钣金折弯时出现应力集中和开裂,同时减少锐边带来的安全隐患。
从外形尺寸与安装边界判断,构件为扁平薄型结构,厚度方向尺寸远小于长宽方向,安装时通常贴合在基体框架表面或嵌入预留的矩形开口内。边框上的安装点位应沿周边均匀分布,使紧固力能够顺畅传递到外框,再由外框分散到内部筋条,避免在无筋支撑的平板区域直接施加点载荷。若采用螺栓连接,孔位应避开筋条与边框的交汇圆角区,保证紧固件有足够的平整贴合面;若采用焊接或粘接,则需保证边框背面具有连续的接触平面,防止因筋条凸起造成装配间隙。
建模过程中需要重点控制筋条与主板面的过渡圆角。圆角过小会导致冲压时材料流动困难,容易产生拉伤或减薄;圆角过大则会削弱筋条的有效高度,降低加强效果。筋条的高度、宽度和斜率需要结合板厚、材料屈服强度以及预期载荷综合确定,通常在满足刚性要求的前提下优先采用较平缓的筋型,以降低成形难度。对于需要折弯成形的边框,还需核算展开尺寸,预留折弯余量并考虑回弹影响,确保最终外轮廓尺寸与安装框架匹配。
在装配关系上,该构件一般不作为主承力骨架,而是依附于方管、角钢或冲压型材组成的框架。框架提供边界支撑,筋板负责维持面内刚性,二者结合后可形成轻量化的整体承力系统。若板面需要开设观察窗、散热孔或走线孔,开孔位置应尽量避开筋条交汇节点,并在孔边增设局部翻边或补强件,防止开孔切断传力路径后造成局部刚度骤降。
从工艺角度看,该构件适合采用数控冲床或激光切割下料后进行折弯、冲压成形,批量较大时也可采用模具一次压筋。交叉筋处在成形时会出现材料汇聚,模具表面需相应处理并合理安排压筋顺序,避免材料堆积或起皱。表面处理可根据使用环境选择喷塑、电泳或镀锌,以提高户外或潮湿工况下的耐腐蚀能力。
总体而言,这类钣金加强件的价值不在于复杂的运动功能,而在于以最少的材料、最简洁的工艺解决薄板刚性不足的问题。结构设计时需要在板面平整性、筋条布局、安装空间和成形工艺之间反复权衡,使构件在装配后既不发生明显变形,也不因过度加强而浪费材料和重量。
