三角三孔机械连接支座结构设计

　　在各类需要多点铰接定位的机械结构中，这类三角三孔支座往往承担着分散载荷、约束相对运动轨迹的作用。它的三个带孔凸台分别对应三个铰接点位，整体呈三角形布局，这种构型天然具备几何稳定性，相比单臂或直板支架，在相同材料占用下能获得更高的平面内抗扭与抗弯能力。

　　从实际装配场景来看，这类构件常见于多连杆机构的固定端或中间传动节点：比如轻工自动化设备里的摆臂联动基座、检测工装中的传感器安装转接位、以及小型专用设备上需要同步连接三根拉杆的支撑点。三个孔位的轴线均垂直于主体板面，安装时销轴从凸台端面穿入，可分别与不同方向的连杆、摆臂或拉杆形成回转副，让机构在预设平面内完成既定的开合、摆动或同步联动动作。

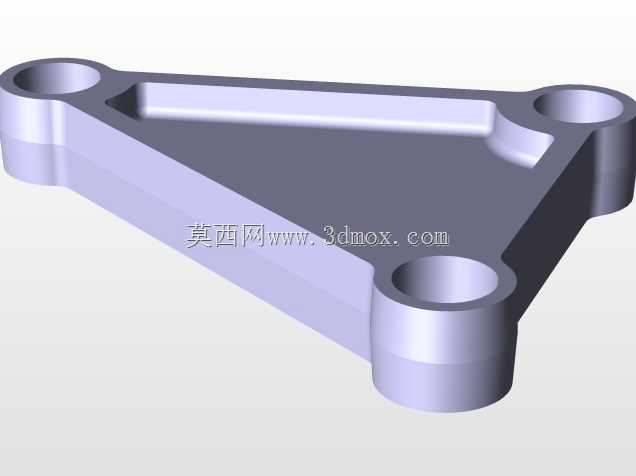

　　设计上，主体板身采用了带内凹减重腔的厚板结构，并非实心三角块。板面中部的下沉凹槽一方面去除了不受力的冗余材料，降低整体自重；另一方面凹槽边缘形成的加强筋边，能在不显著增加壁厚的前提下提升板件的截面惯性矩，抑制受力时的板面翘曲变形。三个角部的凸台做了加高处理，孔的有效配合长度远大于板厚，这意味着销轴与孔壁的接触面积更大，工作时单位面积的挤压应力更低，能有效减少铰接处的磨损，延长配合寿命，同时也提升了铰接点的抗倾覆能力，避免连杆受侧向力时在孔口出现应力集中。

　　孔位的分布并非随意设置，三个铰接点的中心距需要匹配对应连杆的运动包络，在建模时需优先锁定三孔的相对坐标，再向外构建凸台与主体轮廓。凸台与主板的衔接处全部采用圆弧过渡，避免直角相贯造成的应力突变——这在承受交变载荷的铰接工况中尤为重要，裂纹往往最先起源于尖锐的转角位置。主体外轮廓也随三孔布局做了切边处理，既不会与周边运动的连杆发生干涉，也进一步压缩了构件的整体安装包络。

　　从安装边界判断，该构件的安装平面由三个凸台的下端面共同确定，三个端面需在建模时保证共面，否则装配后会出现支座歪斜，导致销轴别劲、运动卡滞。孔的内径需与选配的销轴形成合适的配合公差，若用于频繁摆动的工况，通常还会在孔内嵌入衬套，以便磨损后单独更换，无需报废整个支座。板身的厚度、凸台的高度以及孔的直径三者相互匹配：大孔径对应更高的凸台和更厚的主板，以此保证孔壁的抗压强度与整体刚性；而凹槽的深度则需保留足够的底厚，防止板面在拉力作用下发生凹陷变形。

　　在整机布置时，三角布局的三个固定点可将外部载荷分解到三个连接方向，避免单点受力过大。相比直线排列的双孔支架，它能额外约束一个转动自由度，让机构的运动轨迹更加精准。建模过程中需重点核查三个孔的轴线平行度，以及孔端面与轴线的垂直度，这些形位公差直接决定了铰接后连杆转动是否顺滑，也影响着整组机构的定位精度与重复运动一致性。
