弯管式传感连接基座曲面结构设计

　　在工业传感检测回路里，这类带弯管腔体的连接基座并不少见，它不是独立完成检测的元件，而是承担介质导流、元件承载、界面密封与工位固定的复合结构件。现场管路往往受设备布局限制，无法以直管直通的方式接入检测端，90度转向的腔体可以在狭小安装空间内改变介质流向，同时把传感探头的安装面布置在便于检修、不与周边运动部件干涉的方位。

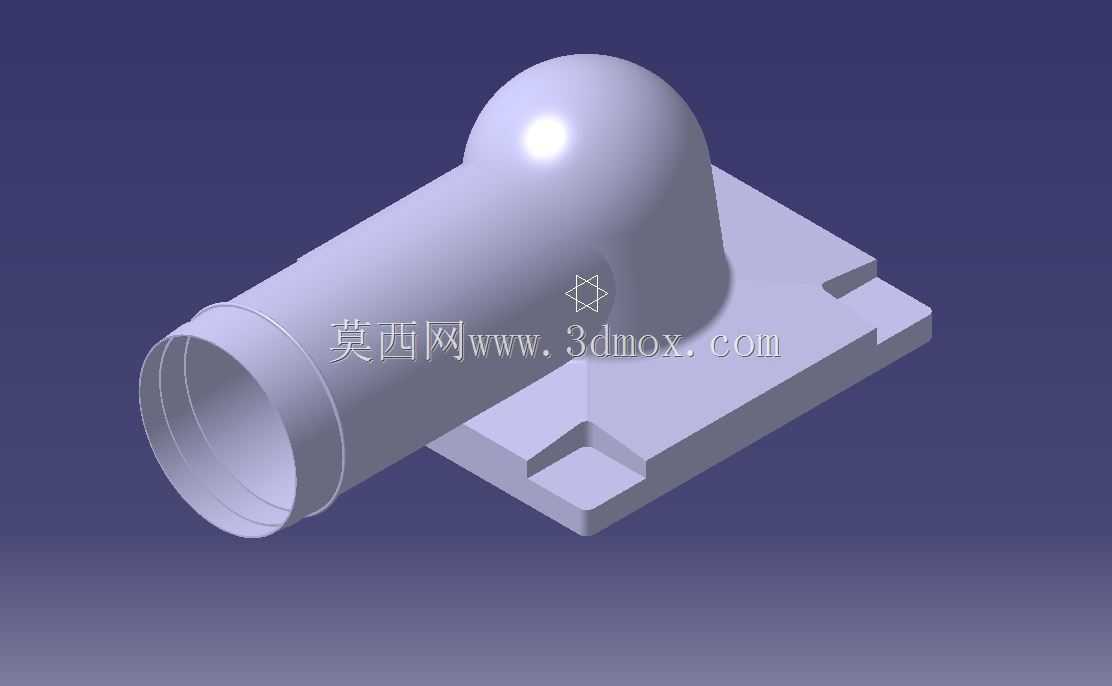

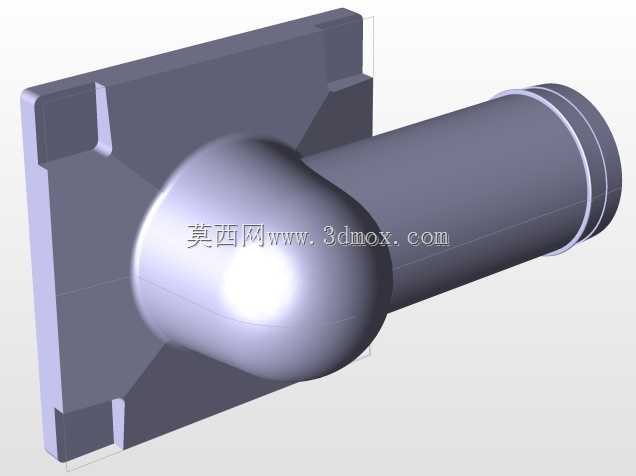

　　从结构形态看，主体由三部分融合而成：底部带定位缺口的方形安装板、中部平滑过渡的弯弧腔体、一侧伸出的圆筒接口。底部安装板不是单纯的平板，边缘开设的卡槽与缺口对应工位上的定位凸台，装配时不需要反复拧动多组螺栓找正，推入即可限定周向位置，再配合紧固件完成锁紧，这种结构在自动化产线的快换检测工位上尤其实用，能减少停机对位的辅助时间。安装板的厚度需要结合实际受力校核，既要承受管路内压带来的轴向反力，也要抵抗外接软管或硬管产生的偏载弯矩，避免长期运行后结合面出现翘曲渗漏。

　　中部弯弧段采用连续曲面过渡，而非直角折弯拼接，这一设计思路直接服务于介质流动特性。若腔体转角存在锐边或突变台阶，含微小颗粒的流体经过时容易形成局部涡流，长期冲蚀会造成壁面减薄，同时也会给压力、流量类检测带来脉动干扰。顺滑的圆弧内壁能降低流阻，使介质状态更平稳，检测元件采集到的信号噪声更小。曲面建模阶段需要重点控制管壁的等厚性，外弧面与内流道面保持均匀偏移，壁厚过薄会削弱承压能力，过厚则增加材料成本并导致成型周期延长，局部厚薄不均还会在注塑或铸造环节产生缩痕、内应力。

　　圆筒接口端的台阶与环槽是密封与外接的关键边界。接口外径需要匹配标准管夹、快插接头或焊接套管的尺寸范围，端部环槽可容纳O形圈或密封垫片，装配后形成轴向静密封。接口根部与弯弧腔体的相接处做了圆角加强，这里是应力集中高发区，管路插拔、振动拉扯时的载荷最先作用在该位置，合理的圆角半径能分散应力，避免根部开裂。

　　安装边界方面，方形底板的外轮廓决定了所需的最小平面安装空间，底板上的缺口位置同时限定了接管朝向；在整机布局时，圆筒接口的轴线高度、弯弧顶部的球面端轮廓都要纳入干涉检查范围。顶部球面封闭端并非随意造型，它既可以作为传感元件的背部容纳腔，也能在需要时开设探头安装孔，球面形态相比平顶结构更易均匀分散内压，减少平板结构常见的鼓胀变形。

　　这类零件的建模难点不在单个特征，而在多段曲面的连续衔接。圆筒、弯弧、底板三者相交处需要生成顺滑的拼接曲面，若直接用布尔求和容易产生碎面或褶皱，导入工程图后剖面线与尺寸标注也会出现异常。实际设计中通常先搭建内腔流道的中心线与截面轮廓，沿路径扫掠形成主体，再叠加底板与接口特征，最后统一处理过渡圆角和安装缺口。曲面质量不仅影响外观，更决定后续模具分型、数控加工刀路的顺畅性。

　　在不同应用场景下，该结构的细节会有所调整：用于气压检测时可适当减薄壁厚以提升响应速度；用于液体或有腐蚀风险的介质时，则要加大圆角并优化内壁光滑度，避免积液残留；若安装在振动较强的设备上，底板紧固孔周边需要增加凸台，分散螺栓压紧力。整体而言，它是传感系统中连接工艺管路与检测元件的中间载体，结构设计始终围绕流道顺畅、安装便捷、密封可靠与空间适配四个核心目标展开。
