带轮式传感检测轮盘结构设计

　　该轮盘类传感部件的结构设计，核心围绕接触式位移、转速或走行长度检测场景展开，常见于自动化生产线的物料输送计数、卷材放卷张力检测、AGV小车从动测速、纺织机械纱线长度计量等工况，作为检测系统的直接接触执行端，将被测物体的直线位移或转动量转化为传感器可识别的机械输入信号。

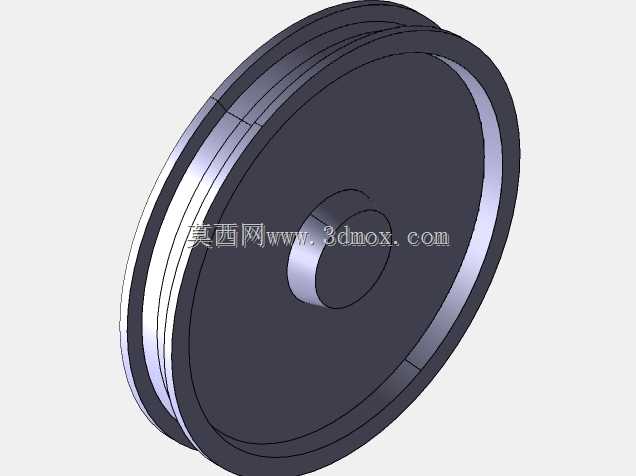

　　从结构特征来看，该零件采用双侧凸缘的轮槽造型，轮缘外侧的两道环形挡边可对接触的被测件形成侧向约束，避免运行过程中接触的皮带、线材或平面出现侧向滑脱，保证接触轨迹始终处于轮面有效工作区域内。轮体中心设置凸起的轮毂安装位，预留的轴孔可与传感轴、微型轴承或连接轴套配合，轮毂与轮盘主体之间设置平滑过渡的圆角，降低应力集中风险，即使在长期反复正反转接触工况下，也能避免根部出现疲劳断裂。轮面采用宽幅平面设计，接触面积充足，与被测物体接触时可获得稳定的摩擦力，不易出现打滑丢转问题，保证检测信号的采集精度。

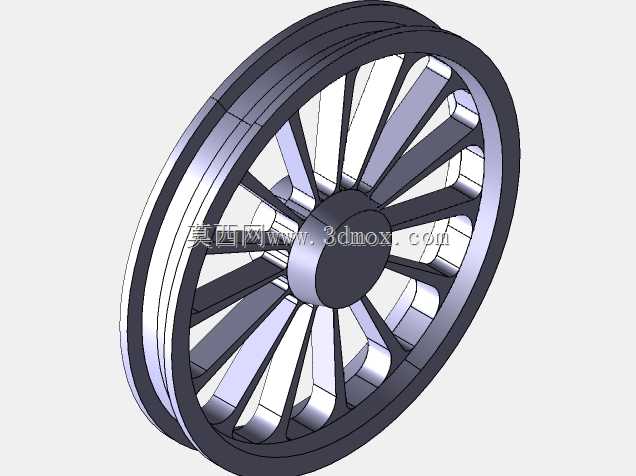

　　设计过程中优先平衡了转动惯量与结构刚性的矛盾：轮盘主体采用薄壁盘式结构，在保证轮缘、轮毂强度的前提下尽可能去除多余材料，降低整体自重，使得被测物体轻微的走行动作即可带动轮体转动，不会因自身阻力过大影响被测物料的正常走行，尤其适配薄型面料、细径线材、轻质薄膜这类低张力物料的检测场景。轮缘的厚度经过匹配设计，既保证碰撞、剐蹭时不会出现变形，也不会因壁厚过大导致整体重量超标。双侧挡边的高度设置兼顾防脱性能与装配便利性，挡边过高会导致物料卡入轮槽后难以脱出，过低则无法起到侧向限位作用，当前结构的挡边高度可适配多数常规厚度的皮带、片材的接触限位需求。

　　从安装边界来看，该轮盘的轴向尺寸紧凑，中心轮毂的凸起高度可匹配常用微型传感器的轴伸长度，安装时无需额外加装过长的轴套，可直接通过顶丝、平键或过盈配合与传感轴完成连接。轮体外圆无尖锐棱角，所有棱边均做倒钝处理，装配和维护过程中不会划伤操作人员或接触的物料表面。轮槽的宽度尺寸可适配一定范围内的接触件宽度，无需针对不同宽度的被测件频繁更换轮体，提升了部件的通用适配性。

　　在实际工况适配中，该结构可根据使用场景选择不同的轮面处理方式，若用于高转速、易打滑的场景，可在轮面包覆橡胶或聚氨酯层提升摩擦系数；若用于洁净车间、无尘环境，可采用整体工程塑料加工，避免金属轮面摩擦产生碎屑。轮体的同轴度公差在建模阶段就做了针对性约束，安装后轮面的径向跳动可控制在极小范围内，保证转动过程中接触压力均匀，不会出现周期性跳动导致的检测信号波动。中心轴孔与轮毂端面的垂直度也做了关联设计，装配后轮体端面与传感器安装面保持平行，避免运转过程中出现轴向窜动。

　　这类盘式检测轮的结构逻辑，本质是将传感检测的精度需求转化为机械结构的刚性、转动灵活性、接触稳定性要求，没有多余的复杂特征，所有造型都服务于长期可靠运行的实际需求，既可以作为独立的传感配套部件使用，也可集成到各类检测设备、输送设备中作为走行计量单元，结构简单可靠，维护成本低，适配多种工业检测场景。
