带侧通接口的法兰式管路固定支座

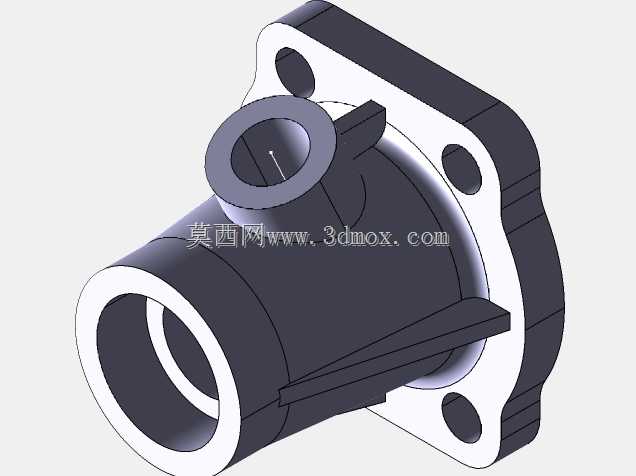

　　该支座属于管路系统中的支撑转接构件，在流体输送、气动控制、小型液压回路以及传感检测管路中都有广泛应用。它的核心作用是将主管道稳定固定在安装面板或设备壁面上，同时通过侧向接口引出支路，实现管路走向的转换、检测元件的接入或者旁通回路的连通。在实际设备布局中，这类构件常出现在气源处理单元、真空吸附回路、冷却介质分流节点以及需要在固定点附近加装压力、温度或流量检测元件的位置。从结构上看，主体采用一体成型的块状壳体，一端为圆形法兰安装面，法兰上均匀分布三个安装孔，可通过螺栓直接固定在壁板或支架上，安装后整体刚性较好，能够承受管路振动、介质压力波动以及外接元件带来的附加载荷。主体中部为贯通的主通道，主通道两端均为圆形开口，

　　可与对应管径的管路直接对接，或通过卡套、快插、焊接等方式连接。侧向接口位于主体上方，轴线与主通道轴线垂直相交，形成三通式内部流道，这种布置既保证了主通路的顺畅，又使支路引出位置紧凑，减少了额外接头和管路弯折。侧向接口同样带有圆形连接端面，可用于安装传感器、压力表、节流阀或引出支管。为了提升局部强度，主体在侧接口与主壳体之间、主通道与法兰之间设置了加强筋结构，这些筋板沿载荷传递方向分布，能够在不显著增加整体重量的前提下降低应力集中，避免在压力循环或装配紧固过程中出现开裂。法兰面与主通道外圆之间保持较高的同轴度要求，三个安装孔的位置度直接影响装配后管路的对中性，建模时需要先确定主通道轴线，再以该轴线为基准建立法兰草图，

　　确保孔位分布圆与通道同心。侧向接口的轴线应与主通道轴线垂直相交，相交处的内部流道需要做圆滑过渡，减少介质流动阻力，同时避免尖角造成的应力集中。外轮廓边角采用适当倒角或圆角，既符合铸造或机加工工艺要求，也能减少装配过程中的锐边划伤。从安装边界来看，设计时需要重点控制法兰外径、主通道长度、侧接口高度以及安装孔分布圆直径。法兰外径决定了所需的安装平面空间，三个螺栓孔周围要预留足够的扳手操作空间；主通道长度影响管路插入深度和对接间隙；侧接口高度则关系到外接元件是否会与周围管路或设备罩壳发生干涉。在进行整机布局时，可将该支座作为管路的硬点固定位，使管道在该点获得可靠支撑，从而降低长管路的振动幅度。若侧向接口用于安装传感器，

　　其位置应尽量靠近需要检测的管段，以减小测量滞后，同时要保证传感器拆装方向上没有遮挡。该构件的壁厚设计需要兼顾承压能力和材料成本，内部流道表面应平整，无明显台阶或缩痕，外部非加工面可保留均匀的拔模斜度，适合采用铸造后精加工关键端面的工艺路线。对于有密封要求的连接端面，需在建模阶段预留密封件安装位置或保证端面平面度。整体结构没有复杂运动部件，可靠性主要取决于材料强度、安装紧固力矩以及接口密封形式。在三维建模过程中，可先绘制主通道与法兰的旋转特征，再添加侧接口凸台，随后切出内部贯通流道，最后补充安装孔、加强筋和工艺圆角。这种建模顺序便于后续调整管径、法兰规格或侧接口方向，也有利于在装配环境中快速检查与相邻管路、阀件和传感器的空间匹配关系。
