多通路流体转接基座结构设计

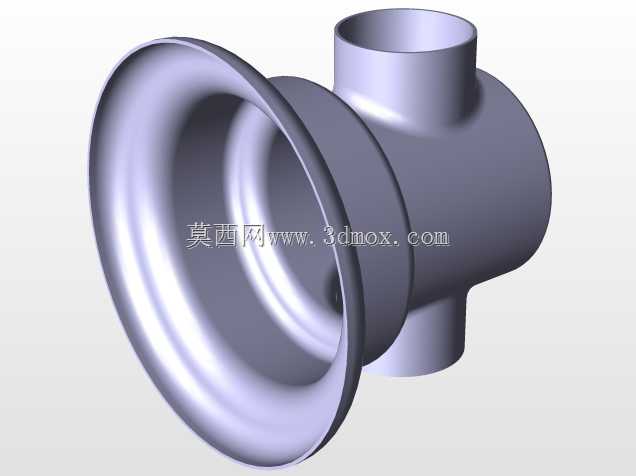

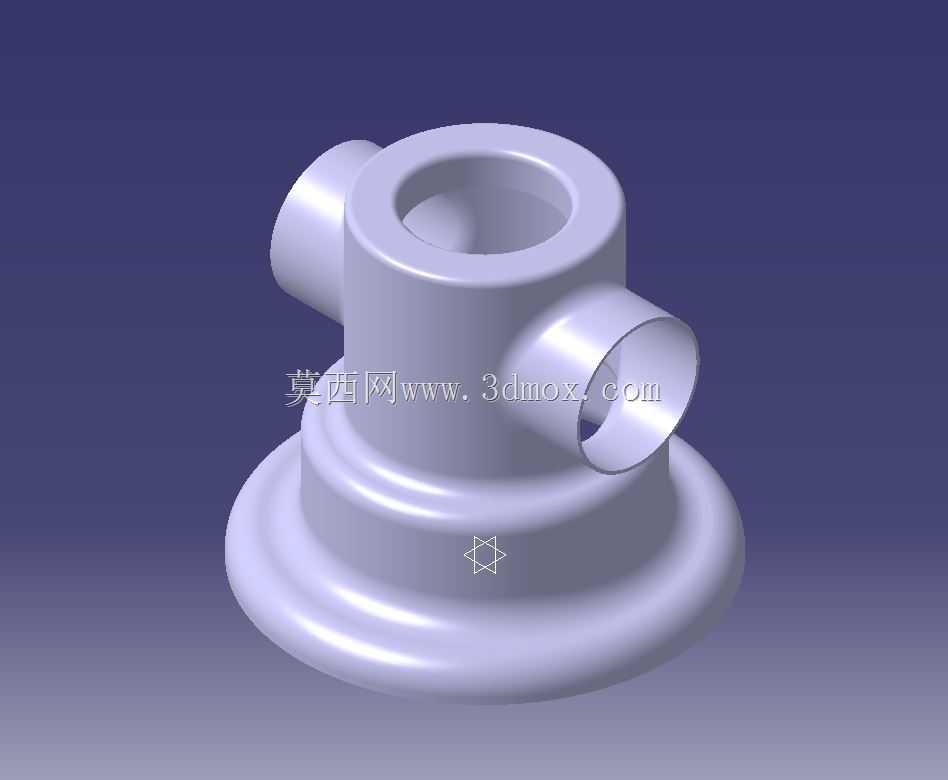

　　该零件属于管路系统中的多通路转接基座，核心作用是在有限安装空间内完成三路介质流向的交汇与转向，常见于小型液压站、气动控制回路、实验台流体分配单元以及紧凑型工艺管线中。其底部带扩径法兰盘，可通过螺栓固定在安装面板或设备基座上，上部直立筒腔作为主流道，两个侧向伸出的接口分别承担支路进出功能，整体结构将流道转折、安装定位、接口密封三个功能集成在单一铸件本体上，减少了额外拼接接头带来的泄漏点。

　　从实际使用角度看，这类转接件往往布置在阀组与执行元件之间，既要保证介质流经转折处时压损可控，又要控制整体占用空间，避免与周边管线、阀件发生干涉。设计时优先确定底部安装法兰的外径与螺栓分布范围，以此锁定安装边界；再根据外接管路通径确定两个侧接口的中心高与伸出长度，保证接管后扳手空间充足，不会被底部安装面或相邻部件阻挡。直立主腔的内径需与侧接口通径匹配，避免流道截面突变引发湍流、噪声或局部压降过大。

　　结构细节上，底部法兰与主体筒体之间设置了过渡圆角，既改善铸造时金属液充型流动性，也能降低装配紧固过程中根部应力集中。侧接口与主筒体交接处同样采用圆弧过渡，避免薄壁部位在压力循环下产生疲劳裂纹。主腔顶部开口可用于安装堵头、传感器或直接对接上一级管路，接口端面需预留密封面或螺纹加工余量，具体形式随系统压力等级与介质特性调整。侧向接口的轴线与主腔轴线垂直相交，两路侧接口在周向上呈一定夹角布置，可让接管走向更顺，减少软管弯折半径不足的问题。

　　建模过程中，通常先以底部法兰安装面为基准建立主坐标系，绘制法兰外圆、安装孔位与主体回转轮廓，通过旋转命令生成主体毛坯；再绘制两个侧接口的拉伸轮廓，与主体进行布尔合并，随后对所有相交棱边执行倒圆角处理。内腔流道需单独切除，保证主腔与侧接口完全贯通，同时控制各处壁厚均匀，避免局部厚壁导致铸造缩孔。安装孔、密封槽等后续机加工特征可在建模后期添加，并在工程图中标注关键配合尺寸、端面粗糙度与形位公差，尤其是法兰安装面与主腔轴线的垂直度、侧接口端面与主腔中心的位置度，这些直接影响装配后管路的对中性与密封可靠性。

　　在选型与校核时，需结合系统工作压力、介质温度和腐蚀特性确定材料与壁厚。低压气动回路可采用铝合金或工程塑料，以降低重量；中低压液压或水路系统常用灰铸铁或碳钢；腐蚀性介质环境则需选用不锈钢并做相应表面处理。安装时，底部法兰贴合面应保持平整，紧固螺栓需按对角顺序均匀施压，防止壳体因局部过载开裂；外接管路接入侧接口时，应避免额外弯矩作用在接口根部，必要时使用管夹固定邻近管线，把振动与热胀冷缩产生的位移释放到管路柔性段。

　　该结构的优势在于集成度高、安装稳固、流道转折集中，适合空间紧凑但需要分路汇流的场合；不足之处是一体成型后内部流道清理难度略高于拼装管接头，因此对铸造或加工后的内腔清洁度有一定要求。在维护层面，可通过顶部开口对主腔进行检查或冲洗，两个侧接口则可分别接入检测仪表，方便在不拆解主安装法兰的情况下判断支路堵塞或泄漏情况。整体设计没有多余装饰特征，所有曲面与凸缘均服务于承压、安装或流向过渡，体现了管路基础件以功能为核心的典型设计思路。
