双耳铰接式吊耳连接支座结构设计

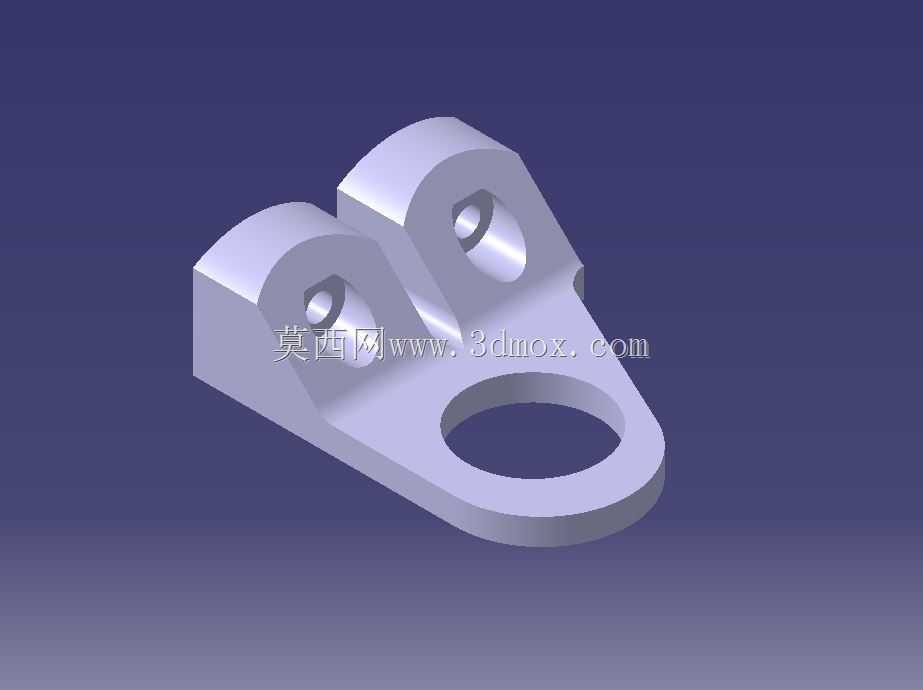

　　该零件属于典型的重载铰接连接支座，整体采用一体板式结构，底部为带大圆孔的扁平安装底板，上部延伸出两个对称分布的带孔凸耳，整体轮廓无多余冗余结构，所有受力过渡位置均做圆角处理，避免应力集中引发的断裂风险。这类结构常见于工程机械的拉杆铰接点位、输送设备的张紧机构挂载端、工装夹具的摆动连接端，也可作为小型吊装工位的承重吊点使用，核心作用是实现两个构件之间的枢轴转动连接，同时传递径向拉力与小幅剪切载荷。

　　从实际工况适配角度看，底板上的大圆孔主要用于穿装固定螺栓或者定位销轴，可将整个支座锁定在设备机架、安装基板或者移动滑台的对应工位上，孔边预留的平整贴合面能保证安装后支座与安装基面完全贴合，不会出现局部翘曲导致的受力偏载。上部两个凸耳的同轴孔用于穿装铰接销轴，销轴可穿过待连接构件的端部孔位，让被连接件在两耳之间的空隙内完成定角度摆动，双凸耳的对称布局相比单耳结构，能将销轴承受的剪切力分散为两个剪切面，大幅降低销轴弯曲变形的概率，同时两侧凸耳对中间连接件形成侧向限位，避免连接部位出现横向窜动。

　　设计过程中首先要锁定的是安装边界尺寸：底板的外轮廓长度、宽度需要匹配安装点位的可用空间，底部大圆孔的孔径要适配选定的固定螺栓规格，孔中心到支座端部的距离需满足螺栓拧紧时的扳手操作空间，同时要保证孔边到板边缘的剩余厚度足够承受额定拉力，不会出现孔位拉裂的问题。上部两凸耳的中心间距要和待铰接构件的端部厚度匹配，预留少量间隙保证转动顺畅但不能间隙过大，否则会产生明显的晃动冲击；凸耳上的销孔孔径需和铰接销轴采用过渡配合，既保证销轴装配后不会自行松脱，也方便后期维护时拆卸更换。

　　结构的壁厚分配完全遵循受力路径：底板作为承载基础，厚度方向要能承受固定螺栓的预紧力以及工作时的交变拉力，凸耳与底板衔接的根部是整个零件应力最高的区域，建模时此处必须设置足够大的过渡圆角，不能直接做成直角衔接，直角位置在载荷反复作用下极易萌生疲劳裂纹。凸耳的外侧端面做了斜向削边处理，并非单纯为了减重，更重要的是避免零件在设备内部摆动时和周边相邻构件发生运动干涉，同时去除多余材料降低整体自重，对于需要随运动部件反复启停的点位，减重还能减小铰接部位的惯性冲击。

　　零件的所有孔位均设计为通孔，既方便加工时一次走刀完成同轴孔的铰制，也能在后期使用时方便积存的润滑脂排出、灰尘碎屑清理，避免销孔内卡入杂质导致销轴转动卡滞。底板的下表面和凸耳的孔端面均要求加工为平整面，保证安装时的贴合精度，其余非配合面可保留毛坯加工纹理，不需要额外做高精度处理，在不影响使用性能的前提下控制加工成本。

　　在建模逻辑上，这类零件优先采用基础凸台拉伸完成整体毛坯轮廓，再通过切除命令生成各个孔位，最后对所有锐边和过渡位置添加圆角特征，特征顺序和实际机械加工工序完全对应，后续导出工程图时可以直接标注各工序的尺寸公差与形位公差：两凸耳销孔的同轴度、底板安装面的平面度、销孔轴线与安装面的平行度都是需要重点管控的形位公差项，这些精度直接决定了铰接机构转动是否平顺、受力是否均匀。如果应用在有腐蚀风险的户外工况，还可在模型基础上预留表面处理的余量，适配镀锌、喷塑等后续工艺，不会影响原有装配尺寸。
