小型蒸汽机完整结构与零件组件设计

　　这套小型蒸汽机的三维结构覆盖了整机本体、全部独立零件、装配组件与配套工程图纸，完整还原了往复式蒸汽动力装置的机械构成逻辑。从实际应用场景来看，这类小型动力结构常作为教学演示载体，用于讲解热能向机械能转换的基础原理，也可作为复古动力装置的原型，用于小型展会展品、科普装置的结构验证；在机械设计实训中，它能帮助从业者熟悉曲柄滑块、配气机构、飞轮储能等经典机械结构的配合关系。

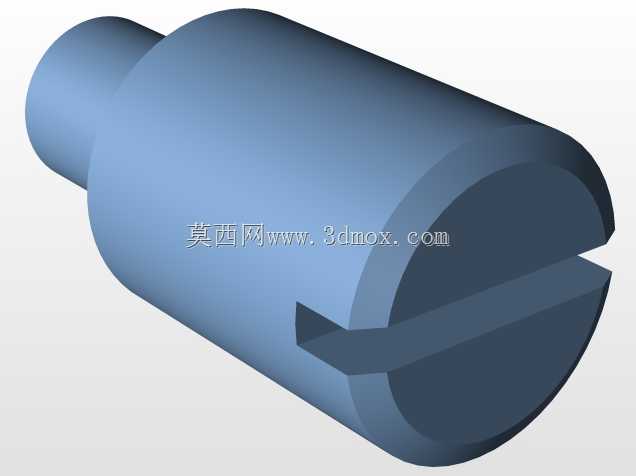

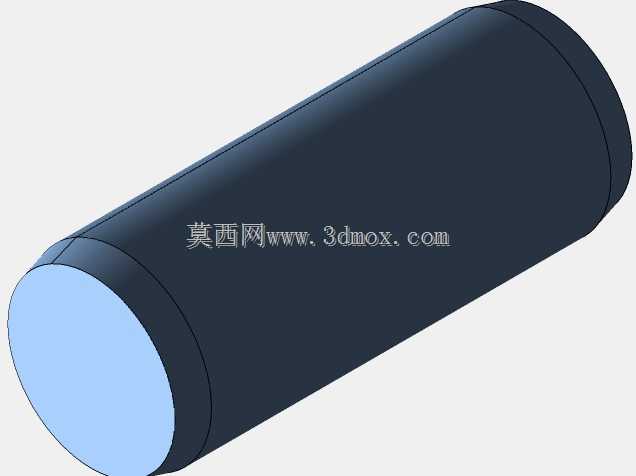

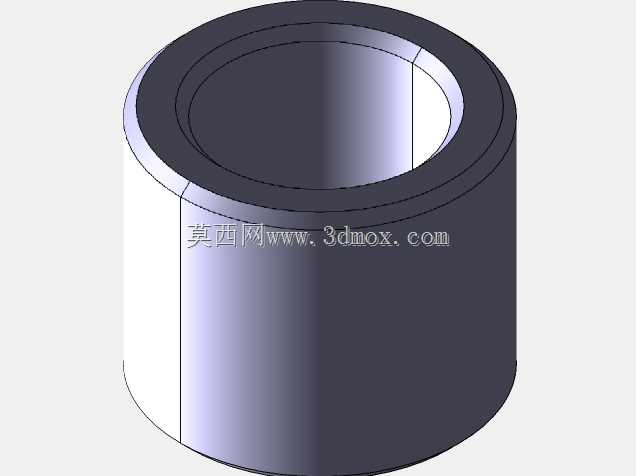

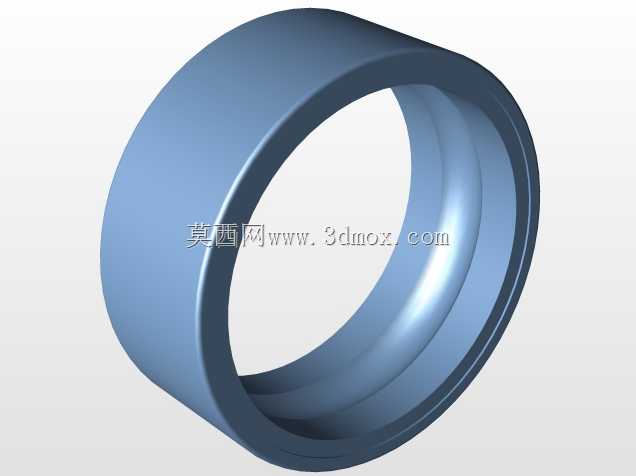

　　整机的核心功能是通过蒸汽压力推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转化为曲轴的旋转运动，最终向外输出扭矩。设计过程中首先要确定活塞的行程与缸径匹配关系，缸体内部的工作腔需保证活塞运动时的密封边界，活塞环槽的位置与尺寸直接影响腔室压力保持能力；缸体两端的进排气通道布局要兼顾配气相位的实现，避免气流路径出现不必要的弯折造成功率损耗。

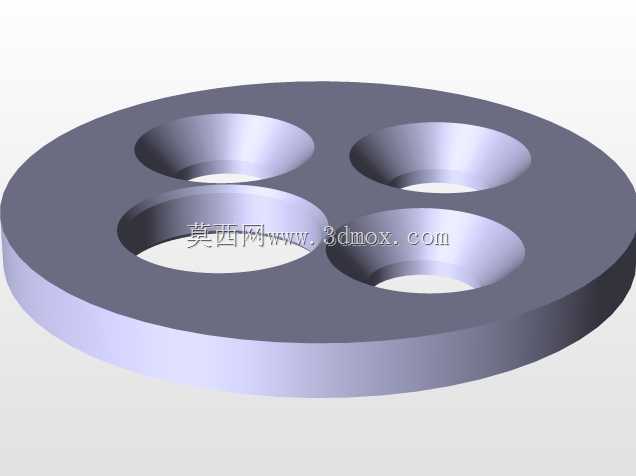

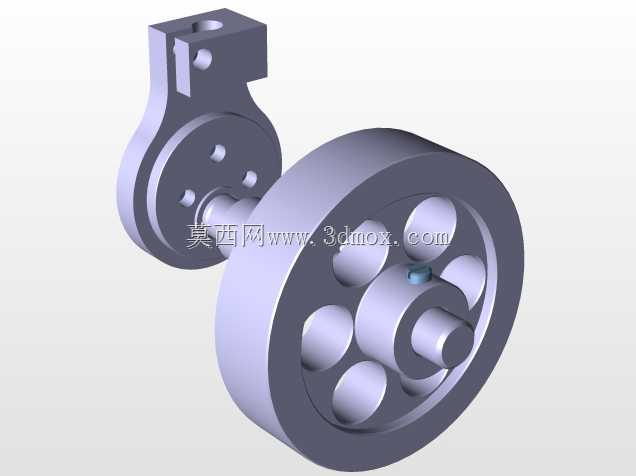

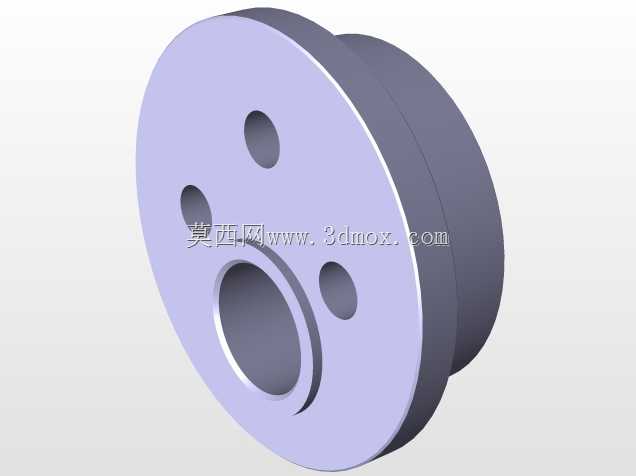

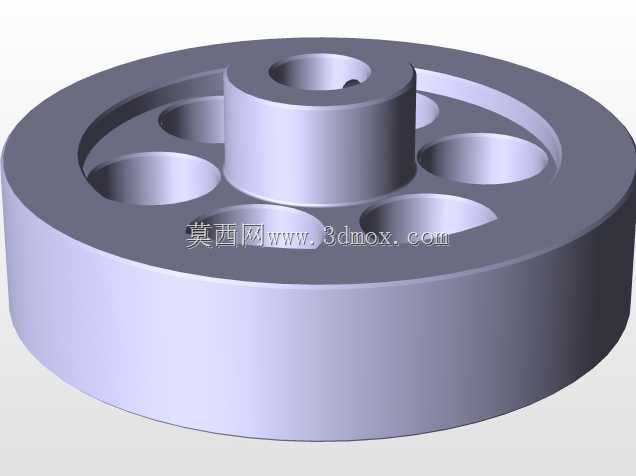

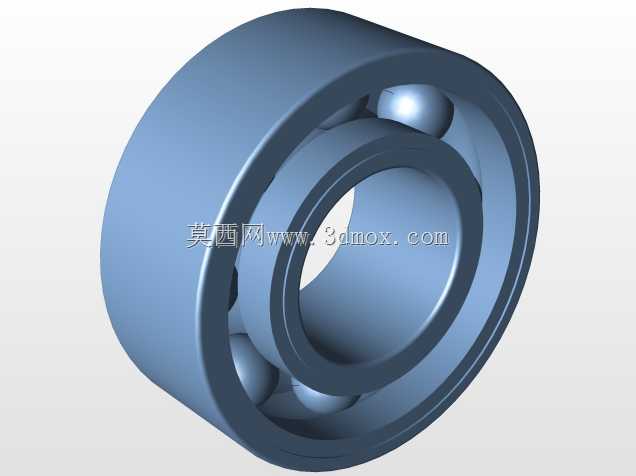

　　曲轴组件是动力输出的核心承载部件，曲柄销与主轴颈的同轴度、偏心距直接决定活塞行程的准确性，设计时需在偏心结构的应力集中区域预留足够的截面厚度，抵消交变载荷带来的疲劳影响。飞轮安装在曲轴的输出端，其轮缘质量分布经过匹配，利用转动惯量储存活塞做功行程的能量，带动曲轴顺利越过止点，保证整圈旋转的转速均匀性；飞轮与曲轴的周向固定采用平键连接，轴向通过轴肩与锁紧件限位，安装时需保证键槽的对称度，避免运转时出现附加动载荷。

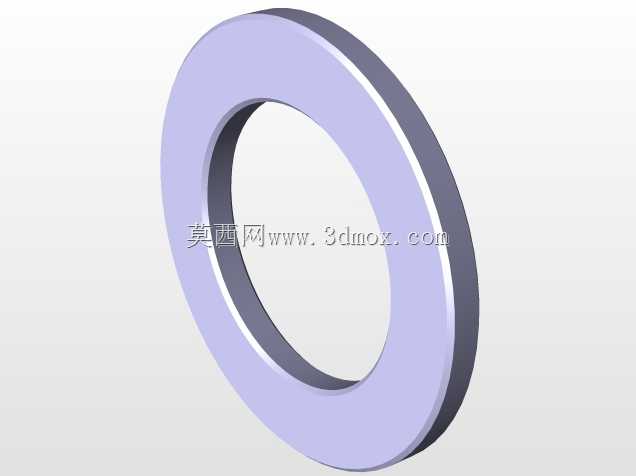

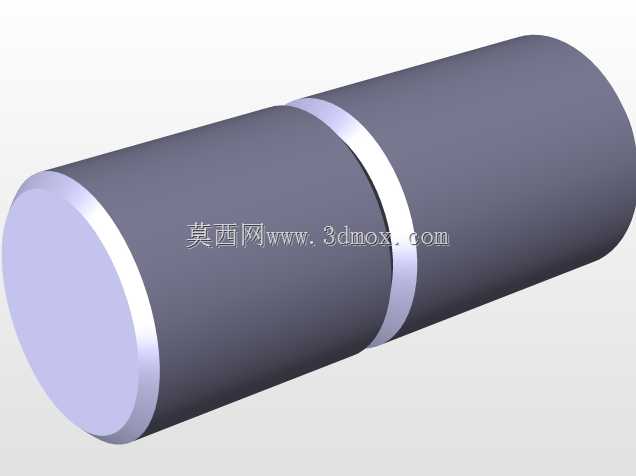

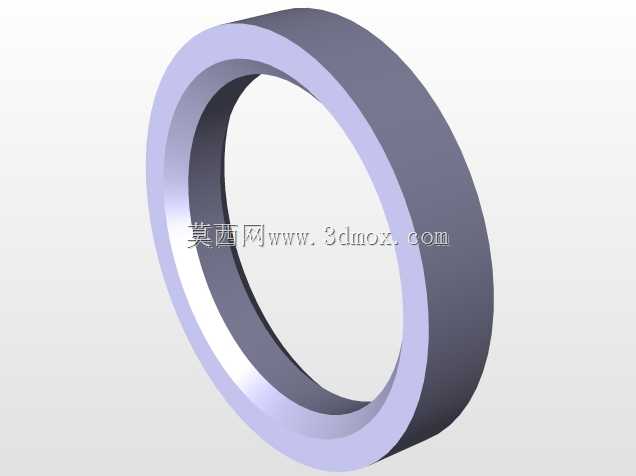

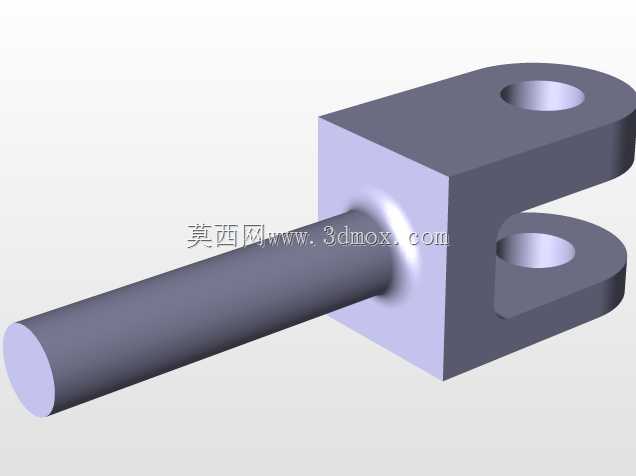

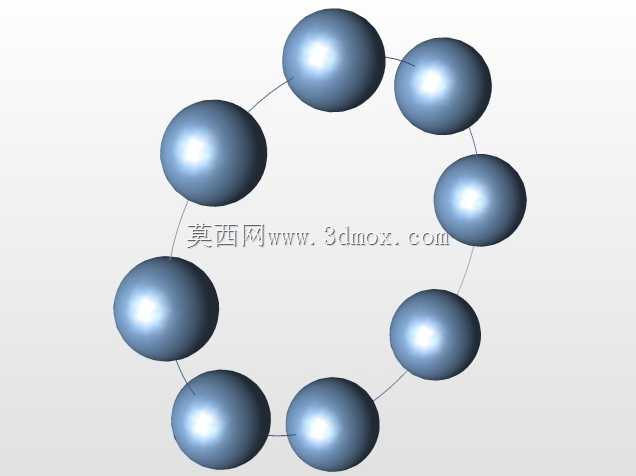

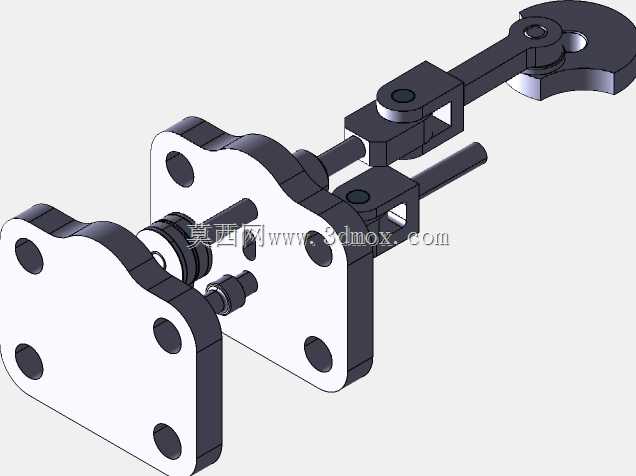

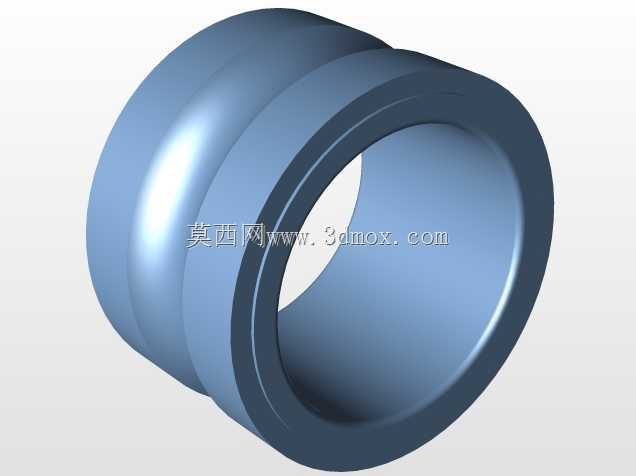

　　连杆部件连接活塞销与曲柄销，杆身采用截面渐变的结构形式，在保证抗弯、抗扭刚度的前提下控制整体重量；大小端的轴承孔需分别与活塞销、曲柄销形成间隙配合，孔壁的油槽布局用于留存润滑介质，降低相对运动时的摩擦损耗。配气机构的滑阀与阀座配合面需保证贴合精度，阀杆的运动行程与曲轴转角通过传动件联动，精准控制进排气的开启与关闭时机，这一结构的配合间隙直接影响蒸汽的利用效率。

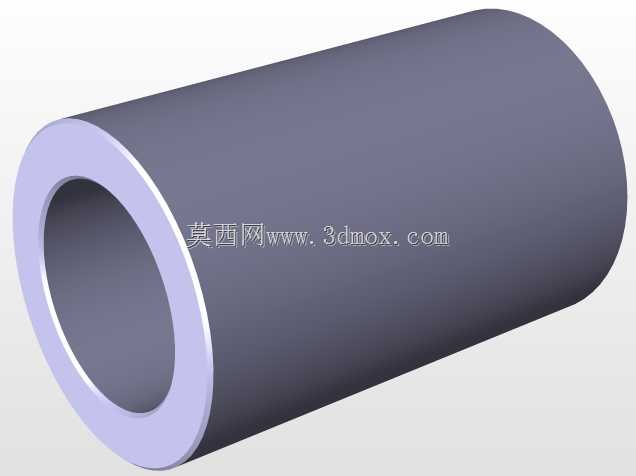

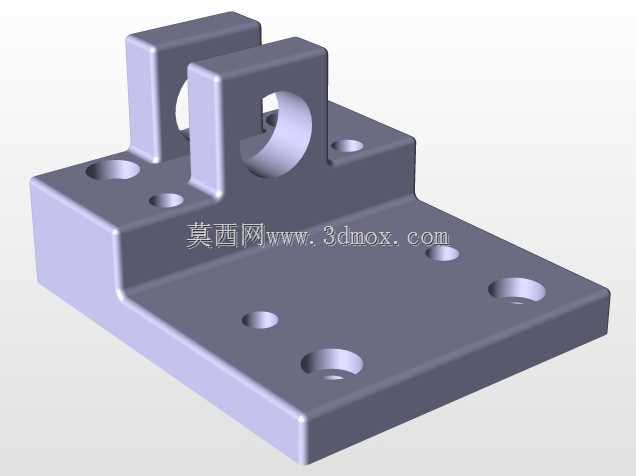

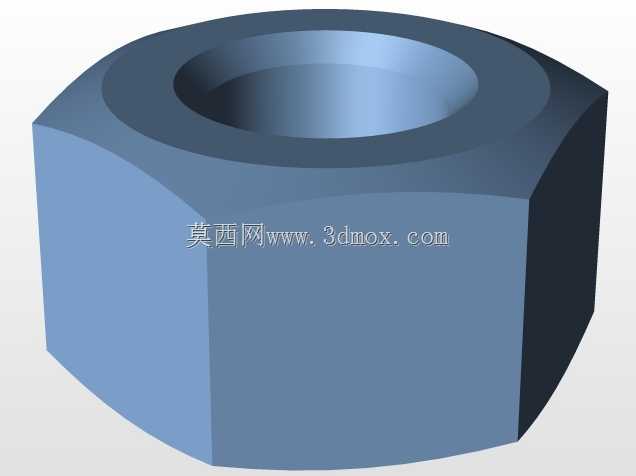

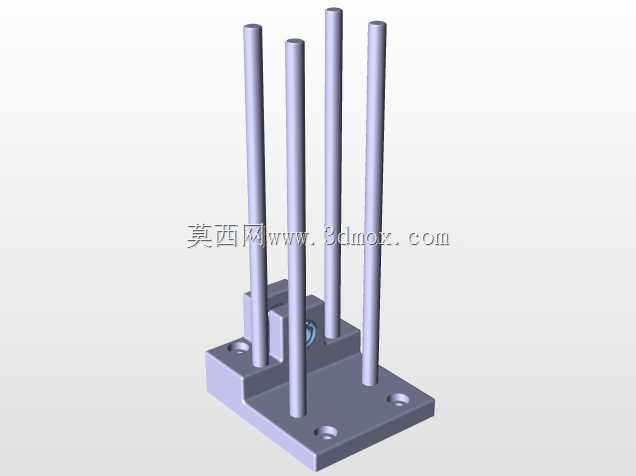

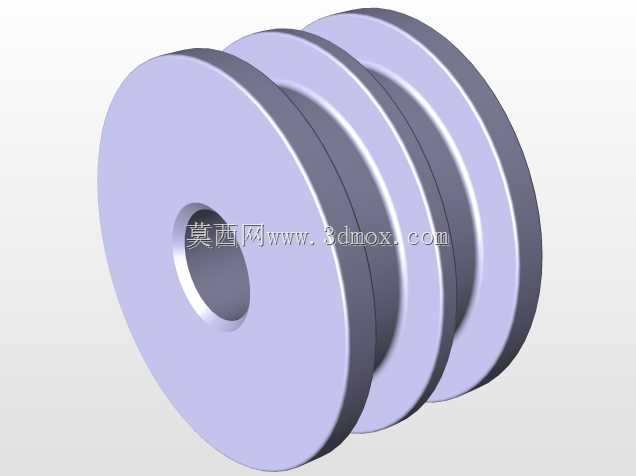

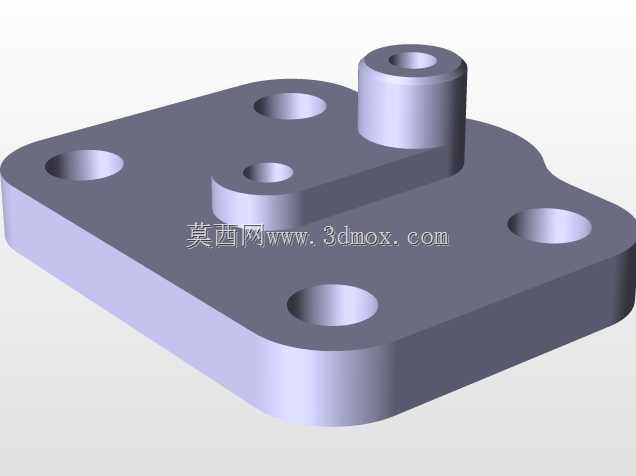

　　底座作为整机的安装基准，其上的各个安装凸台分别对应缸体、曲轴轴承座、配气机构支架的定位需求，各安装面的平面度、孔位的位置度需统一管控，保证装配后曲轴轴线与缸体活塞运动方向的垂直度。整机的外形边界紧凑，底座的安装孔位按照常规教学台架的尺寸布局设置，可直接固定在木质或金属实训台面上；侧向突出的飞轮与传动轮预留了外接负载的安装空间，轴向间隙控制在合理范围，避免运转时与周边支架发生干涉。

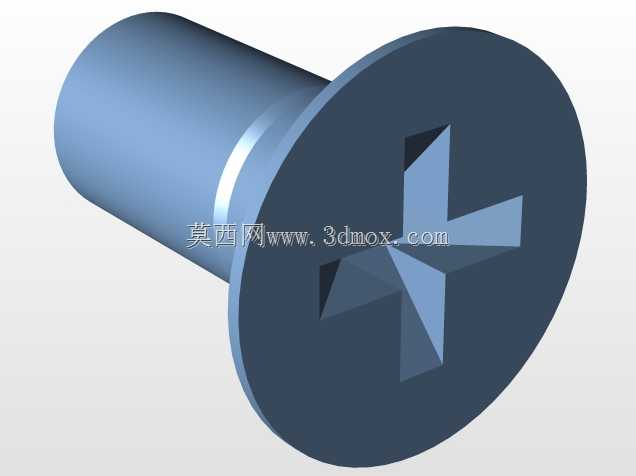

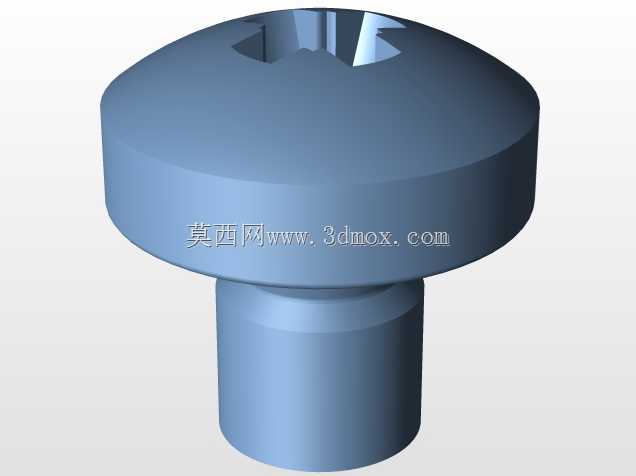

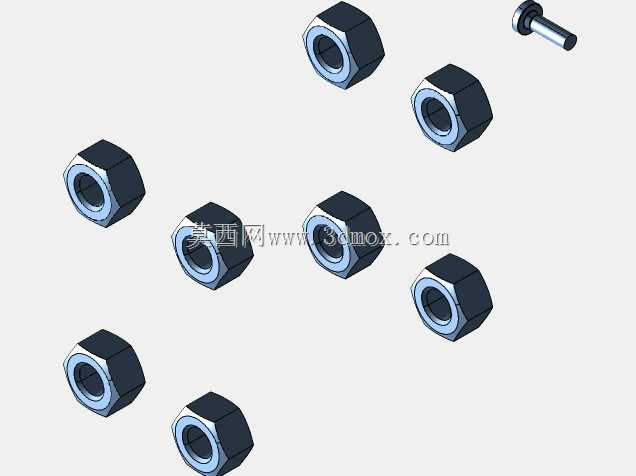

　　从建模逻辑来看，所有零件均按照实际加工工艺拆分，缸体的铸造圆角、底座的减重孔、紧固件的沉头结构都完整还原，装配体中保留了各运动副的配合间隙，可直接用于运动仿真验证活塞运动、曲轴旋转、配气动作的联动关系。工程图纸层面包含了各零件的尺寸标注、公差要求与装配技术要求，能够直接用于指导单件加工与整机装配，对于理解经典动力机械的结构设计逻辑具备很高的参考价值。
