发动机冷却风扇用三槽V型传动带轮

　　该带轮用于发动机前端附件传动系统，把曲轴输出的旋转动力传递给冷却风扇，在车辆或固定式动力装置低速、高负荷工况下维持散热器所需风量。轮缘采用三条并列V形槽，可同时布置多根三角带，单根带失效时仍能保留部分传动能力，适合灰尘、振动和温度变化较明显的机舱环境。槽形按常用V带截面设计，槽角、槽深和槽间距保证带楔入后侧面充分接触，避免带底触底造成打滑；槽顶圆角与槽底圆弧控制弯曲应力，减少带在反复绕入绕出过程中的早期疲劳。

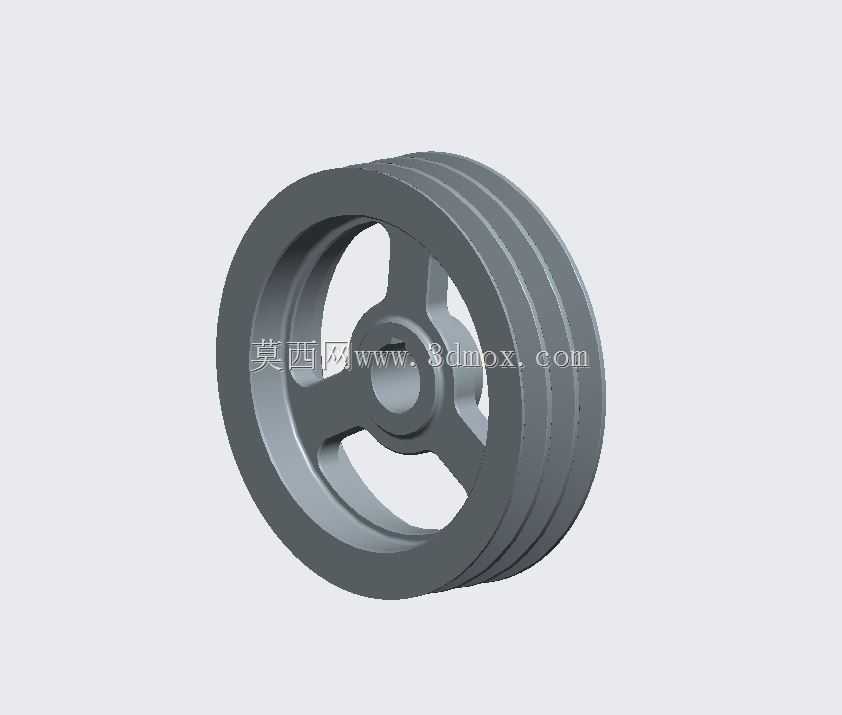

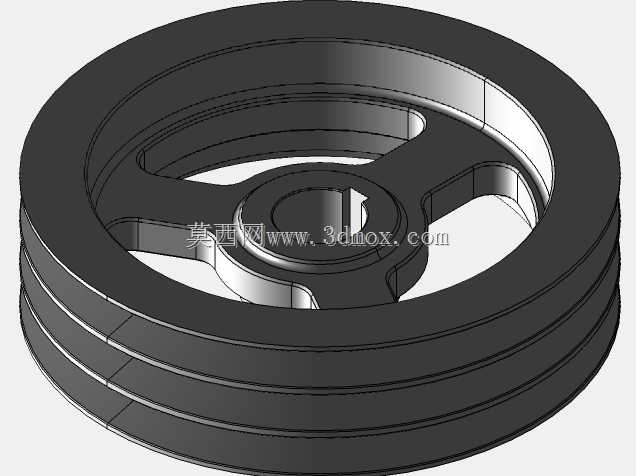

　　从结构上看，零件采用轮缘、腹板和轮毂组合的经典铸造形式。轮缘外侧承担带的压紧与摩擦，内侧通过较厚环带提高刚性；三腹板将轮缘载荷传向中心轮毂，开孔区域既减轻转动惯量，也为清砂、检修和气流通过留出空间。腹板与轮缘、轮毂交接处均设置过渡圆角，避免冷却收缩和受扭时在尖角处产生应力集中。轮毂孔用于安装到风扇轴或支架轴上，孔径、键槽和端面垂直度需要与轴系匹配；若实际轴径不同，可在保留外圆和槽形的前提下调整轮毂长度与孔径，但应校核轮毂壁厚，防止夹紧后开裂。

　　设计这类带轮时，先确定传动比、带型号、根数和中心距，再反推节圆直径。节径不能过小，否则带的弯曲应力过大；也不宜盲目加大，否则占用空间并增加风扇超速风险。槽的节线位置必须与带的节面对齐，多槽之间的同轴度误差会导致各带受力不均。腹板开孔形状宜采用圆滑轮廓，孔边不布置在传力路径最薄弱的截面上；高速使用时还应做静平衡或动平衡校核，去除明显偏重。铸件表面应避免缩松、夹砂和气孔，尤其槽面不能有影响摩擦的缺陷；机加工后槽面粗糙度要稳定，过粗会加速带磨损，过滑则降低传动效率。

　　安装边界方面，带轮装入轴后，端面应靠紧轴肩或定位套，轴向定位要可靠；带轮中心平面与主动轮中心平面应保持重合，偏斜会引起带边磨损、掉带和噪声。带的张紧度通过发动机支架、调整滑轨或张紧轮控制，按压带边产生合理挠度即可，过紧会加重轴承受力，过松则在启动瞬间打滑。外围需要预留带的安装和更换空间，轮缘外侧不宜贴近水管、线束等易磨件；若布置在冷却风路中，腹板开孔方向和辐条形状应尽量减少风阻与紊流。

　　在三维建模中，可先以旋转特征建立轮缘、轮毂和腹板的基本回转体，再绘制三腹板切除轮廓并阵列，槽形通过草图回转切除保证各槽尺寸一致。键槽、倒角、圆角和拔模斜度应按铸造与加工工艺分别处理，不要把毛坯面和机加工面混成同一几何。装配时把带轮轴线与风扇轴线重合，用基准面检查轮槽与带的啮合位置，并在运动仿真中观察带包角、中心距和干涉情况。这样完成的模型既能用于结构评审，也能直接服务于工程图、铸件工艺和装配指导。
