传感器用带安装孔法兰式遮蔽端盖结构

　　在工业传感检测设备的装配场景里，这类遮蔽构件常被布置在传感器壳体的端部位置，核心作用是对传感器内部的感光、感测元件腔体形成物理遮挡，既阻挡外部加工碎屑、切削液、粉尘直接侵入元件安装腔，也能避免外界杂散光线从端部非检测通路进入，干扰光电类、视觉类传感器的信号采集精度。从实际产线的使用反馈来看，不少设备在做工位改造时，会在原有传感器的外露端加装这类遮蔽件，不用改动传感器主体的安装基准，就能快速适配多尘、多切削液的机加工工位。

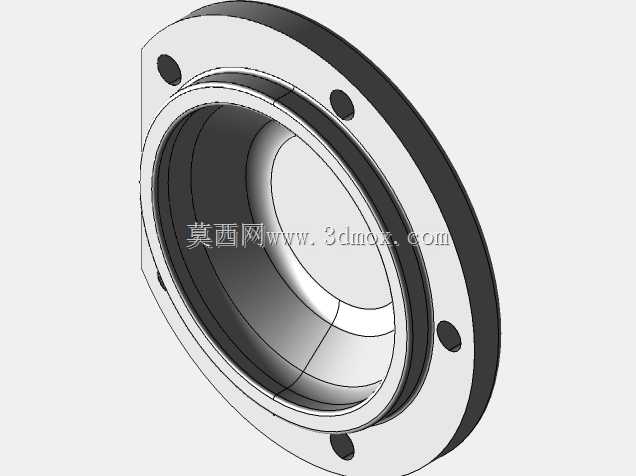

　　从结构特征上看，该构件采用一体回转式的法兰连接形态，主体为带阶梯内孔的盘状结构，法兰外缘并非整圆设计，而是切出了平直的定位边，这种非圆轮廓能在安装时快速完成周向防转定位，避免装配过程中端盖随螺栓拧紧发生跟转，也能在设备长期运行受振动影响时，保持端盖与壳体的相对位置不偏移。法兰端面上沿圆周均匀分布了多个贯通安装孔，孔位的分度圆与传感器壳体上的预装螺孔完全对应，装配时直接穿入紧固件即可完成固定，不需要额外设计转接支架。端盖的内孔做了多级阶梯设计，不同直径的台阶分别对应密封件嵌装、传感器探头避让、内部元件限位的功能，靠近外侧的台阶槽可以嵌入O型密封圈，装配后密封圈被压紧在端盖与壳体结合面之间，形成可靠的静密封屏障。

　　做结构设计时，首先要匹配传感器端部的安装边界，先确认壳体端面的螺孔分度圆直径、端面有效贴合宽度，再反向推导法兰盘的外径与安装孔位置，保证紧固件的安装空间足够，不会和周边的设备机架、走线槽发生干涉。内孔各段直径的设定要兼顾两个维度：最小内孔尺寸要满足传感器检测通路的通光/通流要求，不能遮挡有效检测范围；最大内孔尺寸则要和壳体端部的定位凸台形成小间隙配合，装配时可以快速导入定位，也能让端盖承受的径向载荷直接传递到壳体上，避免连接螺栓受径向剪切力。法兰的厚度设计需要结合工况振动等级核算，在常规的机加工工位振动条件下，法兰厚度要保证紧固件拧紧后，法兰面不会发生翘曲变形，保证整个结合面的密封压力均匀分布；如果是在冲压、锻造这类强振动工位使用，还可以适当增加法兰厚度，同时在安装孔处设计沉孔结构，让螺栓头部完全沉入法兰内部，避免外力磕碰造成螺栓松动。

　　从安装边界来看，该端盖的轴向总厚度决定了装配后传感器整体的轴向伸出长度，在排布密集的多传感器检测工位中，要提前核算相邻传感器的端盖外缘间距，避免装配后相邻构件发生碰撞。法兰上的切边位置要结合设备内部的走线方向调整，切边形成的平面可以作为走线避让空间，让传感器的线缆从切边与机架之间的空隙引出，不用额外弯折线缆。端盖朝向内部的端面做了平滑过渡处理，没有尖锐的凸起与棱角，一方面可以避免装配时划伤传感器内部的柔性电路板与镀膜元件，另一方面也能减少内部腔体的积尘死角，日常维护吹扫时可以直接将腔体内部的粉尘从检测通路吹出，不会在棱角位置堆积。

　　在实际选型适配过程中，还要结合传感器的使用环境调整构件的表面处理要求，在有腐蚀性气体的焊接工位，可对构件表面做氧化处理，提升抗锈蚀能力；在食品加工工位使用时，则要保证表面光滑无孔隙，避免残留物料滋生细菌。这类遮蔽端盖虽然属于传感器的附属配件，但它的尺寸精度直接影响整个传感器的防护等级与检测稳定性，建模过程中要重点管控安装孔的位置度、配合台阶的同轴度，以及结合面的平面度，这些形位公差如果超出允许范围，轻则造成装配困难，重则会导致密封失效、检测信号受干扰，最终影响整条产线的检测工序可靠性。
