环形闭合路径连续螺旋弹性构件

项目分类:通用五金配件 发布时间:2022-03-28 ID:590215
  • 环形闭合路径连续螺旋弹性构件
  • 环形闭合路径连续螺旋弹性构件

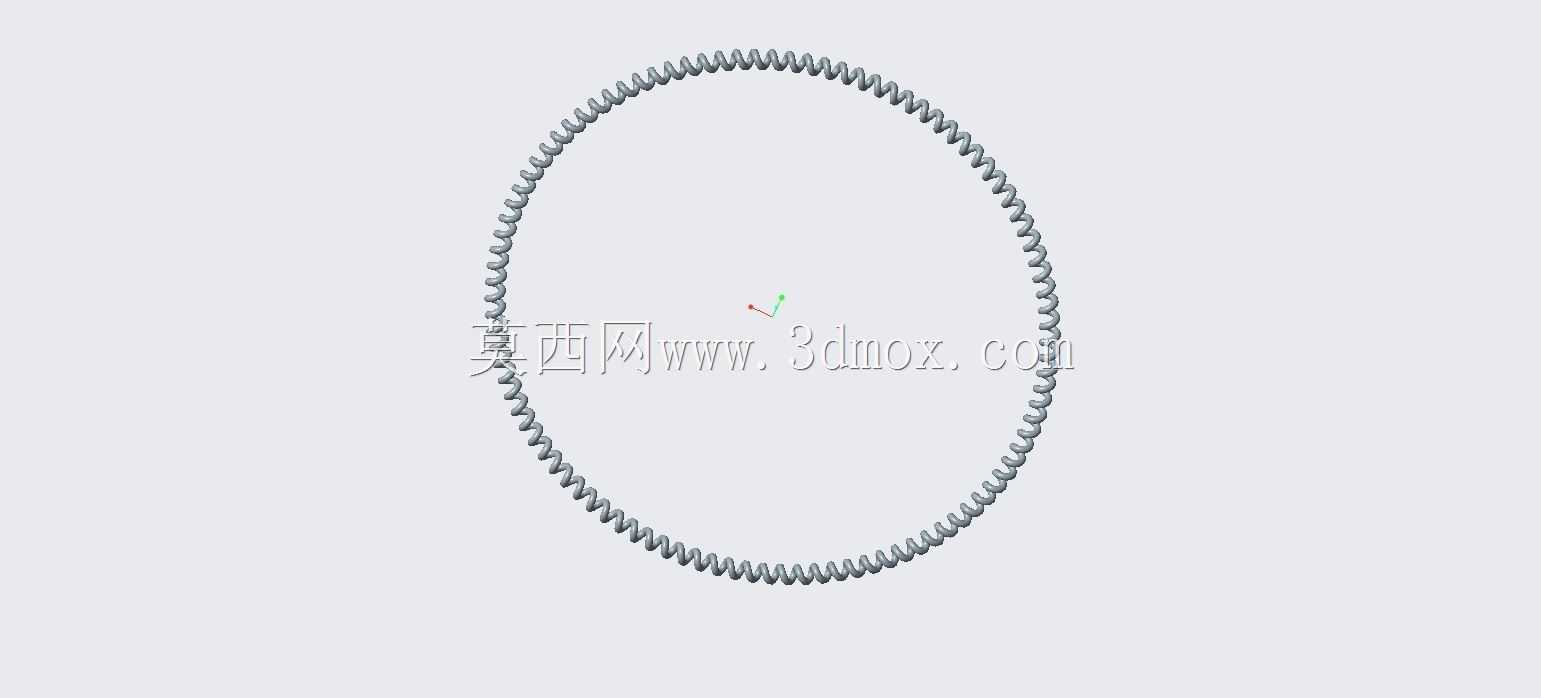

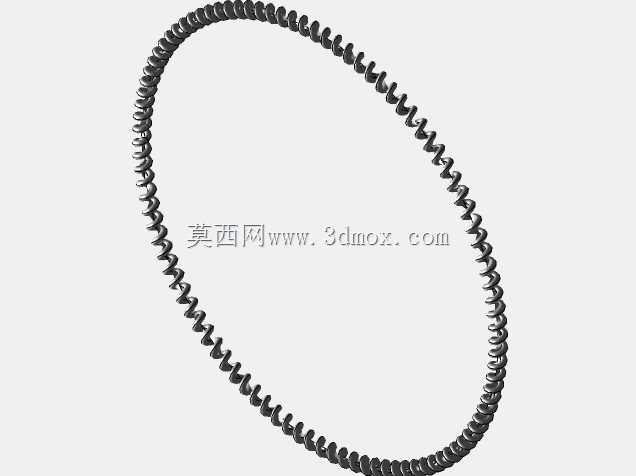

  在精密仪器与传感检测设备的装配场景里,这类沿闭合圆形路径延伸的连续螺旋构件,常被用于需要周向均匀提供弹性复位力、环形空间内实现柔性缓冲的工位。和普通直线圆柱螺旋弹簧不同,它的簧丝中心线全程贴合预设的环形轨迹,整圈没有断点,受力时能沿整周同步产生形变,不会出现局部应力集中导致的弹力突变,这一特性让它在环形阀座密封预紧、旋转机构周向复位、环形传感器的触压反馈结构中具备不可替代的作用。

  从实际选型角度看,这类弹簧的安装边界完全由环形路径的中径决定,设计时首先要确认安装槽的环形中心线直径,预留出簧圈径向的形变余量——通常簧圈外径与安装槽侧壁的间隙要控制在簧丝直径的15%到20%,既不能间隙过大导致弹簧工作时出现径向窜动,也不能间隙过小让簧圈受压后直接与槽壁发生刚性摩擦,影响弹力输出的线性度。轴向的安装空间则要匹配弹簧的自由高度与工作行程,这类环形螺旋弹簧的轴向刚度和同簧丝参数的直线弹簧存在差异,因为环形曲率会让每个簧圈的受力方向存在微小的周向分量,建模阶段不能直接套用直线弹簧的刚度公式,必须通过路径扫略后做有限元的受力校核,才能得到准确的载荷-形变曲线。

  设计这类构件的三维结构时,核心思路是先完成基准路径的搭建,而非直接绘制螺旋特征。首先在草图环境中绘制出完全闭合的圆形基准轨迹,轨迹的尺寸直接对应最终弹簧的安装中心径,之后以该路径为扫略引导线,在路径的法向平面内绘制簧丝的截面轮廓,截面直径根据所需的弹力大小、工况的疲劳寿命要求选定——如果是用于频繁往复动作的传感触发结构,簧丝直径要偏小以获得更低的刚度,保证触发力的柔和度;如果是用于静态密封预紧的场景,则可适当增大簧丝直径,提升长期使用后的抗应力松弛能力。

  螺旋特征的定义需要沿整条环形路径连续生成螺距,这里的螺距指的是沿环形路径切线方向上相邻两圈簧丝的间距,设置时要保证整周的螺距均匀,避免出现局部螺距突变导致的并圈或间隙过大问题。很多工程师在建模时容易出现路径拐角处簧丝畸变的问题,本质是扫略过程中截面的方向没有完全跟随路径法向,需要在定义特征时开启截面方向的随路径变化选项,让簧丝截面始终垂直于环形路径的切线方向,才能保证整圈弹簧的簧丝形态一致,不会出现局部扭曲。

  在实际设备的装配中,这类弹簧不需要额外的定位销或固定卡扣,直接嵌入对应的环形安装槽内即可完成限位,槽体的上下两个端面分别作为弹簧的两个支撑面,工作时弹簧沿轴向被压缩,产生的均匀弹力会作用在环形配合面上,让两个配合零件始终保持均匀的贴合力。比如在环形压力传感器的装配结构中,它可以布置在传感膜片的外圈,为膜片提供均匀的预紧力,保证膜片受力时的形变更均匀,提升检测数据的稳定性;在旋转类的精密旋钮机构中,它可以提供周向的阻尼反馈,让旋钮转动到每个档位时都能获得一致的段落手感,不会因为弹簧局部弹力不均出现档位卡顿的问题。

  从结构可靠性的角度考量,这类连续螺旋结构不存在普通拼接式环形弹簧的接口缺陷,整根簧丝连续成型,没有焊接点或拼接缝,在长期交变载荷下不会在接口位置出现断裂失效。建模过程中还要注意簧丝两端的并圈处理,虽然是闭合环形路径,也要保证首尾的螺旋特征平滑衔接,不能出现台阶或错位,否则在实际加工绕制时,衔接位置会出现应力集中,大幅降低构件的疲劳寿命。完成三维建模后,还可以通过软件的测量工具校验整圈弹簧的总展开长度,核算簧丝的用料长度,同时检查相邻簧圈之间的间隙,确认在最大压缩行程下不会出现并圈摩擦,保证构件在全行程内都能稳定输出弹性力。
