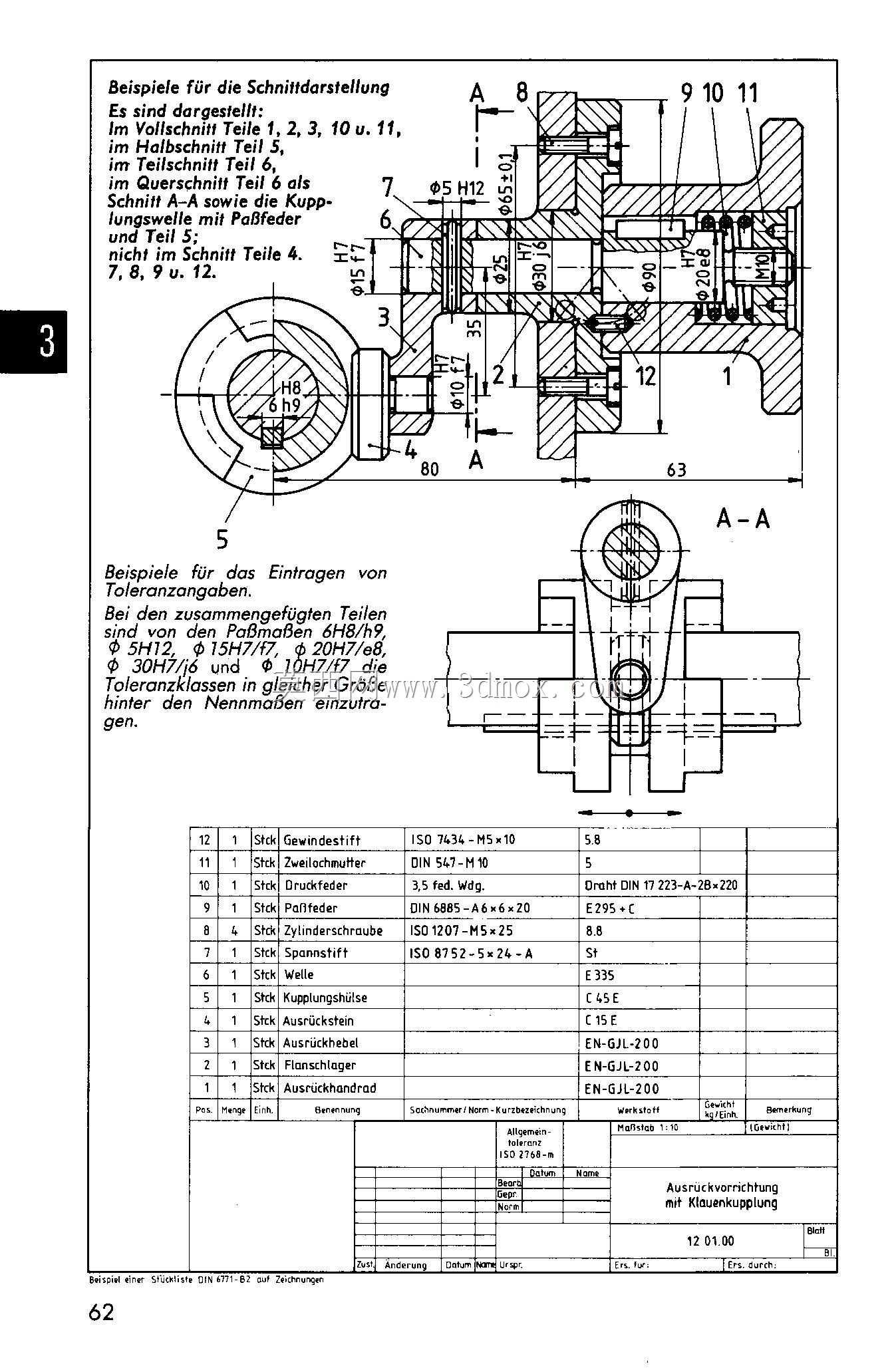

法兰式轴用摆动检测传感装置

　　这套轴系配套的摆动检测结构，常见于中小功率传动设备的转角反馈、位置触发与联锁保护场景，比如轻工输送线的翻板摆臂、包装设备的拨叉工位、小型试验台的摆角限位，以及阀门驱动端的开度信号采集。它不需要复杂的外置支架，直接依托现有传动轴与设备壁面完成安装，能在不破坏原有轴系布局的前提下，把轴的周向摆动或小幅转角转化为可被控制系统识别的触发信号，结构紧凑且对安装空间的要求很低。

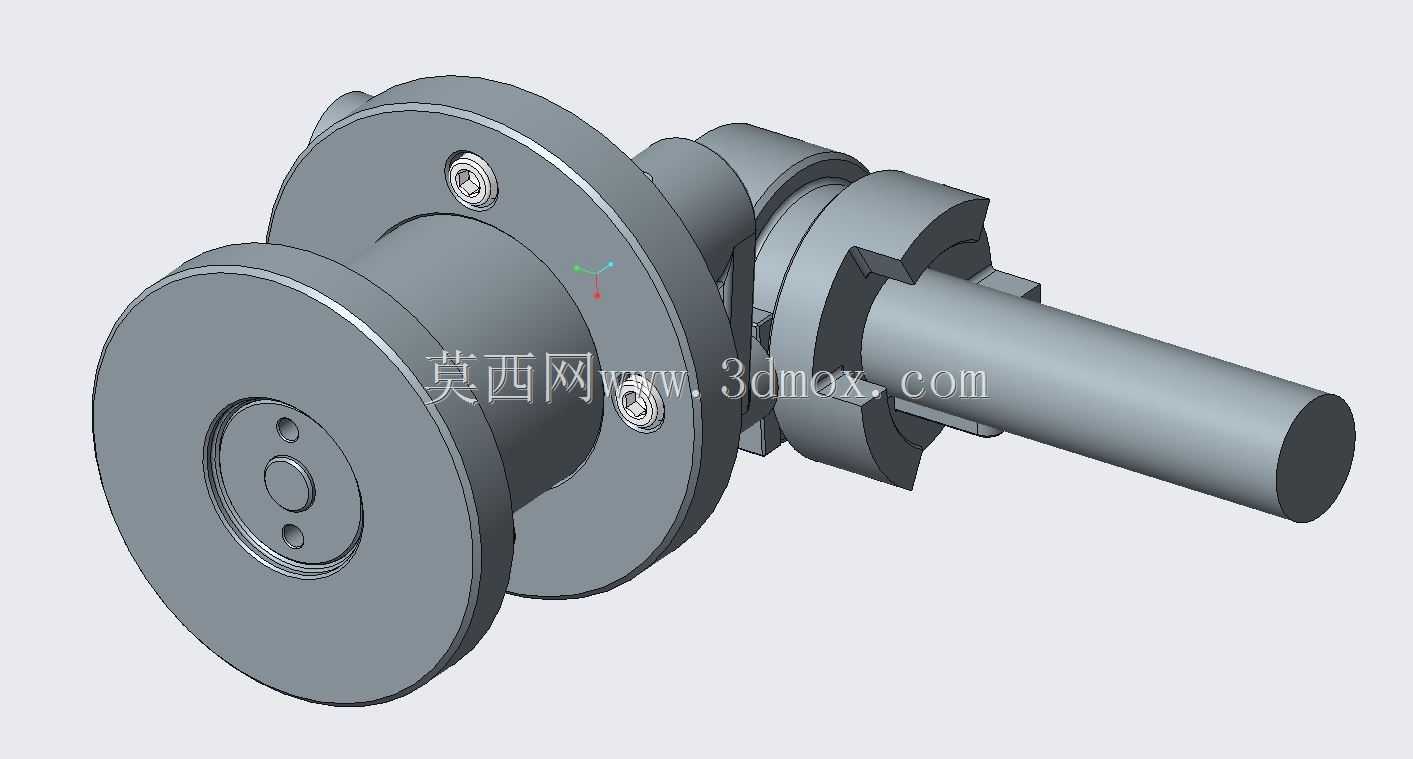

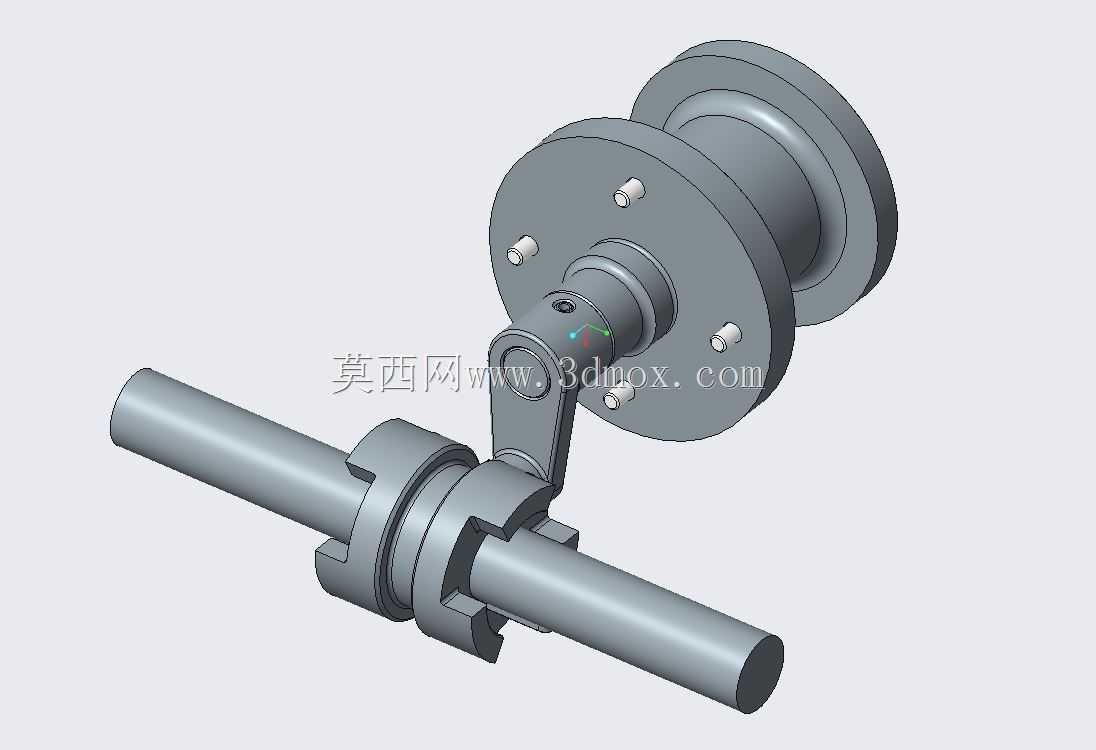

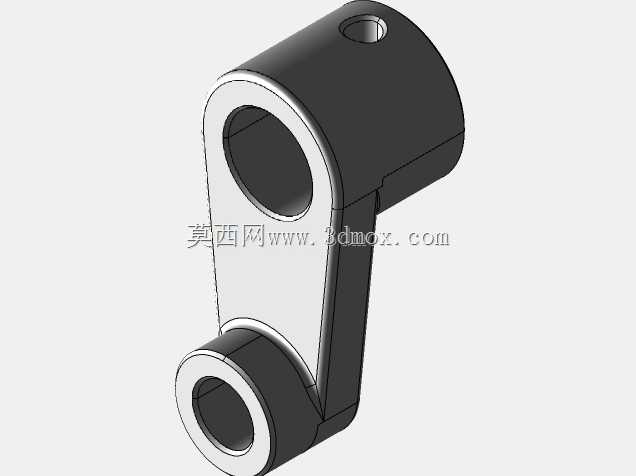

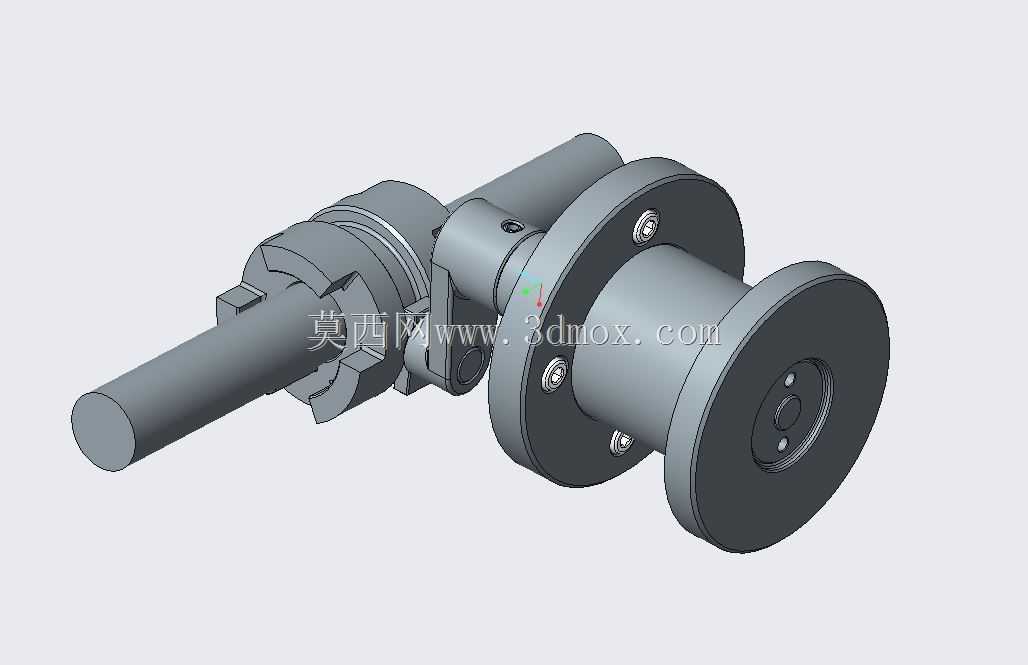

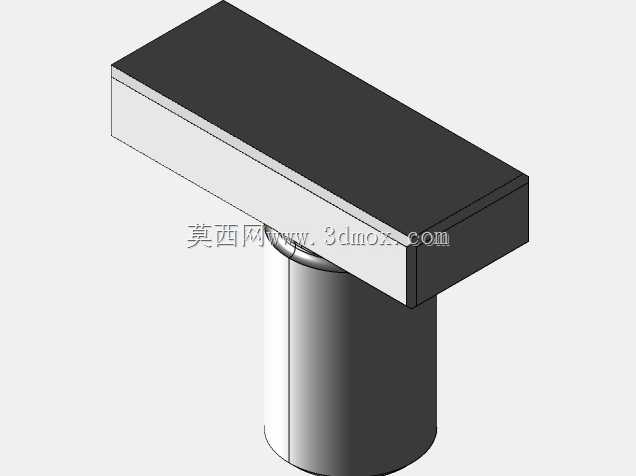

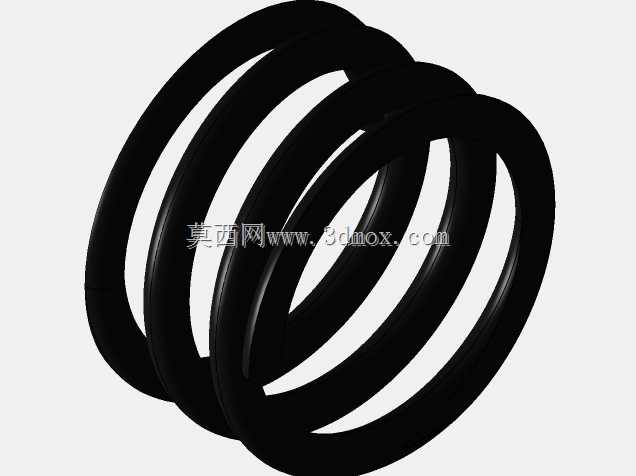

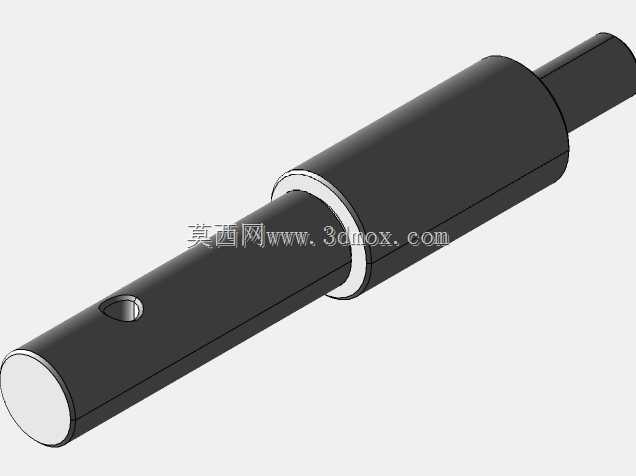

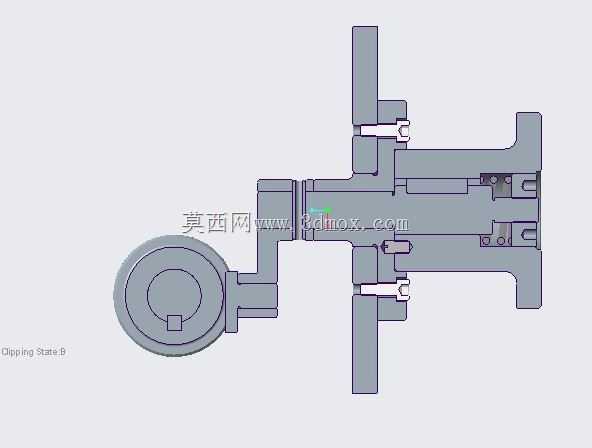

　　从功能上看，该装置的核心作用是感知穿轴部件的相对角位移。长光轴贯穿夹装式抱箍座，抱箍通过两侧的剖分结构抱紧轴身，随轴同步转动；抱箍上方延伸出摆臂，摆臂末端的铰接销与后侧的法兰盘组件形成联动关系。当传动轴发生设定角度范围内的摆动时，抱箍带动摆臂摆动，摆臂再推动法兰侧的感应触发件动作，内部传感元件即可捕捉到位移变化，向PLC或继电器回路输出开关量或模拟量信号，用于工位到位判断、行程超限保护或动作顺序联锁。相比直接在轴端安装编码器，这种结构成本更低，抗粉尘、抗油污能力更强，适合对精度要求不高但可靠性要求严苛的工业现场。

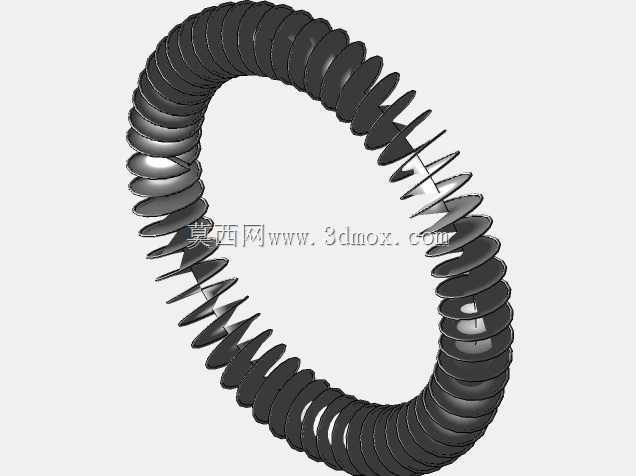

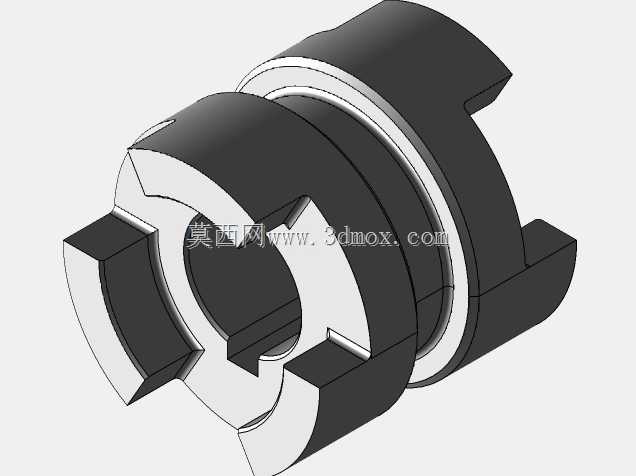

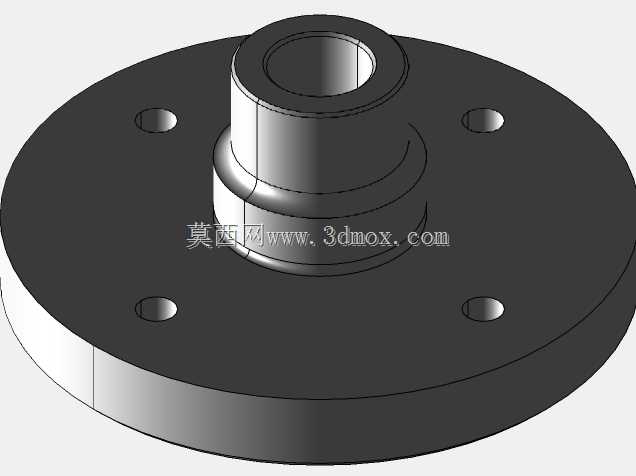

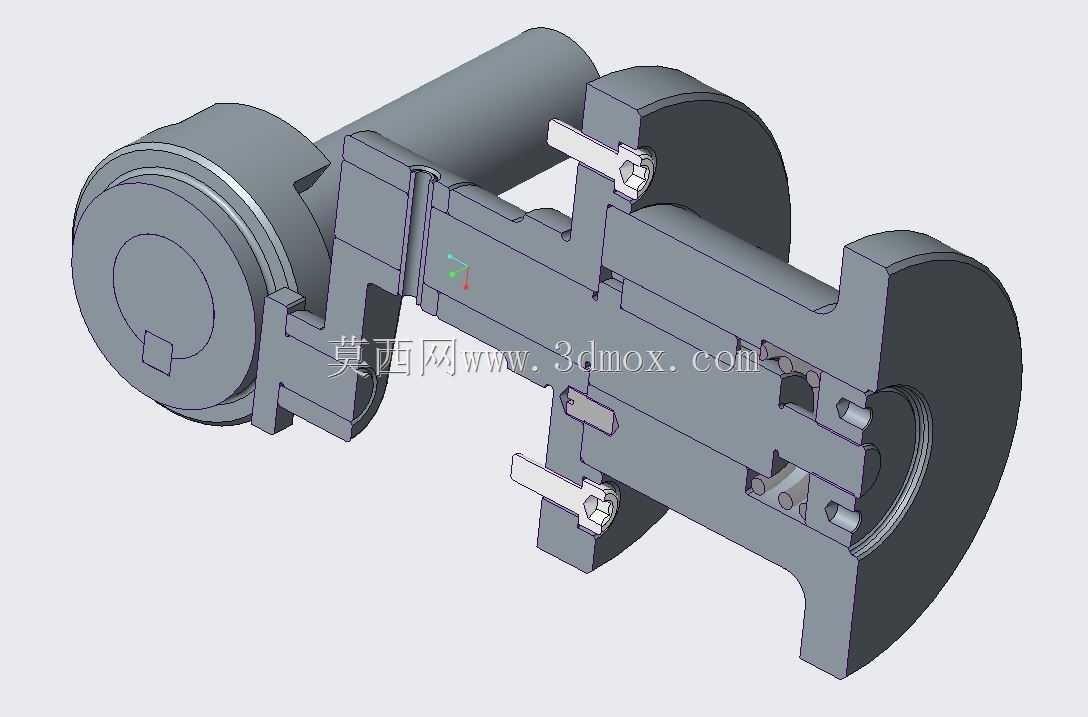

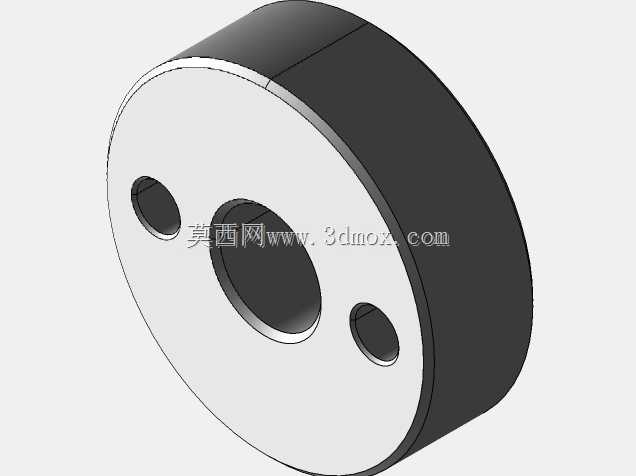

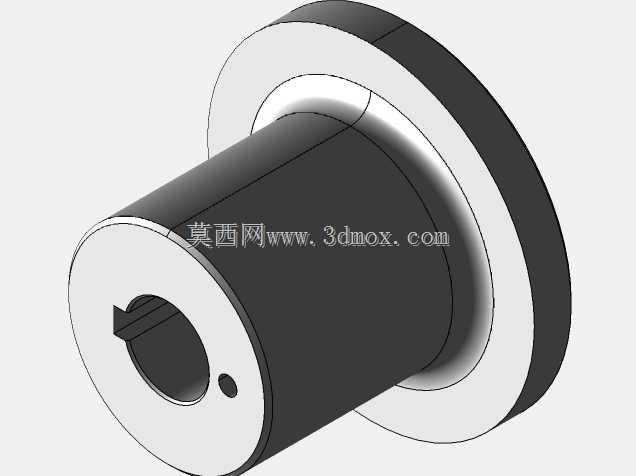

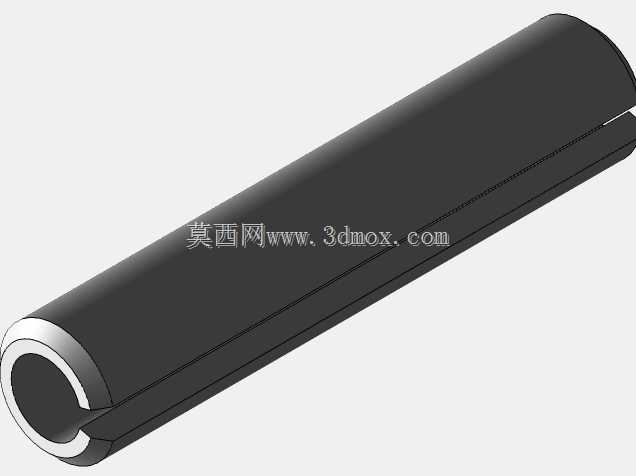

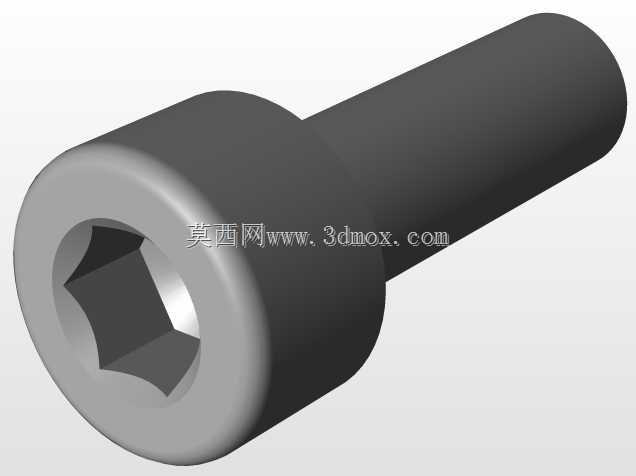

　　设计思路上，整套结构优先保证安装兼容性与现场可调性。后侧的法兰盘采用标准圆形法兰轮廓，盘面上均匀分布多颗紧固螺钉，可直接固定在设备墙板、轴承座端面或预制的安装支架上，法兰中心的台阶孔与光轴之间留有足够间隙，允许轴在运转时存在小幅径向跳动而不与法兰发生剐蹭。抱箍座采用剖分式夹紧设计，无需对轴进行键槽加工或轴向拆卸，松开紧固螺钉即可沿光轴任意位置滑移调整，确定触发位置后再锁紧，现场调试十分便利。摆臂与抱箍、摆臂与法兰侧铰接点均采用圆柱销配合，配合间隙控制在合理范围，既保证摆动灵活，又避免过大间隙导致信号触发滞后或误动作。法兰盘与摆臂连接的基座部分做了加厚处理，可承受摆臂反复动作带来的冲击载荷，长期运行不易变形。

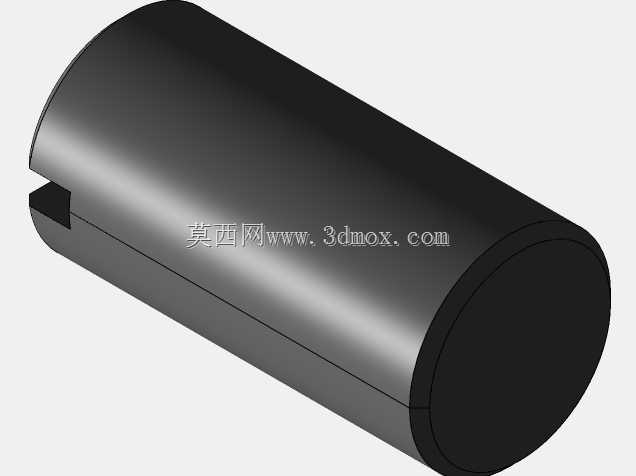

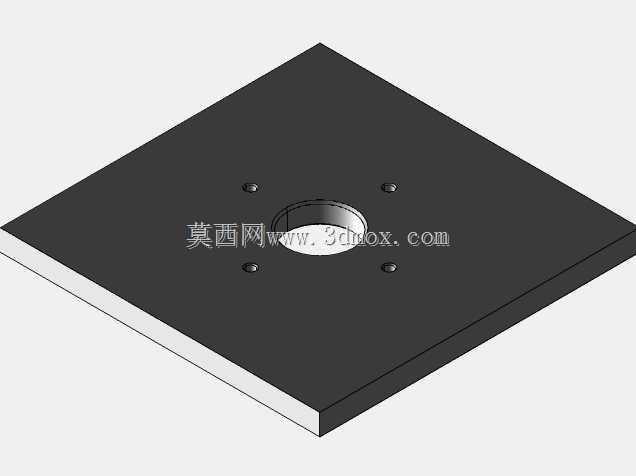

　　外形尺寸与安装边界方面，装置沿光轴轴向的占用空间主要集中在抱箍与法兰叠合的区段，整体轴向长度较短，不会过多挤占轴上其他传动件（如链轮、带轮、轴承）的安装位置。径向轮廓以法兰盘外径为最大边界，安装时只需在设备壁面预留与法兰安装孔对应的螺栓孔位，并保证法兰端面与光轴轴线垂直即可。光轴穿过抱箍的内孔与法兰中心孔，两孔保持同轴设计，装配后抱箍的回转中心与轴的回转中心重合，可减少附加偏载。铰接销的轴向两端做了防脱处理，防止设备振动导致销子窜出。现场布线时，传感元件的引线可沿法兰背面或设备墙板走线，远离运动的摆臂与光轴，避免线缆被缠绕磨损。

　　在实际选型应用中，需要重点核对光轴直径与抱箍内孔的匹配关系，同时根据所需触发的摆角范围调整摆臂的有效长度——摆臂越长，相同轴转角下铰接点的线位移越大，越有利于传感元件稳定触发，但也要兼顾周边空间是否会发生运动干涉。法兰盘的安装面应保证平整，若设备墙板存在焊接变形，可增加薄垫片调整法兰端面垂直度，避免抱箍转动时出现卡滞。对于振动较大的工况，可在铰接点处加装耐磨衬套，降低反复摆动带来的磨损，延长装置的维护周期。整套结构没有复杂的精密传动件，加工与装配难度低，既可以作为独立的传感组件集成到专用设备中，也可用于老旧设备的技术改造，快速补充轴位检测与联锁保护功能。
