工业测温用杆式热传感器结构

　　该杆式热传感器主要面向需要直接接触被测介质的温度采集场景，常见于液压站油温监测、发动机冷却回路、小型试验台管路、模具温控系统以及工业加热设备的局部测温点。其核心作用是把被测位置的温度变化通过内部感温元件转化为可被控制系统读取的电信号，为设备的温度保护、闭环控温、状态报警提供基础数据。与贴片式或非接触式测温方案相比，这种带插入杆的结构能够让感温端更靠近真实被测区域，减少管壁与介质之间的传热滞后，在空间紧凑、测点靠近安装面的位置更有优势。

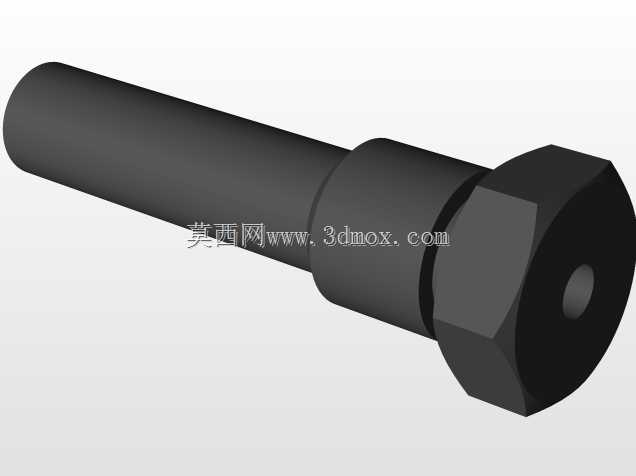

　　从结构上看，产品整体为细长杆状布局，一端为较细的探测端，用于伸入流体孔道或安装孔内部；中段设置六角形受力部位，方便装配时使用扳手夹持并控制拧紧力矩；六角后方为直径变化的轴段与尾端出线/接插部位，可用于与安装座、锁紧螺母或设备面板配合。六角结构的位置并非随意设置，它同时承担轴向定位与扭矩传递功能：安装时扳手作用在六角面上，不会损伤前端探测杆，也能避免尾端连接部位随拧紧动作发生扭转。

　　探测端直径较小，适合进入孔径有限的测温孔。实际布置时，需要关注插入深度与被测区域的关系：插入过浅会使感温点靠近孔口，受环境温度影响较大；插入过深则可能与管路内部其他零件发生干涉，或在振动工况下形成过长悬臂。模型中各段轴径的过渡采用阶梯式变化，这种处理有利于在不同直径段分别承担导向、密封、定位和连接功能。前端细杆负责进入介质，相邻轴肩可作为插入深度的参考边界；中段较大圆柱面可与安装孔形成配合，控制径向晃动；六角面则提供装配受力点。

　　在安装边界方面，该传感器需要预留沿轴线方向的装拆空间。由于整体呈长杆形，取出时不能只考虑六角本身的扳手空间，还要为前端探测杆退出预留直线行程。若设备内部管路密集，应在设计阶段校核传感器周围是否存在遮挡，避免后期维护时必须拆除相邻管件。径向空间则主要由六角对边尺寸决定，选用开口扳手或套筒时，要保证扳手能够完整套入并旋转一定角度；对于贴近壁板的测点，偏置扳手或薄型扳手可能比标准套筒更合适。

　　密封与固定方式通常围绕中段圆柱面和六角端面展开。若用于油压、冷却水或气路环境，可在相应轴段布置密封圈、密封垫或铜垫，通过六角端面压紧形成密封。建模时需要注意密封槽位置不能与安装孔边缘发生干涉，槽宽和槽深应与所选密封圈规格匹配。若仅用于空气环境或干燥腔体测温，结构可适当简化，但仍需保证传感器在振动条件下不松动，因此六角后方常配合螺母、卡套或螺纹连接实现锁紧。

　　尾端结构决定了传感器与控制系统的连接形式。较细的尾杆可作为线缆引出方向，也可进一步加工成接头接口。对于需要经常拆装的试验设备，采用快插接头能提高维护效率；对于长期固定运行的工业装置，直接出线并在根部做防弯折保护更为常见。三维建模时，尾端轴线应与探测杆保持同轴，避免安装后线缆与周边零件发生摩擦；若设备存在明显振动，还应在尾端预留线束固定点，减少线缆接头处的交变应力。

　　从设计思路看，这类传感器并不追求复杂外形，而是强调测点可达性、装配工艺性和长期可靠性。细长杆提高了伸入能力，六角结构解决了拧紧受力问题，阶梯轴段则把探测、配合、定位和连接功能分区处理。对于结构工程师而言，选用或复刻此类零件时，不能只看外观轮廓，更要核对安装孔直径、有效插入长度、六角对边尺寸、尾端出线方向以及扳手操作空间。只有把这些边界条件同时纳入整机布局，传感器才能在实际运行中稳定反映被测温度，而不会成为装配干涉、密封失效或维护困难的来源。
