多级传动齿轮箱下壳体铸造结构

　　该零件为多级平行轴传动装置的下部承载壳体，主要应用于工业减速机、中型输送设备驱动端以及冶金辅机传动单元中，作为整套齿轮副、传动轴系与润滑介质的集成安装基体。实际运行过程中，箱体需要同时承担轴系支反力、齿轮啮合力、设备启停冲击以及热变形带来的附加载荷，因此结构设计并非单纯追求外观规整，而是围绕刚度、加工工艺性与装配便利性展开。

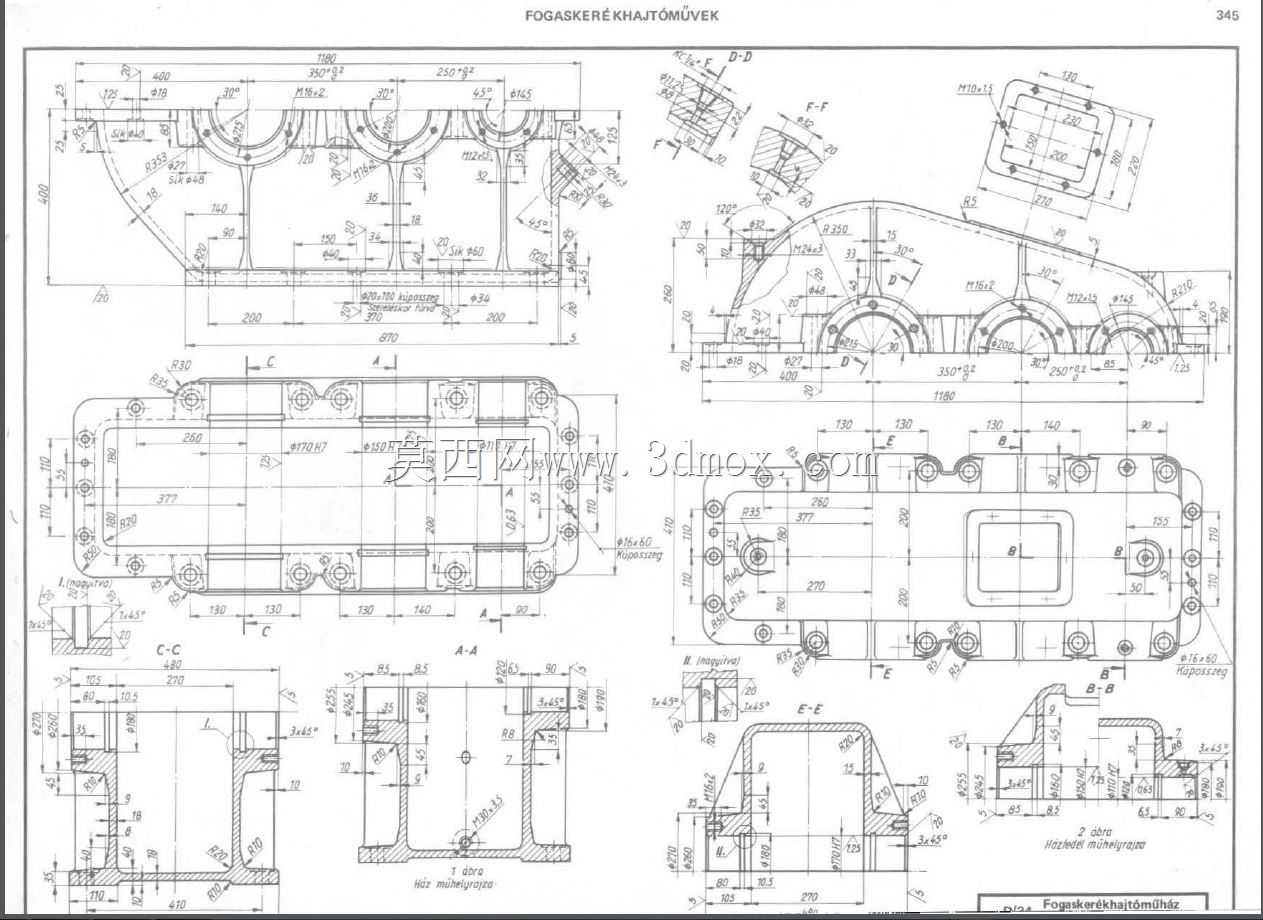

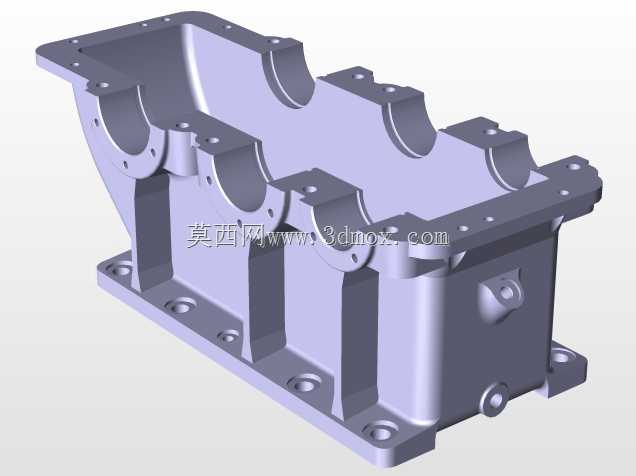

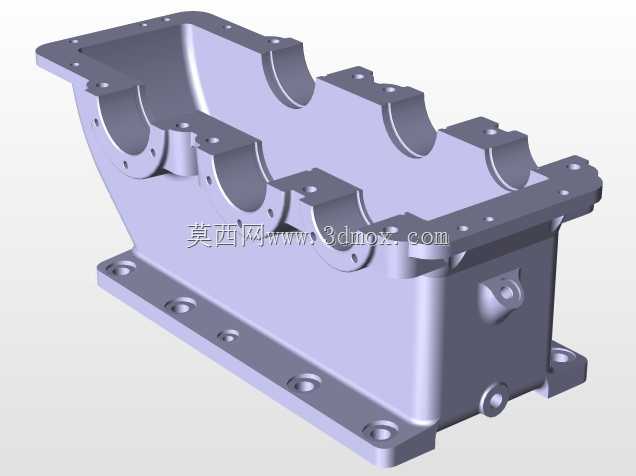

　　从整体布局来看，壳体采用剖分式结构的下半部分，上部结合面预留连续螺栓孔位，用于与箱盖形成刚性连接。结合面周边的孔位分布并非均匀排布，在轴承座附近孔距明显缩小，这是因为轴承座区域是载荷传递最集中的位置，增加连接密度可以有效降低剖分面在冲击载荷下的张开趋势，避免润滑油渗漏与轴系对中偏移。壳体内部设置多道纵向加强筋，筋板从底板一直延伸至各轴承座外侧，将上部轴承孔承受的径向力直接引导至底部安装面，减少侧壁的弯曲变形。

　　轴承座孔沿长度方向呈阶梯式布置，对应不同中心距的齿轮安装位置。各座孔外侧保留凸台结构，一方面为端盖、油封或轴承外圈提供定位止口，另一方面增加孔壁局部厚度，避免镗孔加工后局部壁厚过薄。靠近端部的座孔直径较大，通常用于安装低速级大齿轮对应的轴承；中间位置座孔尺寸逐级变化，适配中间轴与高速轴组件。这种排布能够让齿轮啮合产生的力沿不同路径分散到箱体底板，而不是集中在某一处侧壁。

　　底部为整体式安装底板，板面开设多个沉头安装孔，孔位周边做局部加厚凸台。设备总装时，底板通过螺栓固定在机架或混凝土基础上，凸台结构可以避免拧紧螺栓时底板产生局部凹陷，同时保证箱体底面与支撑面接触均匀。底板边缘预留的排油孔位置位于腔体最低区域，换油时可使内部润滑油充分排出，减少油泥与金属磨粒在腔底沉积。壳体侧壁还设置有小型凸台与孔位，可用于安装油位指示器、透气塞或温度传感器接口，满足运行状态监测需求。

　　设计过程中需要重点控制轴承孔的同轴度、各孔系平行度以及剖分面平面度。由于齿轮轴系跨距较长，若孔系平行度偏差过大，会导致齿轮沿齿宽方向载荷分布不均，出现局部点蚀、噪声增大甚至断齿风险。建模时通常先以剖分面和底板安装面为基准建立主参考，再依次生成各轴承孔中心轴线，确保中心距与齿轮参数匹配。内腔轮廓需要与旋转中的齿轮外径保留足够安全间隙，同时避免出现过大的无效储油空间，以控制注油量与整体重量。

　　铸造工艺方面，壳体壁厚采用渐变过渡，轴承座、筋板与底板交接处均设置圆角，减少铸件冷却过程中的应力集中。外形上的多个凸台并非装饰结构，而是兼顾拔模、加工余量和螺栓扳手空间。侧壁外侧的弧形凹陷可以在不明显削弱刚度的前提下减轻铸件重量，也便于搬运与起吊。对于需要进行二次加工的结合面、轴承孔端面和底板底面，模型中均预留了均匀加工余量，避免后续铣削或镗削时出现黑皮。

　　在装配场景中，该下壳体先完成轴承孔与剖分面加工，再将轴、齿轮、轴承组件从上方吊入对应座孔，随后安装上盖并按对角顺序拧紧连接螺栓。下部箱体的刚性直接决定整套传动装置的运行稳定性，尤其在频繁正反转、重载启动或输送物料载荷波动较大的工况下，底板与加强筋的结构形式能够抑制轴系振动，降低齿轮啮合噪声。该结构适用于中等功率、多轴并行布置的传动系统，也可作为同类非标减速箱设计时的参考基体。
