齿轮箱用通气塞结构设计方案

　　在闭式齿轮传动装置的运行过程中，箱体内腔的空气会随着齿轮副啮合搅动、润滑油温升以及负载波动出现热胀冷缩现象。如果箱体处于完全封闭状态，内部压力会随温度升高持续攀升，轻则造成结合面密封垫渗漏、油封唇口过早失效，重则导致润滑油从输入输出轴端强制挤出，既污染设备周边环境，也会因油量不足引发齿轮润滑失效。这款通气塞正是为解决该类问题设计的气压平衡部件，其核心作用是在阻隔外部粉尘、水分与飞溅油液直接进入箱体的同时，建立内腔与大气之间的可控通气通道，将箱体内外压差稳定维持在极低水平。

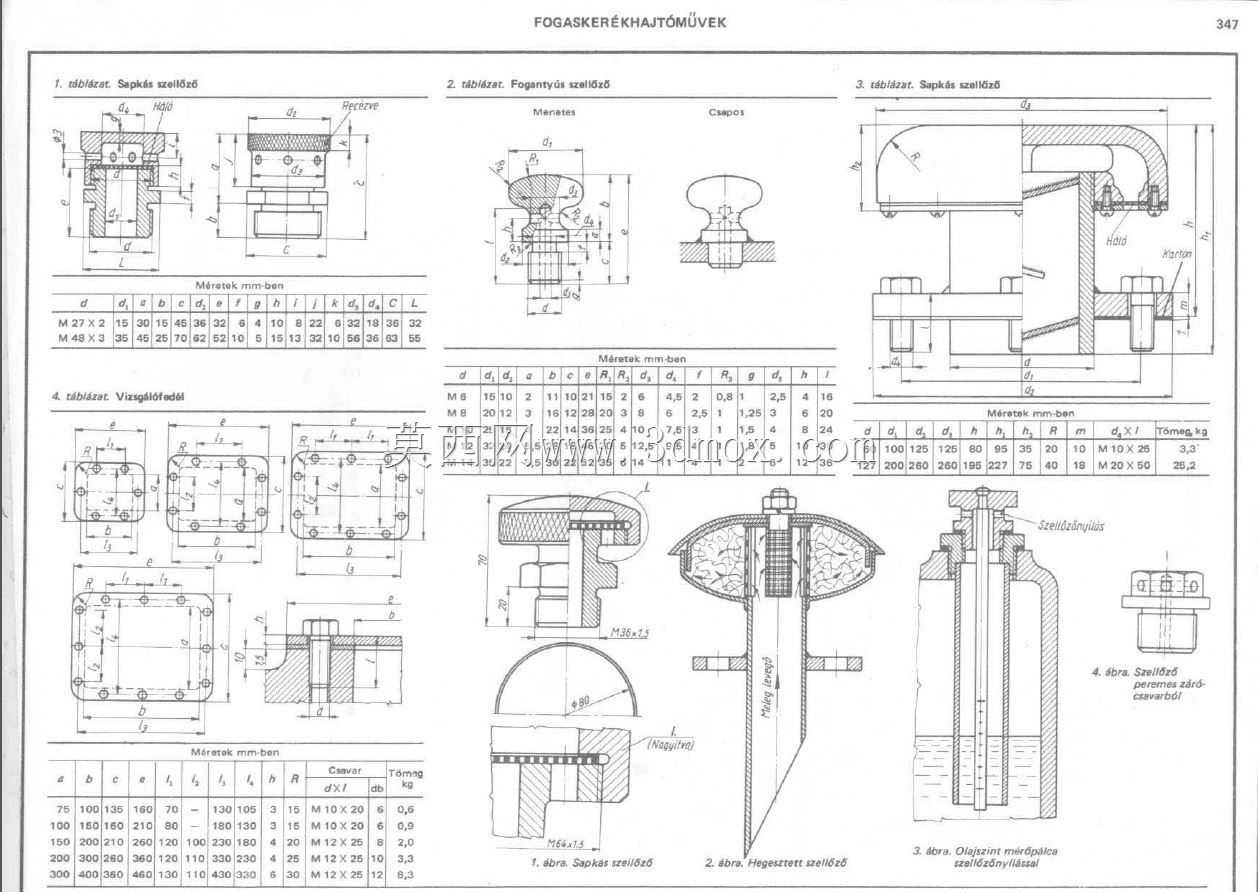

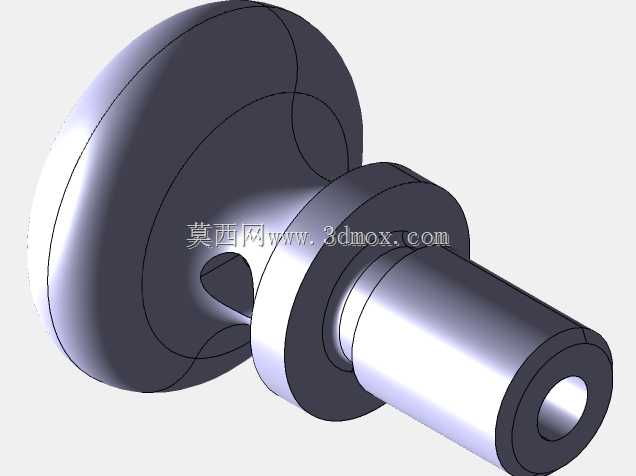

　　从实际安装场景来看，这类通气塞通常布置在齿轮箱顶部或观察盖等高位位置，避免车辆行驶颠簸或设备倾斜时箱内润滑油直接淹没通气路径。模型呈现的外端部采用大直径圆盘式造型，并非单纯出于外观考虑：圆盘外缘可作为拧装时的受力接触面，无需额外加工专用扳手槽即可借助通用工具完成紧固；圆盘下方的轴肩形成明确的安装限位面，装配时该端面与箱体安装面贴合，既能控制螺纹旋入深度，也可配合密封垫片压实密封，防止安装位置出现漏油。

　　塞体中段设计有外螺纹连接段，用于与箱体上预制的内螺纹安装孔配合。螺纹段靠近轴肩的位置预留了垫片安装空间，现场装配时可根据箱体材质与密封等级选用紫铜垫、耐油橡胶石棉垫或组合密封垫，补偿安装面的平面度误差。螺纹段下方为伸入箱体内部的柱体，柱体末端开设轴向通孔，该孔并非直通结构，而是与塞体内部的弯折通气道相连——这种迷宫式路径设计是通气塞的关键功能结构：当箱体内带油雾的热空气向外溢出时，气流在弯折通道内反复撞击、转向，油滴会在重力作用下附着在通道内壁并回流至箱内，大幅减少润滑油的呼吸损耗；当设备停机冷却、内腔形成负压时，外部空气需经过同样的弯折路径才能进入，通道内残留的油膜可吸附空气中的大部分粉尘，避免磨粒直接进入润滑油路。

　　从结构建模角度拆解该零件，整体属于回转体为主、局部附加异形气道的典型机械零件。大直径圆盘的外轮廓做了圆弧过渡，既消除锐边防止装配划伤，也降低了应力集中系数；圆盘与螺纹段之间的缩颈结构可在拧紧时产生微量弹性变形，辅助防松。伸入箱体的柱体外径小于螺纹小径，装配时可顺利穿过螺纹底孔，不会与孔壁发生干涉；柱体末端的内孔边缘做了倒角处理，一方面去除机加工毛刺，另一方面避免气流在孔口形成尖锐啸叫。

　　在尺寸边界控制上，该类通气塞的整体高度需根据箱体顶部安装空间确定，既要保证外端圆盘不与周边防护罩、管线发生碰撞，也要让内伸柱体末端低于箱体内壁顶面一定距离，防止箱内油液在剧烈晃动时直接灌入通气孔。螺纹规格通常选用细牙螺纹，相比粗牙螺纹具备更好的自锁性与密封性能，适配齿轮箱长期振动的工况。圆盘直径一般大于螺纹外径两到三倍，既提供足够的拧紧力矩力臂，也增大与密封垫片的接触面积，降低垫片比压，避免垫片被压溃。

　　设计验证阶段需重点关注通气阻力与挡油效果的平衡：气道通径过小会导致气压响应滞后，大负载快速升温时仍可能出现短时正压；通径过大则油雾逃逸量增加，且外部污染物更容易侵入。该模型的弯折气道在有限的塞体长度内拓展了气流路径，在不增大外形尺寸的前提下提升了油气分离能力。零件材料通常选用铝合金或工程塑料，铝合金版本经阳极氧化处理后具备良好的耐腐蚀性，适合冶金、矿山等恶劣工况；工程塑料版本重量轻、成本低，多用于中轻载变速箱。

　　在整车与工业设备配套中，这类通气塞广泛应用于汽车变速器、分动箱、工业减速机、输送机驱动装置以及工程机械齿轮箱。不同应用场景对通气塞的要求存在差异：车辆用部件需承受颠簸、泥水冲刷，外端圆盘可起到挡雨檐作用，避免高压洗车水流直接冲向通气口；工业固定设备用部件则更侧重长期免维护性能，气道内壁的储油结构可延长保养周期。建模时需严格保证各回转面的同轴度，螺纹与安装轴肩的垂直度直接影响密封效果，若轴肩偏斜，垫片会出现局部压紧力不足，使用过程中易在该位置出现渗油。
