汽车传动系统变速箱上壳体精密结构

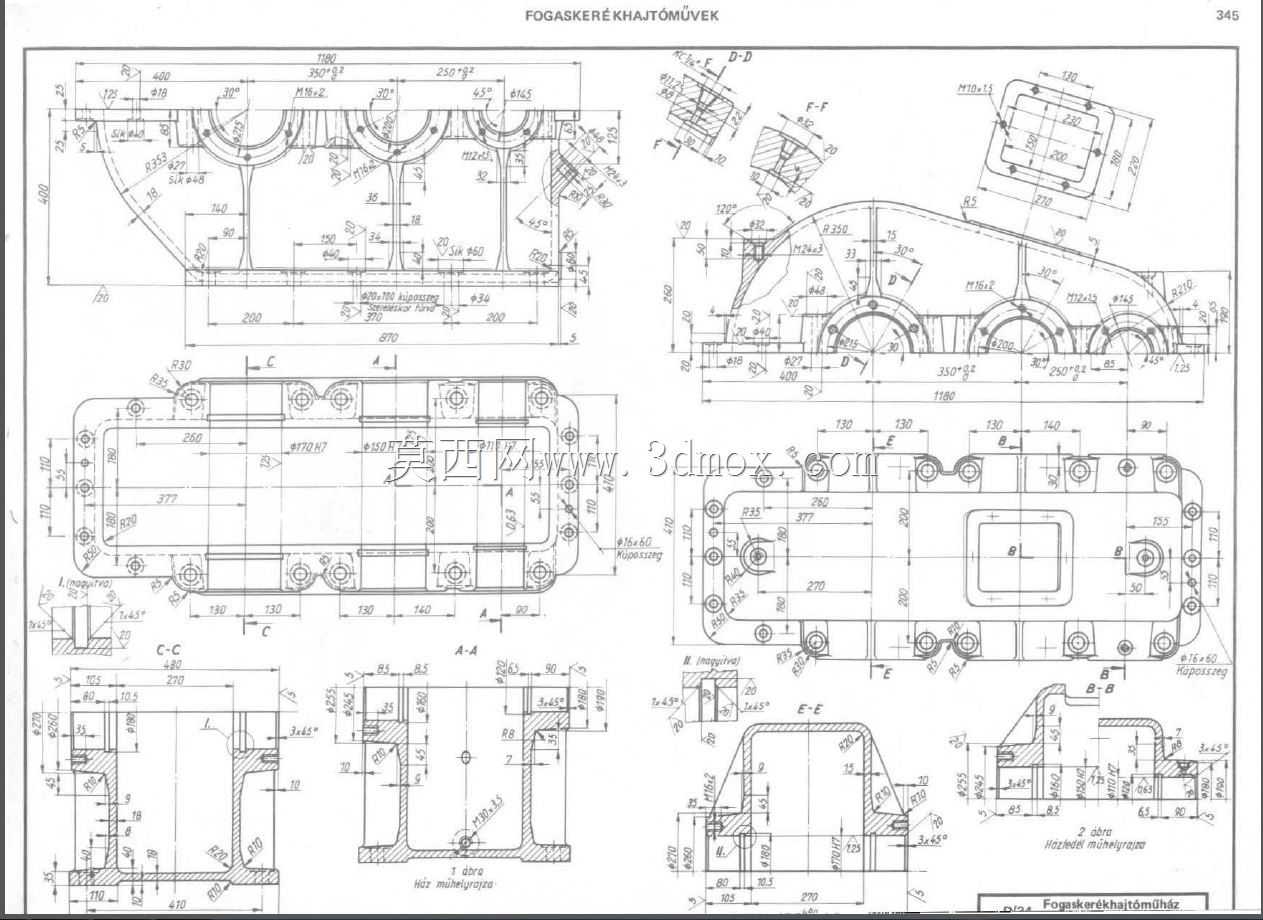

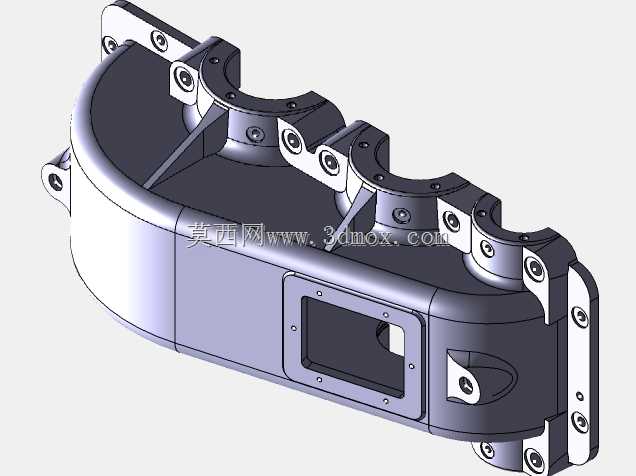

　　在乘用车与商用车的动力传递链路中，变速箱壳体承担着容纳齿轮组、支撑轴系、密封润滑油以及隔绝外部杂质的核心作用，这款顶部外壳作为变速箱总成的上半包覆构件，其结构设计直接决定了总成的装配精度、运行稳定性与NVH表现。从实际装车场景来看，该壳体多用于横置前驱布局的手动或双离合变速箱，安装位置位于发动机侧后方，上部预留的弧形避让槽用于贴合离合器执行机构与换挡拉索的走线路径，侧面开设的矩形窗口则为挡位传感器、线束接插件提供安装与检修接口，无需拆解整个壳体即可完成电控元件的更换维护。

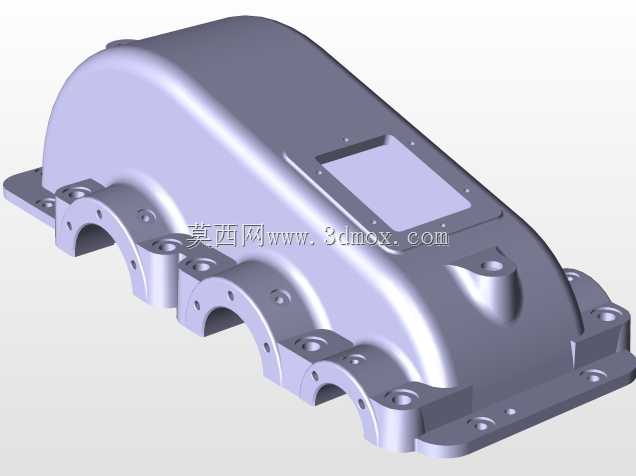

　　壳体的轮廓并非规则几何体，而是顺着内部齿轮副的运动包络逐步推演成型：上部多组半圆形法兰座对应变速箱内部三根平行轴的轴承安装位，每个法兰面都加工有同轴定位孔与螺栓过孔，孔位的位置度公差需控制在0.05mm以内，保证轴系装配后齿轮啮合侧隙均匀，避免出现偏磨、打齿问题。法兰座之间布置的三角形加强筋并非随意添加，而是经过拓扑优化后保留的传力路径——当车辆急加速或颠簸路面行驶时，轴系会对轴承座产生交变冲击载荷，加强筋可将载荷快速分散至壳体侧壁，避免局部应力集中导致的开裂失效。

　　从安装边界维度考量，壳体四周延伸出的立式支耳带有均匀分布的螺栓孔，用于与变速箱下壳体合箱装配，合箱面的平面度要求控制在0.03mm范围内，装配时配合密封胶或密封垫可实现润滑油的零泄漏，同时阻挡外界泥水、粉尘进入箱体内部。侧面矩形窗口的四周设计有下沉式安装凸台，凸台上的小孔用于固定盖板与密封垫，窗口内部的卡扣结构可直接卡接传感器本体，省去额外的固定支架，减少零件数量的同时也压缩了总成的整体体积。

　　壳体外壁的曲面过渡采用了大圆角设计，一方面是铸造工艺的需求——铝合金高压铸造过程中，尖锐转角容易产生充型不足、缩松等缺陷，大圆角可保证金属液平稳充型，提升铸件良品率；另一方面也能降低应力集中系数，让壳体在承受内部油压与外部振动载荷时，应力分布更加均匀。壳体下部的弧形侧壁与变速箱油底壳的轮廓相匹配，内壁预留的挡油板安装位可在车辆倾斜行驶时，维持润滑油液面高度，保证齿轮与轴承的充分润滑。

　　在结构设计阶段，工程师需要同步校核壳体的模态与刚度：一阶模态频率需避开发动机怠速与常用行驶转速的激励频率，防止出现共振轰鸣；同时还要做轻量化优化，在满足刚度要求的前提下去除非受力区域的多余壁厚，最终实现壳体重量与结构强度的平衡。这款顶部外壳的所有安装孔位、避让特征都与整车机舱的布置边界完全适配，既不会与周边的排气管、悬置支架发生运动干涉，也为后续的维修操作预留了足够的扳手空间，是兼顾功能性、工艺性与装配性的典型传动部件结构。
