汽车发动机三孔式传动连杆结构设计

　　在往复式动力机械的传动链路里，这类三孔异形连杆属于曲柄连杆机构的衍生构型，和常规两孔发动机连杆不同，它额外增设的铰接孔位，多用于多缸小排量动力单元、可变压缩比机构或是专用车型的辅助动力输出路径，把活塞的往复直线运动转化为曲轴旋转扭矩的同时，还能通过第三个铰接点联动附属机构，完成配气相位微调、平衡轴动力取力或是辅助减振的功能。

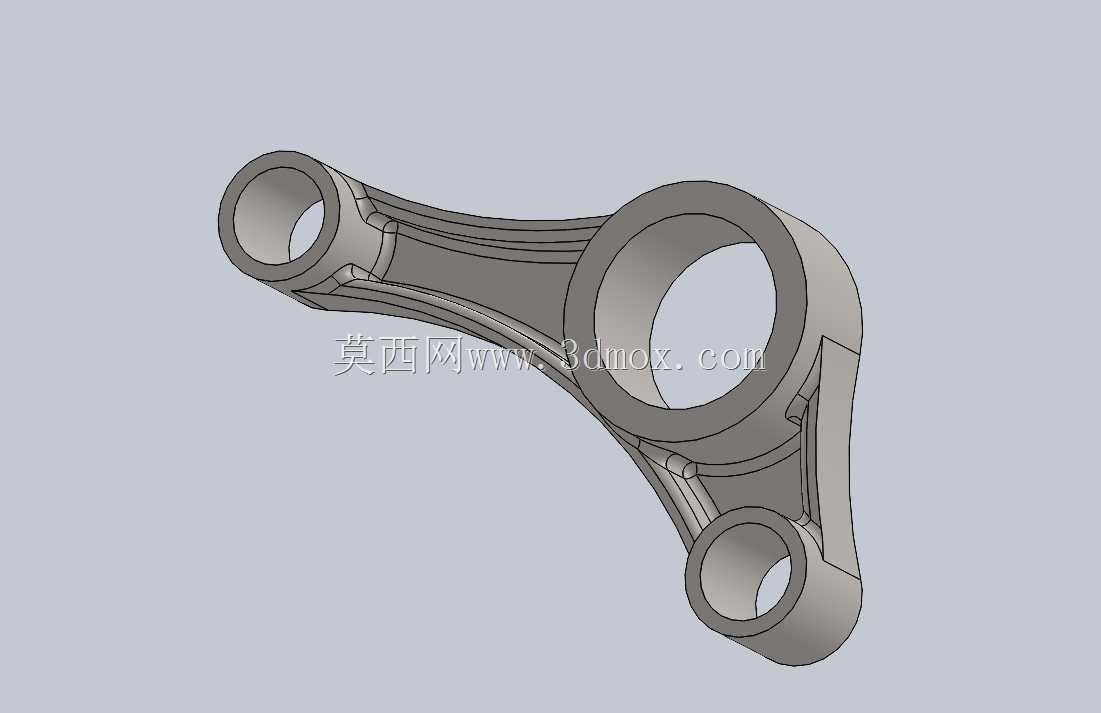

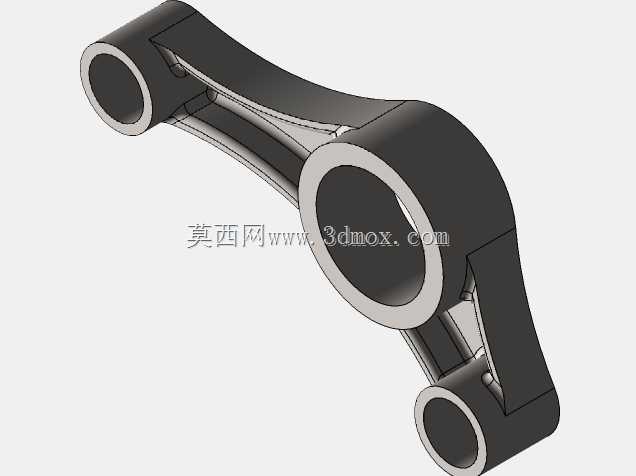

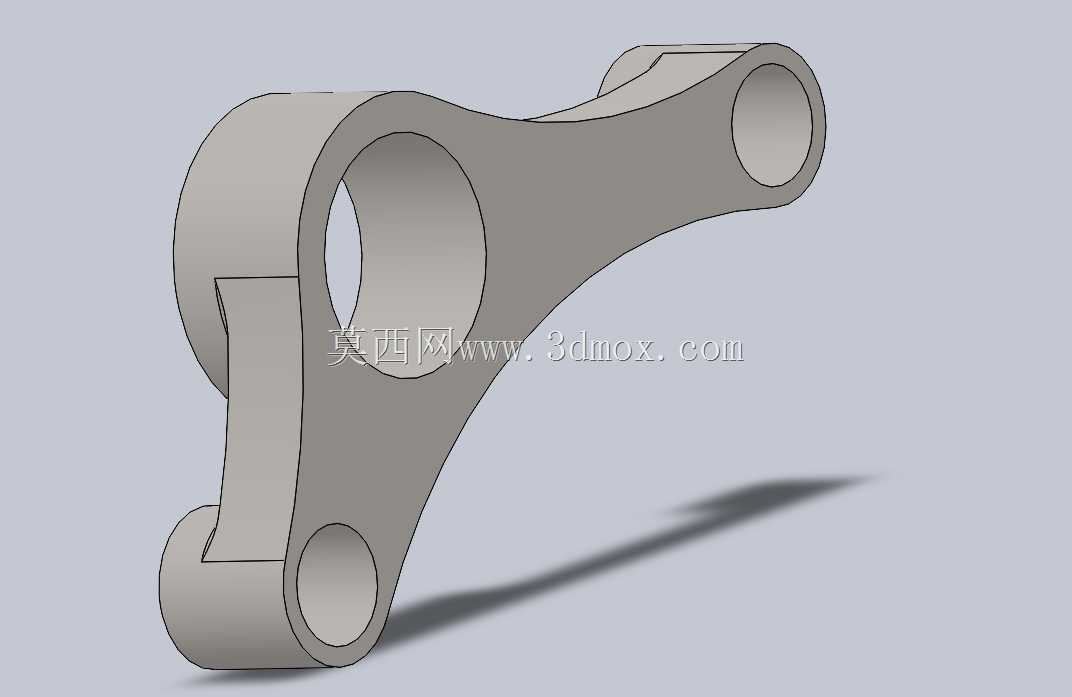

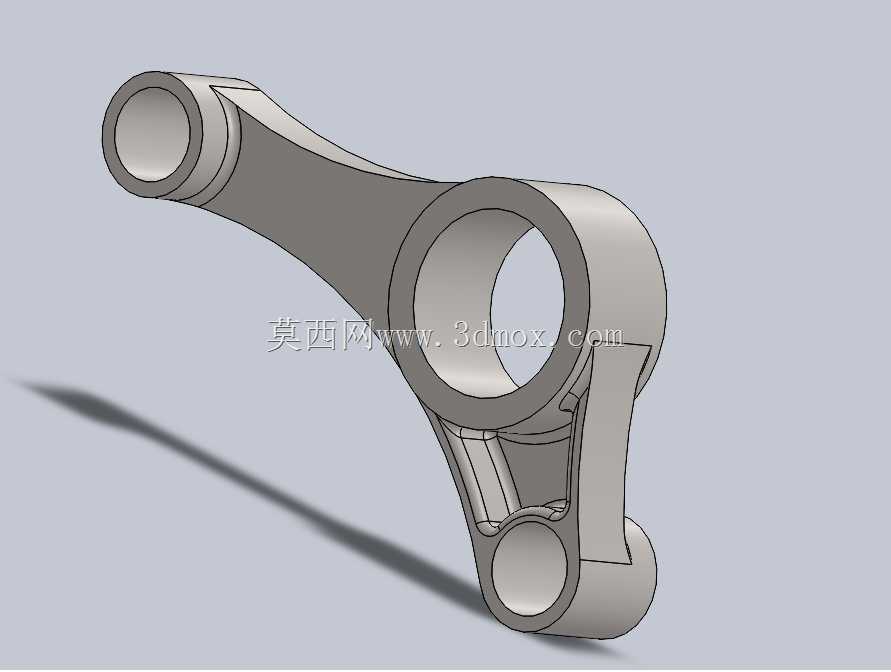

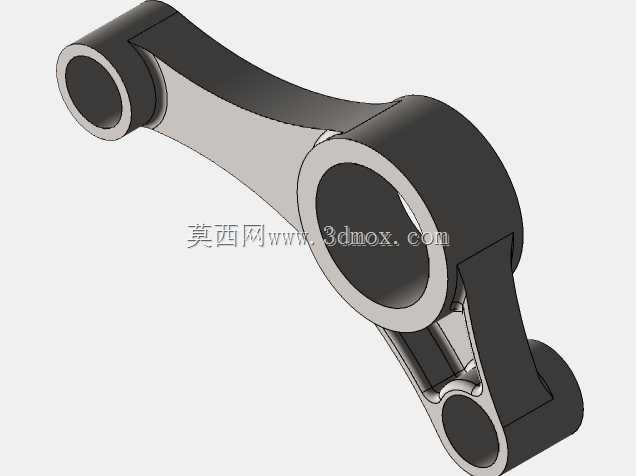

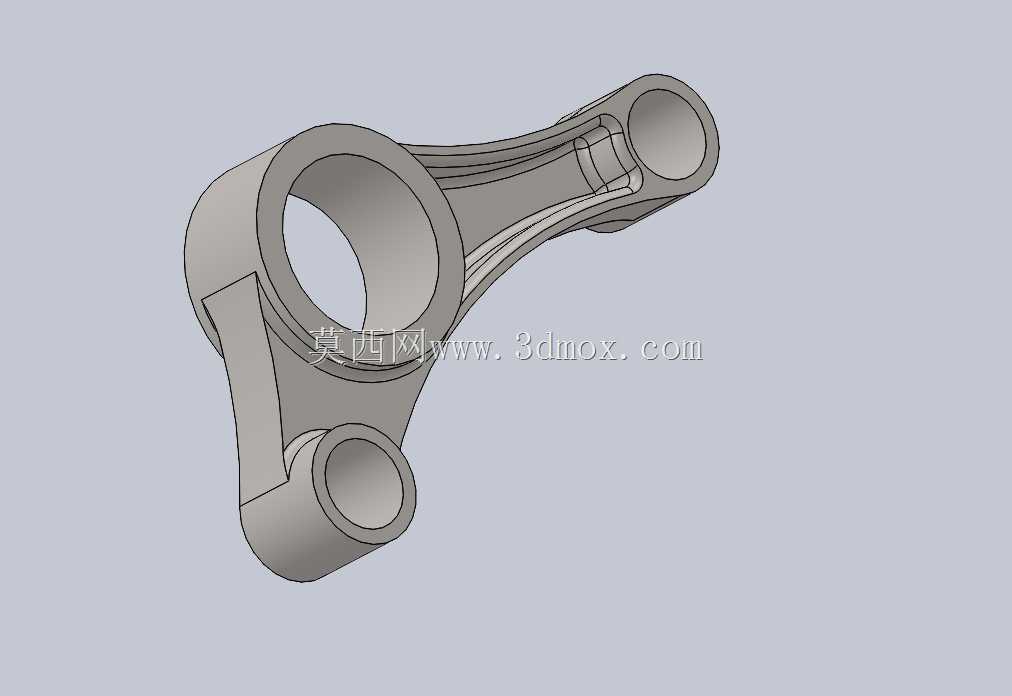

　　从实际装车场景来看，这类连杆常见于大排量摩托车发动机、小型通用动力机械以及部分混动车型的专用动力耦合单元，工作中要持续承受燃烧室爆发压力带来的冲击载荷，还要克服曲轴旋转过程中的交变拉压与惯性力，因此杆身的过渡构型完全围绕载荷流向布置。图中模型的杆身没有采用等截面直板设计，而是顺着三个孔位的载荷传递路径做了渐变式的工字形加强筋，大端与小端的衔接处做了大圆角过渡，既避免了应力集中导致的疲劳断裂，也尽可能去除了非承载区域的多余材料，把往复运动的惯性质量压到最低。

　　建模过程中首先要锁定三个铰接孔的中心距参数，这是整个零件的核心安装边界：大端孔用于和曲轴连杆轴颈配合，小端孔通过活塞销连接活塞，第三个侧置孔则与联动摇臂或辅助拉杆铰接，三个孔的中心距公差直接决定了整个机构的运动行程与相位精度，设计时需要同步校核运动包络，确认连杆在曲轴全转角范围内不会和缸体、曲轴平衡块发生运动干涉。孔位的内壁都预留了轴瓦或衬套的安装台阶，大端孔侧的分型面位置做了加厚凸台，用于承受连杆螺栓的预紧力，避免合模装配后出现孔位失圆。

　　杆身表面的加强筋并非装饰结构，它的厚度与拔模角度都经过受力仿真优化：沿连杆摆动平面方向，筋条提供足够的抗弯截面模量，抵消燃气爆发瞬间的弯曲载荷；垂直于摆动平面的方向则通过收窄杆身宽度，减小高速往复运动时的风阻与惯性力。三个孔端的外缘都做了加厚翻边，既提升了孔位的局部刚度，也为衬套压装、轴瓦定位提供了足够的支撑面，避免长期交变载荷下孔口出现蠕变变形。

　　从装配边界考量，连杆大端的外圆尺寸必须小于缸体的安装通道直径，保证检修时连杆可以从缸体上方顺利穿入；小端的活塞销孔长度要和活塞销座的宽度匹配，侧置铰接孔的端面要预留卡簧或限位挡圈的安装槽，防止联动销轴在工作中轴向窜动。整个零件的毛坯通常采用模锻工艺成型，建模时所有非加工面都要预留符合锻造要求的拔模斜度，转角处的圆角半径也要满足锻造工艺的最小圆角要求，避免锻造过程中出现充型不满或折叠缺陷。

　　在结构细节处理上，杆身与三个孔端的衔接区域都做了等强度过渡，没有出现截面突变，这对于承受高频交变载荷的零件至关重要——很多连杆的疲劳失效都起源于截面突变处的微裂纹，大圆角过渡可以大幅降低应力集中系数，提升零件的疲劳寿命。模型中还预留了连杆螺栓的安装孔位与定位凹槽，装配时可以通过定位槽实现连杆盖与杆身的精准对位，保证大端孔的圆度在螺栓按规定扭矩紧固后仍处于设计公差范围内。

　　这类异形连杆的设计难点在于平衡多方向载荷与轻量化的矛盾，既要保证三个铰接点的刚度满足传动要求，又要尽可能降低自身质量，减少高速运转时的惯性载荷。建模时需要同步开展运动学仿真与有限元受力分析，根据应力云图调整筋条的厚度与孔端的轮廓，让整个零件的应力分布尽可能均匀，材料利用率达到最优。
