模数3齿数16一体式小齿轮轴结构

　　在中小功率传动布局里，齿轮与轴做成一体的零件往往出现在安装空间紧凑、齿轮齿根圆到键槽底部距离较小的场合。如果把齿轮和轴分开制造，再通过平键或花键连接，不仅要额外占用轴向长度，还会在配合面引入间隙、偏心和应力集中；当齿根圆直径与轴径差值很小时，轮毂壁厚不足，装配后也难以保证轮齿的啮合精度。这版结构直接把轮齿切削在轴体上，取消了独立轮毂、连接件和定位套，让回转零件的数量降到最低，整体刚性更好，同轴度更容易保证。

　　从实际工况看，这类零件常见于进给箱、小型减速单元、伺服传动末端、轻工包装设备以及仪器内部的短距离传动链。它的作用不是传递超大扭矩，而是在有限箱体宽度内完成定比传动，同时支撑联轴器、带轮或轴承内圈。轴段上预留的键槽用于和外部回转件锁紧，防止负载变化时出现周向窜动；齿轮两侧的轴肩则承担轴向定位功能，安装时轴承内圈可以贴靠轴肩端面，把齿轮约束在设计啮合位置，避免运转中轮齿沿轴向游走。

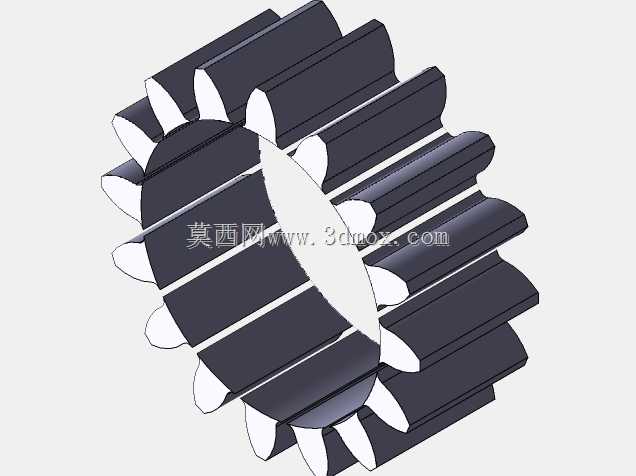

　　轮齿采用渐开线齿形，齿部参数可在建模环境中通过模数和齿数变量驱动。改变这两个变量，齿顶圆、齿根圆、基圆以及周向齿距会同步更新，圆形阵列的齿槽数量和角度间隔也会随之重算。这种参数化处理的价值在于，系列化设计时不必重新绘制每个齿形，只需校核齿宽、轴径和退刀空间是否满足强度要求。对结构工程师而言，重点不是把单个齿画得多逼真，而是保证齿顶不变尖、根切风险可控、齿面与轴段过渡处不出现异常尖角。

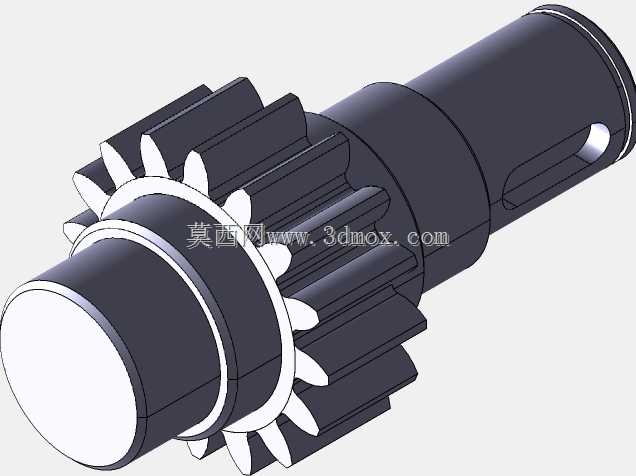

　　外形上，零件沿轴向分为几个功能明确的区域。一端为支撑轴颈，表面用于与轴承或衬套配合，直径和粗糙度要按配合等级控制；紧邻区域是齿轮本体，齿宽决定啮合接触线长度，也影响载荷分布；齿轮另一侧延伸出较长轴段，可穿过箱体壁板或安装其他传动件；末端键槽开设在受力合适的位置，槽端留有退刀空间，避免应力集中落在轴肩圆角处。轴端倒角和齿端倒角都不能省略，前者便于轴承压装，后者能减少齿轮啮合切入时的冲击。

　　安装边界需要结合箱体孔系一起考虑。轴承跨距决定轴的弯曲变形量，若齿轮位于两支撑点之间且悬臂过长，啮合时容易出现偏载；若把齿轮尽量靠近轴承侧，轴的挠度会明显下降。轴向尺寸链还要计入轴承宽度、挡圈或套筒厚度、端盖压紧量以及热膨胀间隙。三维建模时不能只建立孤立零件，应把轴承、箱体孔、配对齿轮和外部连接件一并放入装配体检查：齿顶与箱体内壁要留足安全间隙，键槽顶部与相配零件键槽底部不能顶死，轴肩高度要低于轴承内圈倒角允许范围，否则现场装配会出现压装不到位或拆卸困难。

　　强度校核方面，要同时关注轮齿和轴体。轮齿接触强度决定齿面是否容易点蚀，弯曲强度决定齿根是否会在冲击载荷下开裂；轴的危险截面通常位于键槽末端、轴肩过渡圆角和齿根附近。参数化模型中若增大齿数而保持模数不变，齿顶圆会增大，重合度通常提高，但轴的外廓尺寸也会增加；若增大模数，齿根厚度和抗弯能力提升，但相同中心距下齿数会减少，传动平稳性可能下降。设计时需要在空间、强度、噪声和加工成本之间取平衡。

　　加工视角同样影响结构细节。齿轮轴通常采用棒料毛坯，经车削外圆、铣齿或滚齿、热处理后再磨削关键轴颈。若齿部需要淬硬，齿侧和轴颈的位置精度要通过后续磨削保证；退刀槽宽度要满足刀具进出要求，过窄会导致加工干涉。键槽端部形状、轴肩圆角半径和齿根圆角都应在模型中明确，因为这些细节直接决定疲劳寿命。把这些约束提前体现在三维结构里，后续工程图、装配和检验才能保持一致，而不是等到样机调试时才发现干涉、窜轴或异常磨损。
