30齿模数2直齿圆柱传动齿轮

　　该直齿圆柱齿轮的齿数为30、模数为2，是定轴齿轮传动系统中常用的动力传递构件。轮齿沿圆柱外圆均匀分布，齿向与齿轮轴线平行，啮合过程中无轴向分力，支承结构可简化，适合中低速、中等载荷的平行轴传动场景，常见于普通机床进给箱、小型输送机驱动端、轻工包装设备传动组、农用机械减速单元以及工装夹具的动力分配机构中。这类齿轮的核心作用是在两根平行轴之间传递旋转扭矩，并通过齿数匹配实现固定转速比，保证输入与输出端运动关系稳定。

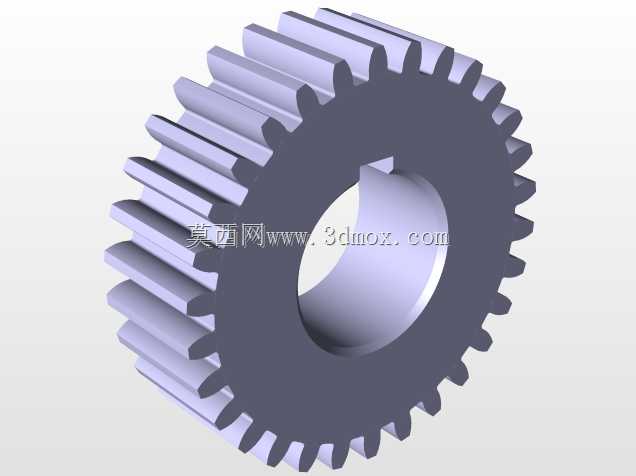

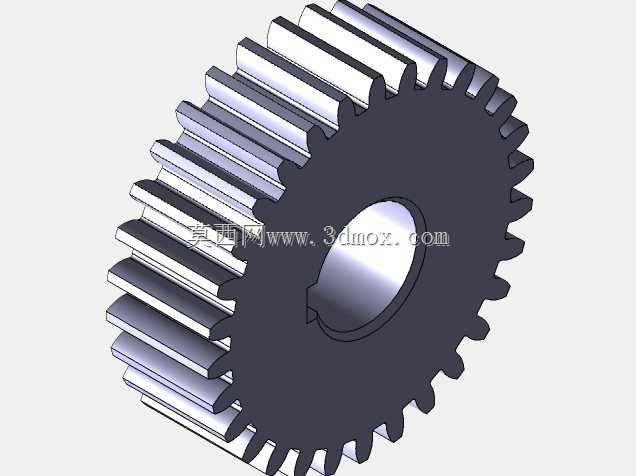

　　从结构特征看，齿轮中心设置通孔，孔侧带有键槽，用于与传动轴通过平键实现周向固定，避免承载时齿轮与轴之间发生相对转动。轮坯采用盘式结构，齿圈与轮毂之间通过轮辐过渡，在保证轮齿支承刚度的同时控制整体重量，既不会因结构过于厚重增加转动惯量，也不会因腹板过薄导致啮合时出现附加变形。齿顶圆、齿根圆与分度圆之间的径向比例符合标准渐开线齿轮几何关系，齿廓采用渐开线齿形，可保证啮合传动比恒定，降低瞬时角速度波动，减少传动冲击与噪声。

　　设计该类齿轮时，首先需要根据传动比确定齿数，再结合传递扭矩、转速与安装空间选定模数。模数2决定了轮齿的基本尺寸，齿厚、齿高及齿根抗弯截面均与之对应，能够满足常规中小功率传动的强度要求。30齿的选择避开了过少齿数容易出现的根切问题，同时使传动比分配更灵活，与不同齿数的配对齿轮组合时，可获得多组稳定减速或增速比。中心孔与键槽的尺寸需要匹配对应轴径，键槽位置需考虑装配方向与受力方向，确保键连接的挤压强度与对中性。齿宽取值需兼顾承载能力与安装空间，过窄会导致齿面接触应力集中，过宽则会提高对齿轮与轴平行度的要求，容易引发偏载。

　　在实际安装边界上，齿轮装入轴系后，其齿顶圆外廓必须与箱体内壁、相邻传动件及润滑结构保留足够安全间隙，避免运转时发生刮碰。轴向定位通常依靠轴肩与套筒或挡圈配合，限制齿轮沿轴线方向窜动，保证啮合齿宽有效接触。装配时需控制两啮合齿轮的中心距偏差，中心距过大将增大齿侧间隙，引发冲击与回程误差；中心距过小则会导致齿面卡滞、磨损加剧，甚至运转卡阻。同时要保证两轴平行度，否则轮齿会出现一端接触、一端悬空的偏载现象，加速局部齿面磨损并降低承载寿命。

　　从使用维护角度，该齿轮适合采用油浴或润滑脂润滑，使啮合齿面形成稳定油膜，降低金属直接接触带来的摩擦与点蚀风险。运行过程中，轮齿主要承受齿面接触应力与齿根弯曲应力，选型时需要核算额定功率、短时过载与启动冲击，避免因载荷超过齿根抗弯能力而断齿。三维建模过程中，渐开线齿廓、齿根过渡圆角、键槽与轮毂过渡处均应准确表达，这些部位直接影响后续工程图出图、干涉检查与有限元分析结果。对于设备选型与结构设计人员而言，该齿轮可直接用于平行轴传动布局校核，帮助完成轴系间距、箱体轮廓及相邻零件位置的确定。
