SKF6001深沟球轴承精密传动结构

　　在小型精密传动系统的布局里，这类深沟球轴承往往承担着转轴径向支撑与小幅轴向限位的核心作用，常见于伺服输出端、仪器仪表回转机构、小型输送辊筒以及轻工设备的从动轮部位。它的结构并不复杂，但每一处尺寸都直接决定整机的回转精度与寿命，因此建模时不能只画外观轮廓，必须把滚道曲率、钢球排布、保持架间隙这些细节还原到位，才能在后续装配干涉检查和运动仿真中得到可信结果。该轴承外径28毫米、内孔12毫米、宽度8毫米，属于60系列轻窄系列，整体径向尺寸紧凑，适合安装空间受限但转速要求较高的部位。选型时首先要核对轴与座孔的配合公差，通常内圈随轴转动时采用k5或m6过渡配合，外圈装于铝制或铸铁座孔时多用J6或H7，配合过大会导致游隙消失、温升过快，

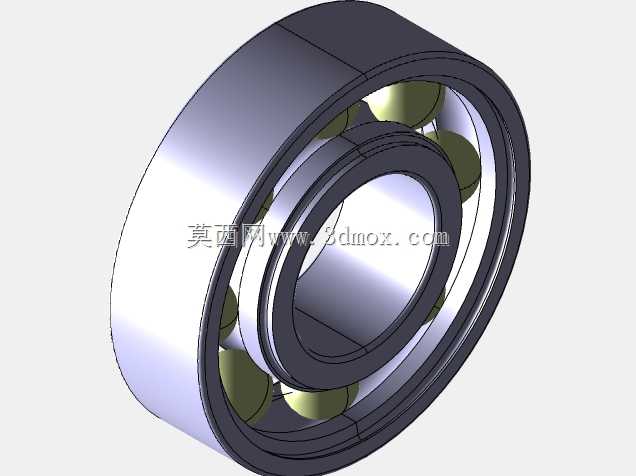

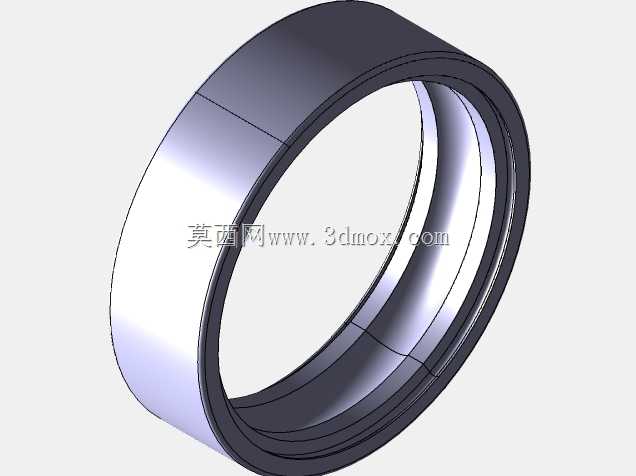

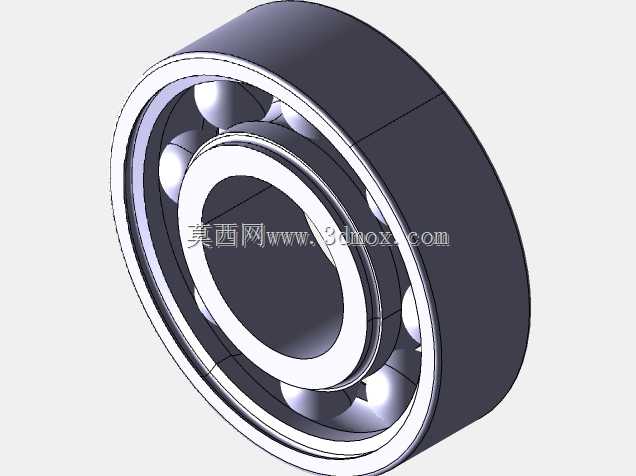

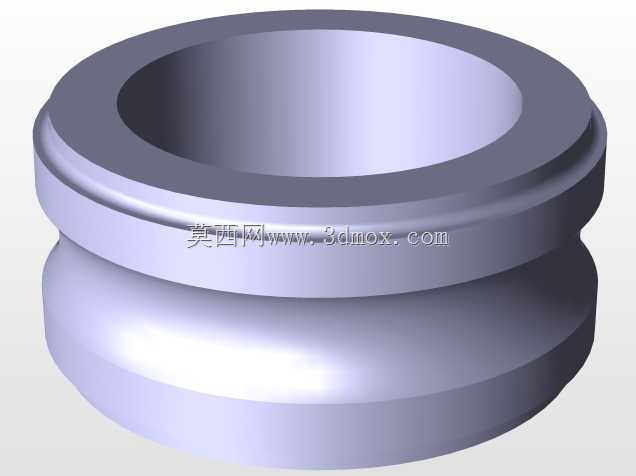

　　过小则容易出现跑圈磨损。从结构上看，它由内圈、外圈、一组钢球和冲压保持架组成，内外圈上加工有连续的弧形滚道，钢球在滚道之间滚动，把轴与座之间的滑动摩擦转化为滚动摩擦，从而大幅降低阻力与发热。保持架的作用是将钢球均匀分隔，避免相邻钢球直接接触摩擦，同时引导钢球在非承载区正常进入滚道。建模过程中，滚道半径一般取钢球直径的0.515到0.525倍，曲率略大于钢球，这样既能保证接触应力分布合理，又能形成必要的润滑脂储存空间。钢球数量与直径需要根据节圆直径核算，在保证强度的前提下尽量增加球数，有利于提高承载能力和运转平稳性。对于6001这类轻系列轴承，其主要承受径向载荷，同时也能承受一定限度的双向轴向载荷，当径向游隙增大时，

　　角接触效应会更明显，因此在需要少量轴向定位的场合也可使用，但不能替代成对安装的角接触球轴承。实际装配中，轴肩与座孔挡肩高度必须严格小于轴承内外圈的倒角尺寸，否则会造成端面无法贴紧，拆卸时也容易损伤滚道。安装时优先采用压套压入内圈，避免敲击外圈传力导致钢球和滚道产生压痕；对于过盈量较大的工况，可采用热装，加热温度控制在120摄氏度以内，防止回火导致硬度下降。润滑方面，这种小型轴承多采用锂基脂润滑，填充量约为轴承内部空间的三分之一到二分之一，过多反而会引起搅拌发热。密封形式需根据工况选择，开式结构适合有外部润滑系统或洁净环境，带防尘盖或密封圈的版本则适合粉尘较多、维护不便的场合。在三维设计阶段，除了建立精确的实体模型，

　　还应在装配中检查轴承与轴肩、端盖、密封件的间隙，预留热膨胀余量，并在工程图标注内外圈的配合尺寸、形位公差和粗糙度要求。对于高速运转场景，还要核算极限转速与DN值，确认保持架结构和润滑方式是否满足要求。从设备维护角度看，轴承失效多源于污染、安装不当和润滑不良，因此在结构设计时就应考虑密封防护、拆装工艺和润滑通道，而不是等样机出现异响再补救。还原这类标准件模型的价值，在于让结构工程师在数字样机阶段真实评估支撑刚度、对中误差和热变形影响，避免在整机装配后才发现轴系卡滞或游隙不合适。一个尺寸准确、结构完整的轴承模型，能够直接用于干涉检查、重量估算、BOM统计和有限分析前处理，是机械设计中最基础却又最关键的基础零件之一。
