带内六角孔的多孔法兰轴套结构

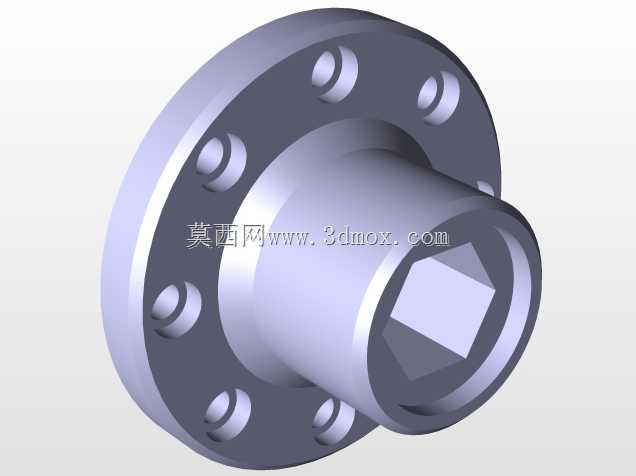

　　该零件属于带法兰的轴套类连接件，整体由同轴的圆柱筒体与端部法兰盘一体构成，法兰端面上沿圆周均匀分布多个轴向沉头通孔，筒体内孔末端加工有内六角型腔，可同时实现周向扭矩传递与轴向安装定位。在实际设备布局中，这类结构常出现在低速轻载的传动节点、工装夹具的定位支座、检测装置的安装基座以及手动调节机构的转轴衬套位置，既可以作为旋转轴的支撑衬套抵消径向载荷，也能通过端面法兰将组件固定在机架立板或设备面板上，内六角孔则可供内六角扳手插入完成手动锁紧、角度微调或扭矩输入，省去额外加工扳手位的工序。从结构设计逻辑来看，法兰盘与筒体采用一体化成型能够消除装配间隙，在承受侧向倾覆力矩时避免分体式连接出现的松动偏移；

　　圆周均布的沉头孔可让紧固螺钉完全沉入法兰端面，保证安装后外侧表面平整无凸起，不会干涉相邻运动部件的行程；内六角型腔设置在筒体末端而非法兰侧，是为了在法兰贴紧安装面后，仍能从筒体伸出端对零件进行周向操作，适配安装空间狭窄、无法从法兰侧伸入工具的工况。建模过程中需要重点控制几处尺寸边界：法兰外径需大于筒体直径足够数值，以保证螺钉孔与筒体外壁之间留有充足的壁厚，避免受载后法兰根部出现应力开裂；沉头孔的分布圆直径要兼顾螺钉安装间距与法兰外缘宽度，既不能让孔位过于靠近外缘导致安装时扳手打滑，也不能过于靠近筒体造成壁厚不足；筒体内孔与内六角型腔需保持严格同轴，否则扳手插入时会出现卡滞，长期使用还会造成六角棱边异常磨损；

　　筒体长度要根据安装面板的厚度匹配，保证法兰端面贴紧后，筒体伸出端不会与内部其他零件发生干涉，同时内六角孔的有效深度要满足标准内六角扳手的插入长度，防止操作时扳手脱出。这类零件的选材通常根据使用场景确定，常规工况下采用45号钢经调质处理即可获得足够的强度与韧性，若用于有防腐要求的检测设备或食品机械外围，则可选用不锈钢或铝合金加工；表面处理多采用发黑、镀锌或阳极氧化，以提升防锈能力与表面硬度。在装配关系上，该零件的筒体外圆可与机架上的安装孔形成间隙配合，起到径向定位作用，法兰端面作为轴向定位面贴紧机架表面，穿过沉头孔的螺钉将其完全锁死；当作为扭矩传递件使用时，内六角孔与对应六角轴段配合，可在不额外增加键槽的情况下传递一定扭矩，

　　简化了与之配合轴类零件的加工工艺。在传感器安装支架、小型仪器仪表的调节机构、轻工设备的翻盖转轴等场景中，这种结构能够同时满足固定、支撑、手动调节三重需求，相比单独加工衬套再焊接法兰的方案，一体结构的同轴度更容易保证，装配累计误差也更小。建模时先绘制法兰与筒体的回转截面完成主体旋转特征，再在法兰端面绘制单个沉头孔并通过圆周阵列完成全部孔位加工，最后在内孔端面上拉伸切除出内六角型腔，过程中需对法兰与筒体衔接的根部添加圆角过渡，降低应力集中系数，沉头孔的入口处也应做微小倒角，避免螺钉装配时刮伤螺纹或切屑残留。
