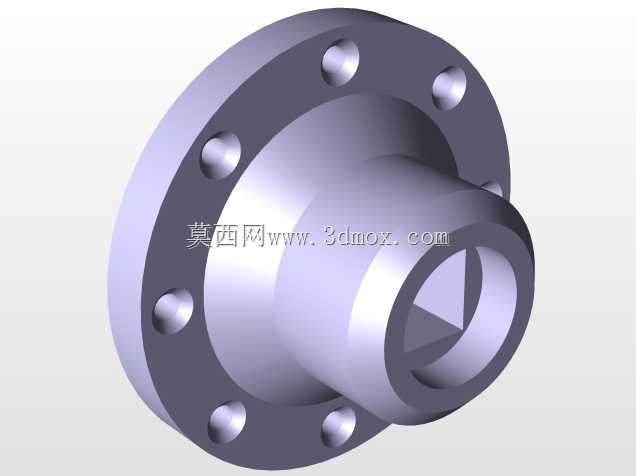

带安装孔的法兰式轴套连接结构

　　该零件属于法兰式轴套类连接件，整体采用一端法兰盘、一端同轴圆筒的一体化结构，主要用于轴系端部的定位支撑、管路对接或传动部件的轴向限位，在输送设备、机床主轴端、泵阀接口以及自动化装配线的旋转工位中十分常见。法兰盘端面上均匀分布多个通孔，用于穿入螺栓完成与配合面的刚性固定；圆筒部分可伸入对应安装孔内，既承担径向定位，也可作为轴承衬套、密封座或导向套使用，内孔可根据配合需求加工成光孔、键槽孔或异形孔，以适配不同扭矩传递与定心要求。从结构受力角度看，法兰背面与安装面贴合，可承受较大的轴向压紧力，圆筒外壁与安装孔形成小间隙或过渡配合，能有效抑制轴端摆动；周向均布的螺栓孔让锁紧力分布更均匀，避免局部应力集中导致法兰变形。

　　建模时先以回转特征生成主体轮廓，再在法兰端面上绘制单个安装孔并通过圆周阵列完成其余孔位，保证孔位分度精度；内孔与外圆的同轴度、法兰端面与轴线的垂直度是关键尺寸，直接影响装配后轴系的回转精度与密封效果。实际选型时需关注法兰外径、螺栓孔分布圆直径、圆筒外径与伸入长度、内孔直径这几项边界尺寸：法兰外径决定安装所需的平面空间，螺栓孔分布圆需与配对法兰或机体孔位完全对应，圆筒长度要匹配安装座厚度，过长会与内部零件干涉，过短则定位不足。在有粉尘、切削液或腐蚀性介质的工况下，圆筒外圆可增设密封圈槽，配合O型圈实现端面或径向密封；若用于高速旋转场景，还需对法兰外缘做倒角减重并校核对螺栓的剪切强度。这类结构相比单纯的焊接轴座，拆装更方便，

　　定位精度更高，也便于后期维护更换磨损的衬套；相比分体式锁紧结构，一体化回转体刚性更好，没有拼接缝隙带来的应力薄弱点。建模过程中对各锐边进行倒角处理，既去除加工毛刺，也避免装配时割伤密封件；法兰根部设置过渡圆角，可降低淬火或受力时的应力开裂风险。内孔表面若作为滑动摩擦面，可在建模阶段预留表面处理或衬套压装余量，外圆配合面则根据基孔制或基轴制配合标注公差，保证实际装配时既能顺利装入，又不会出现过大旷量。
