带键槽法兰式轮毂连接座结构设计

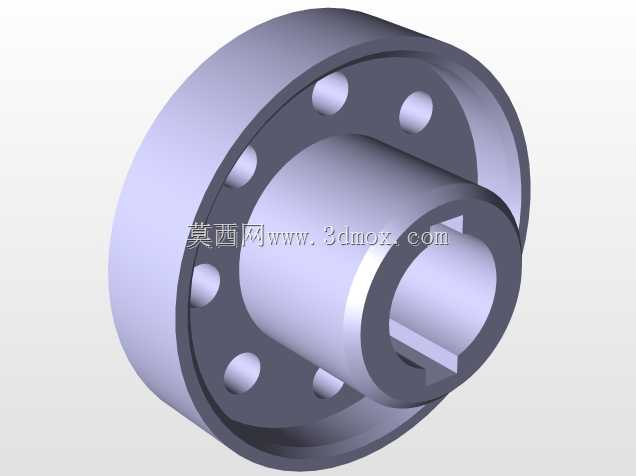

　　该零件属于轴系传动中的轮毂连接构件，整体采用同轴回转体布局，核心功能是实现旋转轴与外部轮盘、传动盘或执行构件之间的周向扭矩传递与轴向定位。从结构上看，零件一端为带均布通孔的法兰盘，另一端延伸出空心轴套，内孔加工有贯通式键槽，这种组合设计同时兼顾了端面螺栓紧固与键连接周向锁止的双重需求，在重载启停、频繁正反转的传动场景中能有效避免轴与轮毂之间出现相对滑移。

　　法兰端面上的六个通孔沿圆周方向均匀排布，孔位所在分度圆与法兰外圆、内孔保持严格同轴，装配时可通过螺栓与对接构件的端面法兰锁紧，依靠端面摩擦力分担部分扭矩，降低键槽侧面的挤压应力。延伸轴套部分的长度经过匹配设计，可在穿入轴端后提供足够的配合接触面积，避免悬臂安装导致的局部应力集中；内孔键槽的宽度与深度遵循常规平键配合规范，槽侧与键的工作面采用过渡配合，非工作面保留合理间隙，既保证扭矩传递的接触刚性，也便于现场装配时的键体滑入。

　　在实际设备选型中，这类结构常见于输送机驱动辊筒、中小型减速器输出端、风机叶轮轮毂以及自动化生产线的回转工位。以带式输送机的驱动辊筒为例，该零件可压装在辊筒端部，通过键与传动轴连接，法兰端面再与辊筒端板用螺栓紧固，运转时电机输出的扭矩经轴、平键传递至轮毂，再通过法兰螺栓扩散到整个辊筒筒体，相比单纯的过盈配合连接，这种结构传递扭矩更大，拆装维护也更方便，长期运行后出现磨损时可单独更换轮毂或平键，无需整体更换辊筒。

　　建模过程中需重点控制几处形位公差：首先是内孔与法兰外圆的同轴度，若同轴度偏差过大，装配后会导致整个回转构件出现径向跳动，高速运转时引发振动；其次是法兰端面与内孔轴线的垂直度，端面贴合不严会造成螺栓受力不均，运转中容易出现螺栓松动甚至断裂；再者是均布孔的位置度，孔位偏移会直接导致对接时螺栓无法穿入，或强行装配后产生附加内应力。空心轴套的壁厚设计也需结合传递扭矩核算，过薄会在重载下发生胀裂，过厚则会增加零件重量与转动惯量，不利于设备的快速启停响应。

　　安装边界方面，该零件的轴向定位尺寸由轴套长度与法兰厚度共同决定，装配时轴端通常加工有轴肩，轮毂套入后轴套端面抵靠轴肩实现轴向定位，法兰外侧可配合轴用挡圈或锁紧螺母进一步防松。径向尺寸上，法兰外圆需预留足够的扳手操作空间，避免与周边护罩、机架发生干涉；内孔与轴的配合常选H7/k6过渡配合，既保证装配后的对中精度，也可借助压力机完成压装。键槽的轴向位置需与轴上键槽对齐，键装入后顶部与轮毂键槽底部保留0.2-0.5mm间隙，防止键顶死影响轮毂完全贴合轴肩。

　　从工艺实现角度，该零件适合采用棒料毛坯经车削、钻削、插键槽工序完成，批量较大时也可采用模锻毛坯提升材料利用率与力学性能。车削加工需一次装夹完成内孔、外圆及端面的精加工，减少二次装夹带来的形位误差；法兰孔可采用钻模或数控加工保证位置精度；键槽加工后需去除槽口毛刺，避免装配时划伤轴面或键体。零件表面通常做发黑或磷化处理，在非腐蚀环境下提升防锈能力，配合面不建议喷涂油漆，以免影响实际配合尺寸与贴合效果。
