可调式滑动轴承精密结构设计

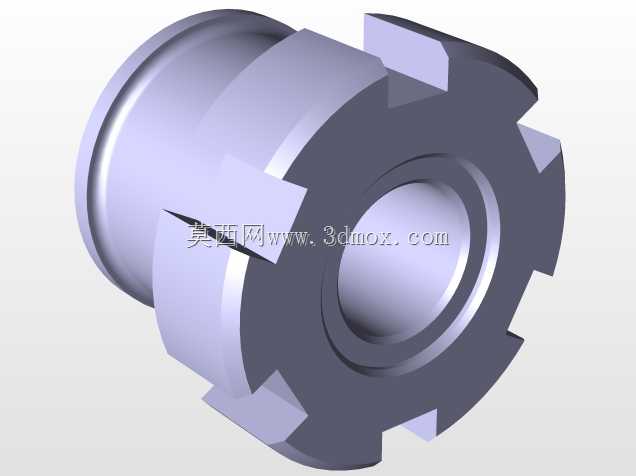

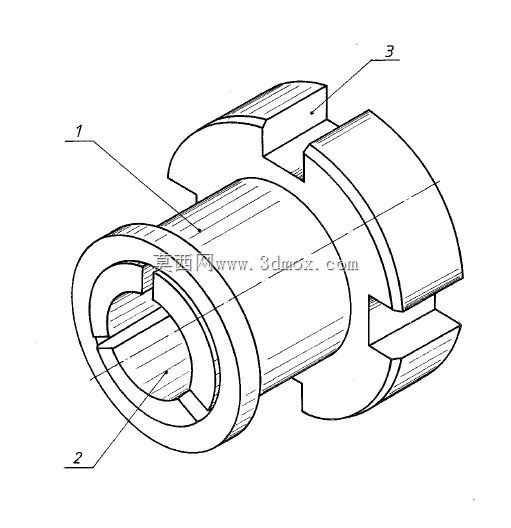

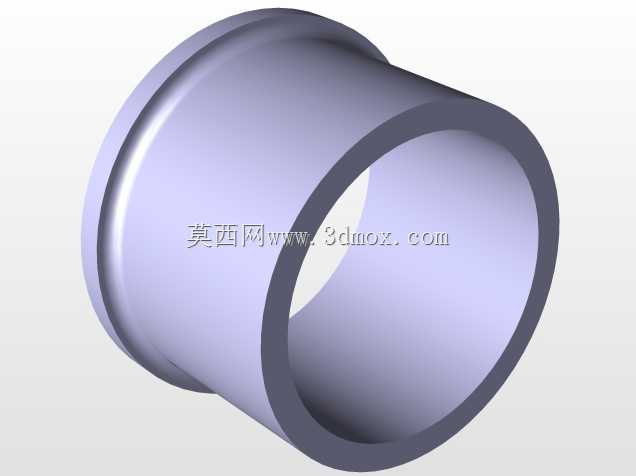

　　在重载低速、存在冲击载荷或者需要频繁调整轴系中心高的传动场景里，普通滚动轴承往往难以兼顾抗振性与安装适配性，可调式滑动轴承的结构设计正是为填补这类工况需求而生。这类零件常见于冶金输送辊道、轻工包装设备的牵引辊组、机床辅助进给机构以及中小型农业机械的传动轴支撑位，它不依赖滚动体实现轴的承载，而是通过轴颈与轴瓦内孔的滑动摩擦完成回转支撑，配合周向与轴向的可调结构，可补偿加工误差、长期磨损带来的间隙变化，也能在多轴联动的设备装配中微调轴的同轴度，降低整机组装的对位难度。从结构形态来看，该零件主体为阶梯式轴套构型，一端为光滑圆柱配合面，用于嵌入设备的轴承座安装孔，保证径向定位的基础精度；另一端外缘设计了多组均匀分布的凸耳与卡槽结构，

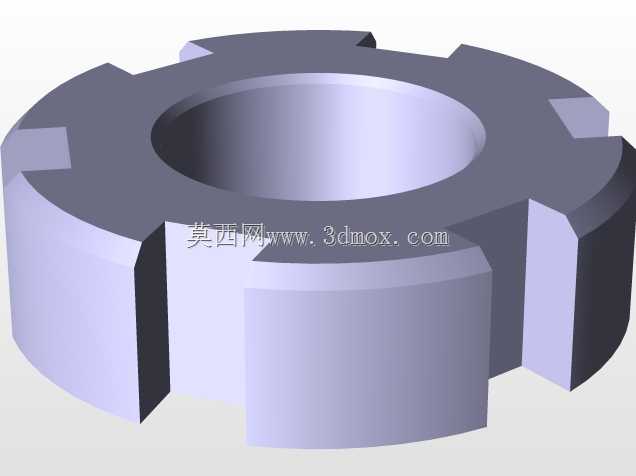

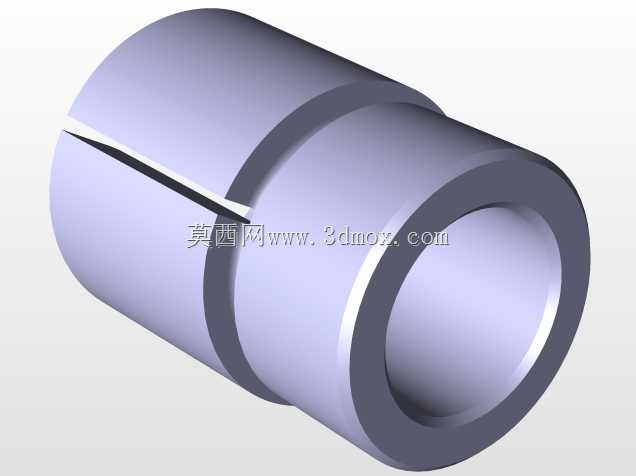

　　这类结构并非单纯的工艺造型，而是承担锁紧与周向止转的功能——装配时可通过配套的锁紧卡环或者端盖压块嵌入卡槽，防止轴承在长期受载后发生跟转，同时凸耳的对称布局也让拧紧受力更均匀，避免局部应力集中导致轴套变形。内孔为核心工作表面，加工时需保证较高的圆柱度与表面粗糙度，实际应用中可根据工况选配不同材质的轴瓦衬层，比如在低速重载场景选用锡青铜合金衬层，在有清洁润滑条件的轻载场景可选用镶嵌固体润滑剂的铜套结构，以此降低摩擦系数、减少抱轴风险。设计这类可调滑动轴承时，首先要明确轴系的径向载荷大小、回转线速度以及润滑方式，这些参数直接决定轴套的壁厚取值与内孔配合公差：壁厚过薄会导致刚性不足，受载后容易发生椭圆变形，壁厚过大则会挤占安装空间，

　　也不利于摩擦热的散发。外圆与安装座的配合通常选用过渡配合，既保证装配后不会出现径向窜动，也便于后期拆卸更换；端面的卡槽尺寸需与标准锁紧件匹配，凸耳的数量与分布角度要结合安装空间的操作便利性设计，若设备侧方操作空间狭小，可适当增加卡槽的周向密度，让锁紧件在任意角度都能快速对位。安装边界方面，该轴承的轴向定位依靠阶梯轴肩与端盖共同实现，装配时需预留合理的轴向窜动间隙，补偿轴受热伸长带来的尺寸变化，避免出现轴系顶死、回转阻力骤增的问题。径向的安装空间需预留出锁紧件的操作余量，外圆配合面的入口端建议加工微小导入倒角，既方便压装入座，也能避免压装过程中刮伤安装孔内壁。在长期运行的维护场景中，可调结构的优势还体现在磨损补偿上：

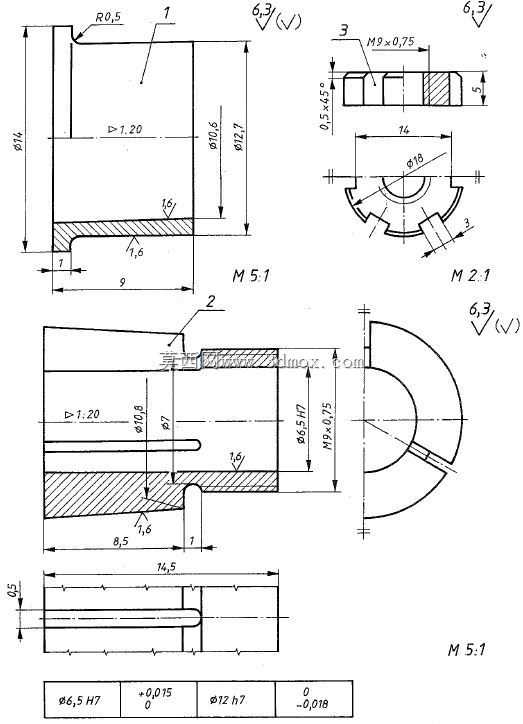

　　当内孔磨损导致间隙超差时，无需整体拆卸轴承座，只需调整端侧锁紧件的压紧量，配合轴套自身的微量弹性变形或者配套的调整垫片，即可将轴系间隙恢复至设计允许范围，大幅缩短设备停机维护的时长。建模过程中需重点关注各配合面的几何公差标注，内孔与外圆的同轴度、卡槽端面与轴线的垂直度都是直接影响使用性能的关键参数，凸耳的过渡位置需设计合理的圆角，避免热处理或者受载时出现应力开裂。整个零件的结构没有冗余的复杂特征，所有造型都服务于安装定位、锁紧止转、间隙调节与承载散热的实际功能，是典型的以工况需求为核心导向的通用机械支撑零件。
