带凸台键槽的十六齿传动链轮

　　该零件属于链传动系统中的啮合轮件，主要用于在两根平行轴之间传递旋转运动和扭矩，常见于输送线、包装机组、农机传动箱、机床辅机以及轻工自动化设备中。与带轮相比，链轮通过轮齿与链条节距精确咬合，能够在低速重载、油污环境或中心距较大的布置下保持稳定传动比，避免打滑；与齿轮直接啮合相比，它对安装中心距的适应性更强，维护时只需调整张紧位置即可恢复啮合状态。

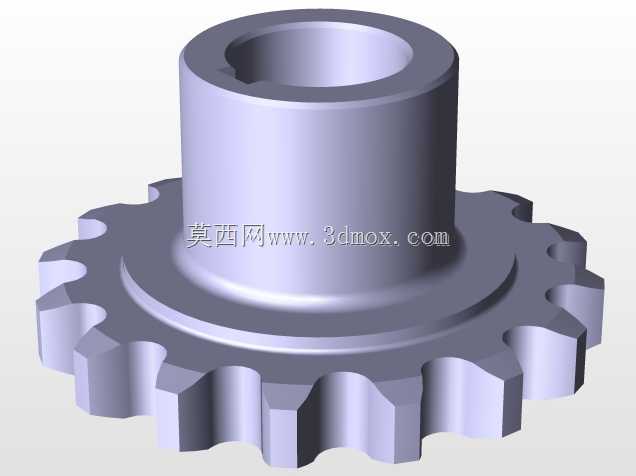

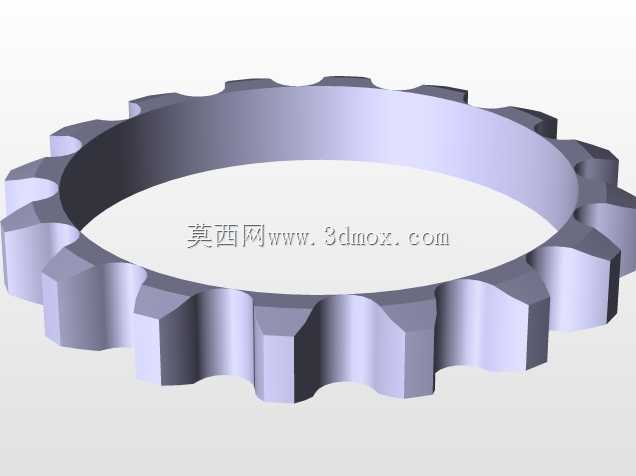

　　结构上，零件由外缘齿圈、中部承托圆盘和中心轮毂三部分组成。外缘均匀分布十六个齿，齿槽用于容纳链条滚子，齿顶与齿侧在运转中交替参与啮合，因此齿形圆弧、齿根过渡和节圆位置需要与所选链条规格严格对应。若齿距偏差过大，运行中会出现跳齿、冲击和局部偏磨；若齿根圆角不足，热处理后还容易在交变载荷下产生疲劳裂纹。中部圆盘将外缘受力传递至轮毂，同时控制整体质量，避免转动惯量过大。中心凸起的轮毂用于增加与轴的配合长度，提高支承刚度，减少悬臂载荷下的晃动。

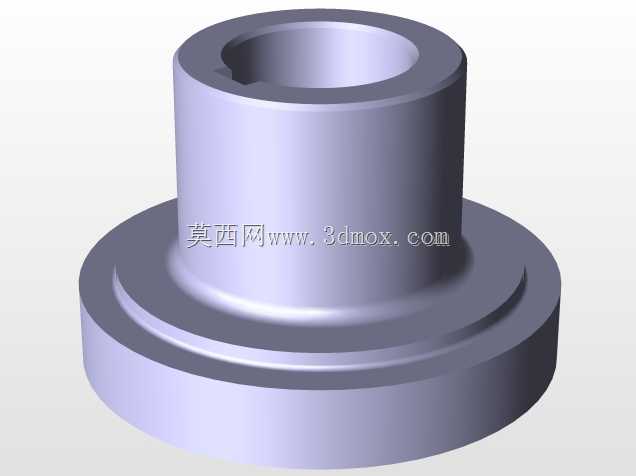

　　中心孔为主要安装基准，孔内开设键槽，说明该链轮采用平键周向固定方式。装配时，轴孔与传动轴形成间隙或过渡配合，键嵌入轴槽和轮毂槽后传递扭矩；端面可通过轴肩、挡圈或锁紧件进行轴向定位。设计时需要关注孔壁到键槽底部的剩余厚度，若轮毂外径偏小而键槽过深，会削弱截面并造成应力集中。轮毂高度不宜过短，否则链条拉力对轴形成附加弯矩，轴承和键连接都会提前磨损；也不宜过长，否则会增加零件总宽并占用机架空间。

　　从建模角度看，这类零件适合先以回转体方式建立毛坯轮廓，再绘制单齿截面并通过圆周阵列形成完整齿圈。齿形不能仅用简单尖角代替，应按链条滚子直径、节距和齿沟半径确定齿廓，保证滚子进入和退出齿槽时平滑过渡。键槽位置需与齿圈保持相位关系，虽然在普通传动中对相位要求不高，但在多轴同步、输送定位或与其他链轮配装时，键槽角度会影响装配一致性。轮齿根部、圆盘与轮毂交接处应保留圆角，这些细节在三维模型中不仅是外观需要，更直接影响后续有限云分析、数控加工和铸造或锻造工艺。

　　实际选型时，链轮齿数会影响传动平稳性。十六齿属于中等偏小齿数，结构紧凑，能够在有限外径下获得较大单齿承载能力，适合空间受限、载荷较高的部位；但齿数较少时多边形效应更明显，链条速度波动和动载荷会增大，因此不宜用于高速精密传动。若用于高速场景，通常需要增大齿数、提高加工精度并配套张紧装置。若用于低速输送，该齿数则有利于承受频繁启停和冲击载荷。

　　安装边界方面，需要预留链条包角和张紧调节距离。链轮装入轴上后，齿圈两侧应留出链条侧板运动空间，不能与机架板、轴承座或护罩发生摩擦。轮毂端面与轴肩贴合时要保证垂直度，否则齿圈会偏摆，造成链条一侧磨损加快。中心高、轴径和键槽宽度构成核心安装尺寸；外圆直径、齿宽和总高决定外部包容空间。维护中可通过观察齿面接触痕迹判断对中情况：若磨损集中在齿侧某一角，通常是轴平行度偏差或链轮倾斜所致；若全齿均匀磨损，则多为寿命周期内的正常损耗。

　　该结构体现了典型链轮设计的工程取舍：用加高轮毂改善轴连接，用圆盘减轻重量，用十六齿平衡承载与体积，用键槽实现可靠扭矩传递。对结构设计人员而言，建模重点不在复杂曲面，而在配合基准、齿形参数、过渡圆角和装配空间的准确表达；对设备维护人员而言，它直接关系到链条寿命、传动噪声和整机运行稳定性。
