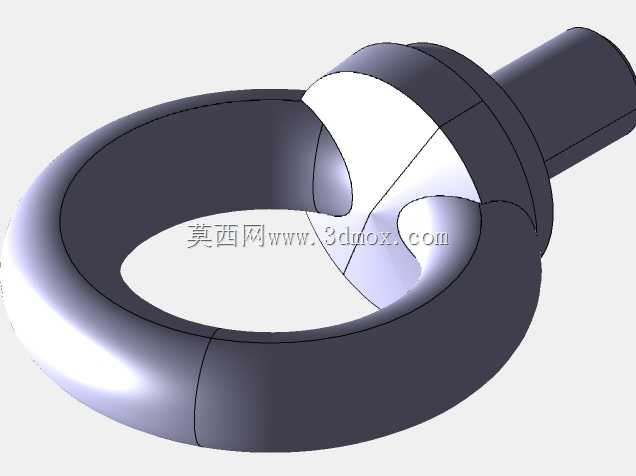

M12规格环形吊环紧固连接件

　　在车间重型工装的吊装工位、中小型模具的起吊转运环节、户外机架的高空安装作业里，这类带环形头部的螺纹紧固件始终是受力传递路径里的核心小件。它和普通外六角螺栓的核心差异，在于头部直接成型出封闭的环形承力结构，无需额外焊接吊耳或者加装连接扣，就能直接让卸扣、吊装带穿过环体完成载荷传递，既减少了装配时的零件数量，也避免了焊接吊耳常见的虚焊、应力集中开裂隐患。从结构受力逻辑来看，环体部分采用了大圆角过渡的变截面设计，环身与下方螺杆衔接的根部做了加厚凸台处理——这处结构是整个零件的应力集中高发区，建模时如果直接做直角衔接，受拉时环根的峰值应力会远超材料屈服强度，实际使用中很容易从根部断裂。加厚凸台相当于给衔接位置增加了受力截面，

　　同时把直角转折换成平滑圆弧，能让吊装时的斜向拉力、冲击载荷顺着圆弧均匀分散到螺杆轴线方向，不会在局部形成应力突变。螺杆部分采用标准M12公制外螺纹，螺纹段的长度适配常见的10mm以内厚度的安装板，安装时从被连接件的预制通孔穿过，在背面拧紧六角螺母就能完成固定，环体则留在安装面外侧作为吊装受力点。这种安装方式决定了它的使用边界：它主要承受沿螺杆轴线方向的垂直拉力，也可承受小角度的斜向分力，但不能作为长期承受横向剪切力的连接件使用，横向载荷会让螺纹副承受额外的弯折力矩，大幅降低连接可靠性。建模过程中需要重点把控几处尺寸公差：环体内孔的直径要适配常用的卸扣销轴尺寸，间隙过大会导致吊装时晃动冲击，间隙过小则会出现卸扣无法穿入的装配问题；

　　螺杆的大径、中径要符合普通螺纹的公差要求，保证和标准螺母的旋合顺畅；环体下端面与螺杆轴线的垂直度也需要控制，否则拧紧后环体出现偏斜，吊装时载荷会偏向环体一侧，造成单侧受力过载。从实际选型场景来说，这类零件常被用在小型自动化设备的机架顶部、注塑模具的模架侧边、检测工装的底座上，作为设备移位、吊装、临时悬挂的受力点。相比焊接式吊耳，它的可拆卸属性能让用户根据吊装需求灵活布置安装位置，不用在设备主体上额外施焊，也不会因为焊接高温破坏基材的热处理性能；相比分体组装的吊环加螺栓结构，一体成型的结构没有装配间隙，受冲击时不会出现零件松脱的问题。环体的截面采用近似椭圆形的设计，而非圆形截面，这种设计能在相同材料用量下提升环体的抗弯截面模量，

　　当吊索斜向拉拽环体时，椭圆截面的长轴方向刚好对应弯折受力方向，能更好地抵抗环体的张开变形。螺杆与环体衔接的凸台下端面，加工时需要保证足够的平面度，拧紧螺母后这个端面会完全贴合被连接件表面，把预紧力均匀传递到基材上，避免局部压溃。在三维建模的细节处理上，环体内侧的所有棱边都做了倒圆处理，这处细节并非单纯为了外观，吊装时钢丝绳或者吊装带会和环体内壁直接摩擦，尖锐棱边会切割吊索的纤维保护层，大幅降低吊索的使用寿命，平滑的圆弧面能让吊索受力时自然贴合，减少局部磨损。这类紧固件的额定载荷和螺纹规格、环体截面尺寸直接相关，M12规格对应的承载能力适配中小型工件的吊装需求，使用时需要保证安装基材有足够的厚度和强度，不能把它固定在薄钣金件上承受重载，否则基材会被压溃或者螺纹脱牙。
