带杆球头铰接销轴精密结构

　　该零件属于典型的球头杆类铰接构件，核心功能是在两个存在相对摆动需求的机构之间传递力与运动，同时补偿一定范围内的角度偏差。在自动化输送线、连杆机构、检测夹具、轻载执行机构以及仪器仪表的联动调节部位，这类结构十分常见。其球形端可嵌入对应的球窝或压配衬套，形成低副回转连接，使被连接件在三维空间内获得多自由度转动能力；杆部则用于与安装基体、摇臂或支架配合，承担定位、支撑与载荷传递作用。

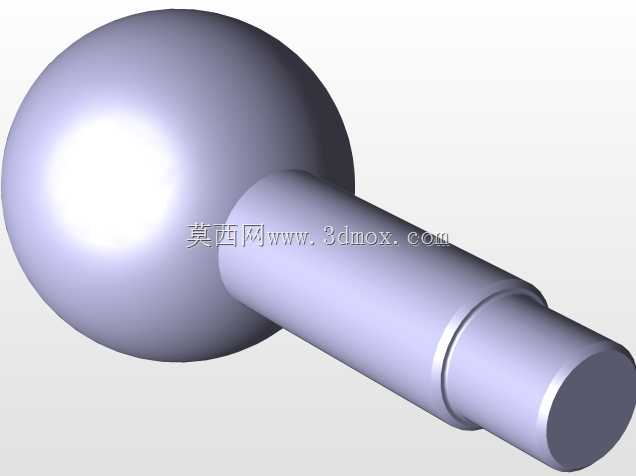

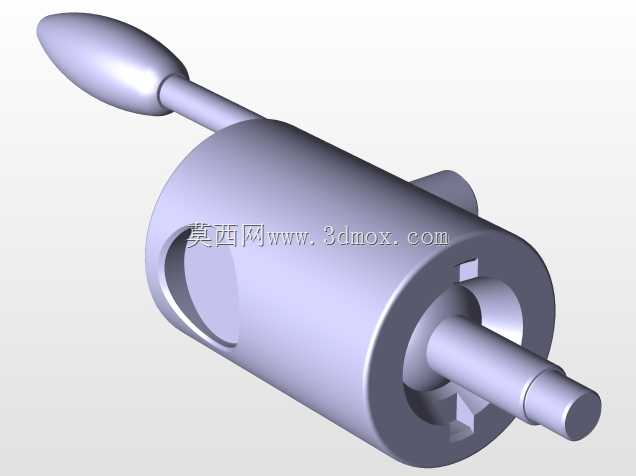

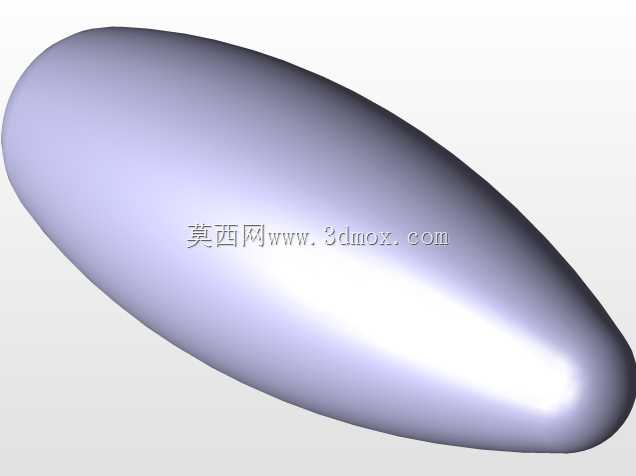

　　从结构组成看，零件一端为完整球面，另一端为阶梯圆柱轴。球面区域需要保证较高的圆度与表面连续性，因为它直接决定铰接运动的平顺性。若球心与杆部轴线存在偏心，转动过程中会出现卡滞、局部应力集中以及配合间隙不均等问题。建模时应先确立球心与杆轴的公共基准，再以旋转特征生成主体轮廓，避免多段曲面拼接造成的曲率突变。球面与杆身相接处采用平滑过渡，既降低应力集中系数，也便于后续表面处理与装配导入。

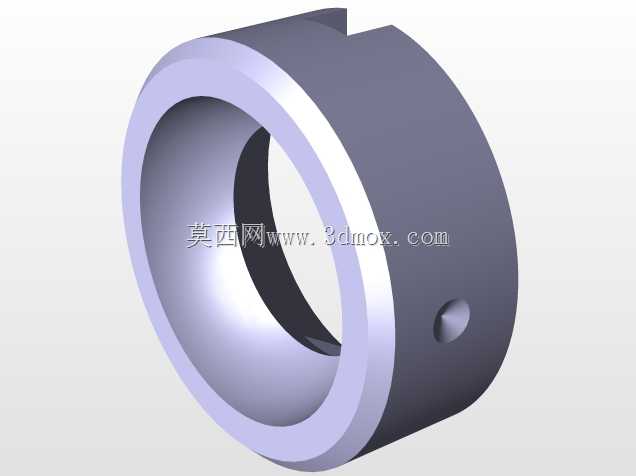

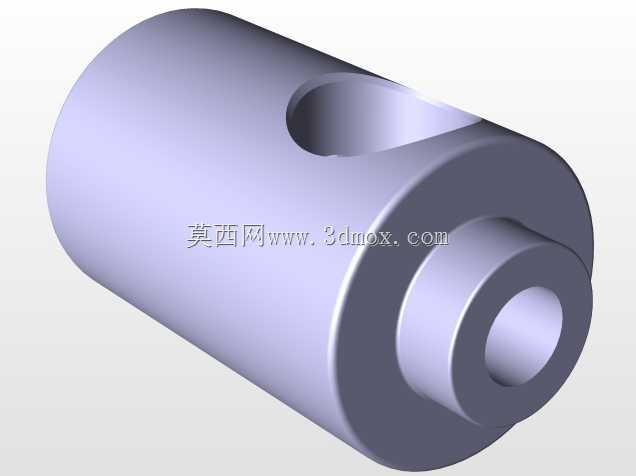

　　杆部采用阶梯轴形式，并非单纯为了节省材料，而是服务于明确的安装边界。靠近球面的大直径段通常作为主要承载轴颈，可与衬套、轴承孔或支架孔形成配合；末端较小直径段则可用于穿装开口销、锁紧螺母、挡圈，或插入定位孔实现轴向固定。轴肩位置构成轴向定位面，装配时能够限制球节沿杆部轴线方向的窜动。设计轴肩圆角时需控制半径，既要避免锐边导致的疲劳裂纹，也要防止圆角过大影响配合件端面贴合。

　　实际选型中，球形直径决定允许的摆角范围与接触承载能力。球径越大，接触应力分布越均匀，但所需球窝包络空间也随之增加；杆径则与剪切、弯曲强度直接相关。若机构工作时存在频繁摆动，配合面间会产生微动磨损，因此球面与轴颈的尺寸公差、表面粗糙度以及硬化层深度都需要结合工况确定。对于轻载仪表机构，可采用较小的配合间隙以提高回差控制精度；对于重载传动连杆，则应优先保证接触强度并考虑润滑脂储存空间。

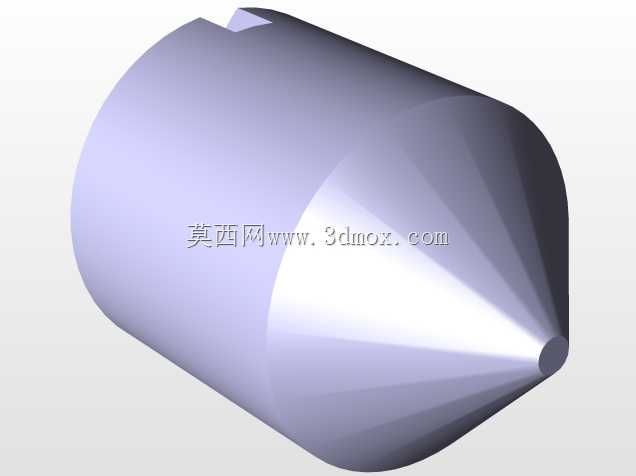

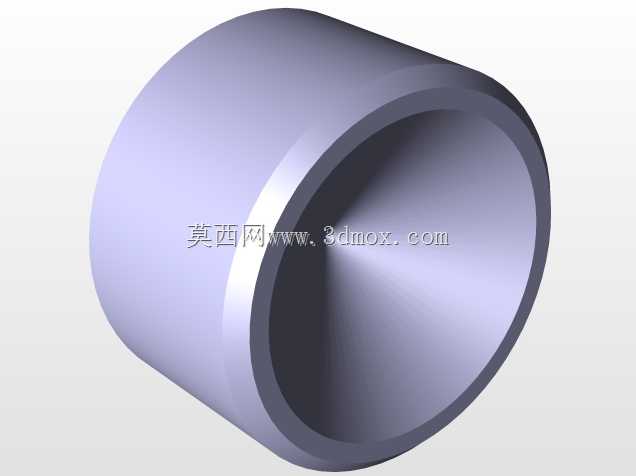

　　安装边界方面，该零件沿杆部轴线方向需要预留插入长度与锁紧空间，球面侧则需要预留足够的摆动包络体，避免球头在极限摆角下与支座边缘发生干涉。三维建模完成后，应在装配环境中检查球心相对安装面的位置、杆部伸出长度以及阶梯轴各段的配合关系，并通过运动包络分析验证最大摆角。若球窝采用分体式压盖结构，还需同步校核球头装入路径，防止装配时球面被刮伤。

　　这类构件虽然外形简单，但对基准同轴度、球面连续性和轴肩定位精度要求较高。合理的结构设计能够使机构在承受拉压载荷的同时保持灵活转动，减少因安装误差带来的附加弯矩，从而提升整套联动装置的工作稳定性与使用寿命。
