鲍尔瓦夫传感配套液压管路连接接头

　　该零件属于传感检测回路中的管路连接件，常见于液压站阀块到压力传感器的取压支路，也可在气动检测、润滑系统中作为转接接口使用。现场安装时，六角段用于普通开口扳手施加拧紧力矩，外螺纹段旋入阀块或油路块的对应螺纹孔，中间轴肩作为拧紧限位，避免过度旋入损伤阀块基面。

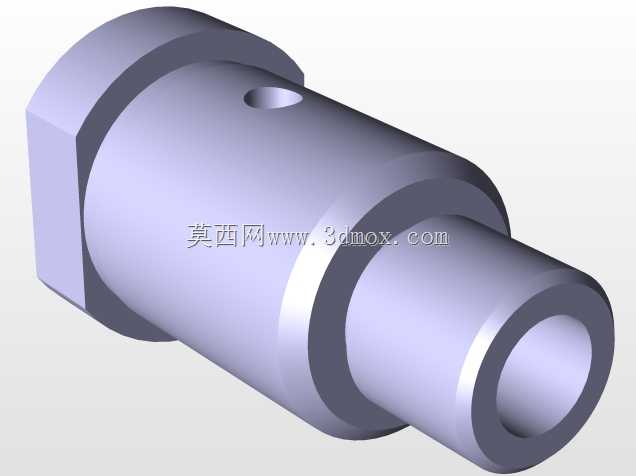

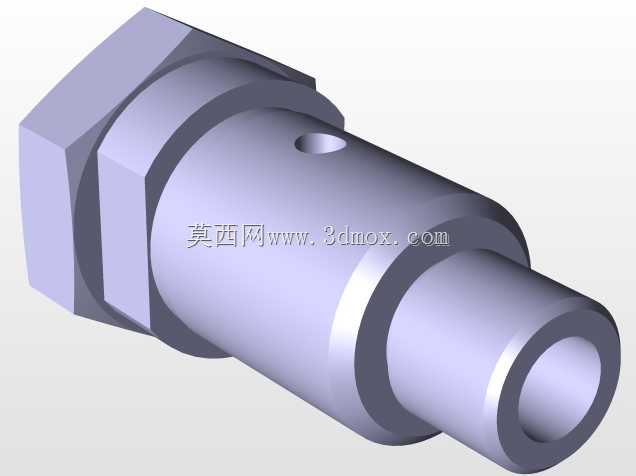

　　从结构上看，零件采用阶梯轴布局：左端为外六角驱动结构，适合常规扳手操作，无需专用工装；中段为光轴定位面，可与安装孔形成径向限位，也可在需要时加装密封圈或挡圈；右端为空心插接段，内孔贯通，用于流体介质导通。筒壁上的径向小孔是该零件的关键特征，它将主通路与外部检测腔连通，使传感器能够采集管路内的压力波动，同时避免传感器直接伸入主流道造成流阻增大或冲蚀损坏。

　　设计这类接头时，首先要确定通径与壁厚。内孔直径需满足传感器响应速度要求，孔径过小会增加阻尼，使压力信号滞后；孔径过大则削弱管壁强度，尤其在高压脉动工况下容易在径向孔交汇处产生应力集中。中段径向孔的位置通常避开螺纹根部和轴肩过渡区，因为这些区域本身存在装配应力，再叠加开孔会形成复合应力集中。孔口应做去毛刺处理，防止铁屑在装配后进入传感器膜片造成测量漂移。

　　六角到圆柱的过渡采用圆角或倒角，可降低热处理和装配过程中的开裂风险。右端插接段外圆需要控制同轴度，若与六角段不同轴，拧紧后接头会产生偏斜，导致密封面贴合不均。内孔表面粗糙度不宜过高，粗糙的流道壁会在高频压力波动下产生附加噪声，影响传感器信噪比。对于液压应用，流道交叉处通常会在三维模型中检查锐边，并在工程图中标注去除毛刺、清理切屑的要求。

　　安装边界方面，六角对边尺寸决定扳手空间，布局时要在阀块周围预留足够的扳手回转半径，避免与相邻接头、管线或电气插头干涉。中段轴肩直径决定贴合面大小，轴肩端面与阀块表面之间可设置组合垫圈或O型圈密封，因此模型中需要预留密封件压缩空间。右端插入深度要与阀块孔深匹配，插入过深可能顶到孔底，过浅则会减少螺纹啮合长度，影响承压能力。

　　在三维建模过程中，应先建立回转体主体，再通过拉伸切除生成内孔和径向检测孔，最后完成六角特征。倒角和圆角不要省略，因为这些细节直接影响后续数控加工的走刀路径和有限元应力判断。装配验证时，可将接头模型放入阀块组件，检查扳手操作空间、传感器安装方向以及管线弯曲半径。对于需要选型的工程师，该结构的价值在于把取压、转接和传感器安装界面整合到一个零件上，减少了额外过渡接头数量，也降低了外泄漏点。

　　实际工况中，这类零件还要考虑介质兼容性。若用于乳化液或腐蚀性气体，材料和表面处理需相应调整；若用于高压系统，螺纹啮合长度、轴肩承压面积和径向孔直径都要重新校核。模型中保留的空心结构、径向孔和六角驱动段，正是围绕“可靠取压、方便装拆、减少泄漏”这三个目标展开的。结构看似简单，但每一段直径、每一处孔位都对应装配空间、密封形式和传感器测量稳定性的约束，适合作为液压检测支路设计、阀块布局练习和机加工艺规划的参考样件。
