工业传感设备用锁紧连接接头结构

　　在工业现场的传感检测回路里，这类接头往往承担着传感器本体与安装基座之间的定位、锁紧与介质导通作用，常见于气动检测工位、流体压力采样点、自动化产线的位置传感模组中。它的结构并非单纯的外饰件，每一段轮廓都对应实际装配中的约束需求。

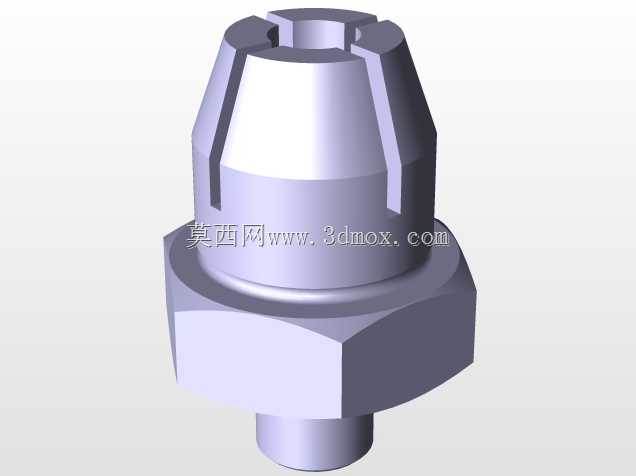

　　从下部开始看，最底端的小直径圆柱段是插入端，装配时会伸入基座对应的光孔内，起到径向初定位作用，避免拧动上部结构时整体发生偏摆。插入端上方紧邻的是六角台阶段，这是整个零件唯一的标准扳手受力位，对边尺寸按照常规开口扳手或套筒的规格预留，现场装配无需定制工装，普通呆扳手即可施加拧紧力矩。六角段的厚度经过权衡，过薄会导致承压面压溃，过厚则会挤占周边安装空间，在密集排布的传感阀岛上，相邻接头的扳手间隙往往只有几毫米，这个厚度直接决定了工位布局的最小间距。

　　六角段上方是过渡锥面与圆柱主体的组合。锥面并非装饰斜面，它可以在装配时引导上部结构顺利进入对接孔，同时在拧紧过程中形成轴向预紧，让下端面与基座安装面紧密贴合，起到辅助密封与防松的效果。圆柱主体外圆分布的四道轴向开槽是整个结构的核心特征，这些槽将上端部分分割成若干弹性瓣片。当内部穿过传感探针或管路接头时，旋入配套的压紧螺母即可迫使瓣片向内收缩，抱紧内部穿过的元件，既可以固定探针的插入深度，也能抵消设备运行中的振动，防止传感位置出现漂移。

　　顶端的内凹孔是工作通道，传感元件的探测端或导压管路从这里伸入，孔口的倒角做了钝化处理，避免安装时划伤探针外护套或管路密封圈。开槽的宽度、深度以及瓣片的壁厚都经过力学层面的匹配：壁厚过大则瓣片刚性太强，收缩量不足，无法可靠抱紧不同直径公差的探针；壁厚过小则反复开合后容易产生塑性变形，失去锁紧能力。槽底与圆柱主体的交接处做了圆角过渡，避免应力集中导致瓣片从根部断裂，这一点在有周期性振动的冲压、锻造设备周边的传感安装场景中尤为重要。

　　安装边界方面，该零件的最大外轮廓由六角段的对边尺寸决定，轴向总高度从下端插入端面到顶端面计算，占用的垂直空间紧凑，适合安装在设备侧壁、阀岛面板或狭小的治具基板上。下端插入段的直径与基座安装孔采用小间隙配合，既能保证装配顺畅，又能限制接头的径向窜动。六角段的下端面是主要的轴向承载面，加工时需要保证与轴线的垂直度，否则拧紧后会出现接头歪斜，导致内部探针不同轴，影响检测精度。

　　在不同的应用场景中，这个结构可以适配多种传感元件：在压力检测回路里，它可以固定压力传感器的导压管，保证管路对接的同轴度；在位置检测工位，它可以锁紧接近开关的金属探针，调整探测距离后锁死，避免设备运行中因震动导致检测距离变化；在流体采样场景中，瓣片收缩后还可以配合密封圈，对穿过的采样管形成周向密封，减少介质泄漏的风险。

　　建模过程中，这类零件需要重点关注几个工程细节：一是六角段的对边尺寸与厚度要符合扳手空间的校核要求，二是轴向开槽的深度不能超过弹性变形允许的范围，三是各段同轴度需要在建模时通过全局基准约束，避免后续工程图中出现形位公差标注矛盾。瓣片的开合量可以通过截面草图直接测量，在设计阶段就能验证最大抱紧直径与最小收缩直径，不需要反复打样验证。整体结构没有复杂的曲面，全部由回转特征与拉伸切除组合而成，工艺性好，常规数控车削结合铣槽工序即可完成加工，适合批量配套在各类传感安装模组中。
