带轮毂凸台的工业传动链轮结构设计

　　这款带单侧轮毂凸台的链轮，核心作用是和标准滚子链条形成啮合传动，把旋转扭矩从一根轴传递到另一根轴，或是在轴与工装工位之间完成定比动力输送。在轻工输送线、包装设备的进给机构、小型自动化专机的动力分支、农机的局部传动单元里，这类结构十分常见——相比平片式链轮，加长的轮毂凸台能大幅提升和转轴的配合长度，不用额外加装厚隔套就能约束轴向窜动，尤其适合轴上安装空间紧凑、无法布置双锁紧挡圈的场景。

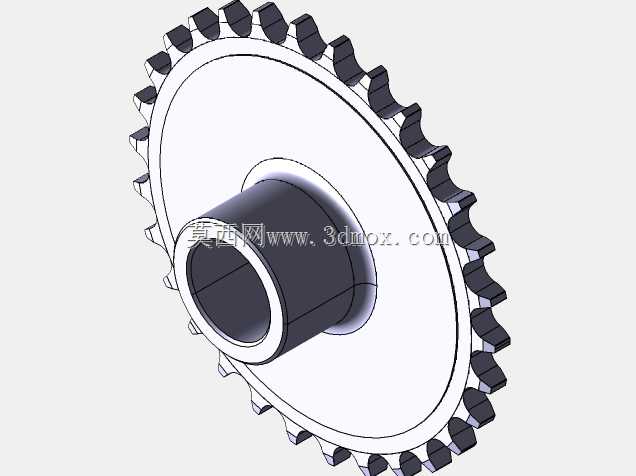

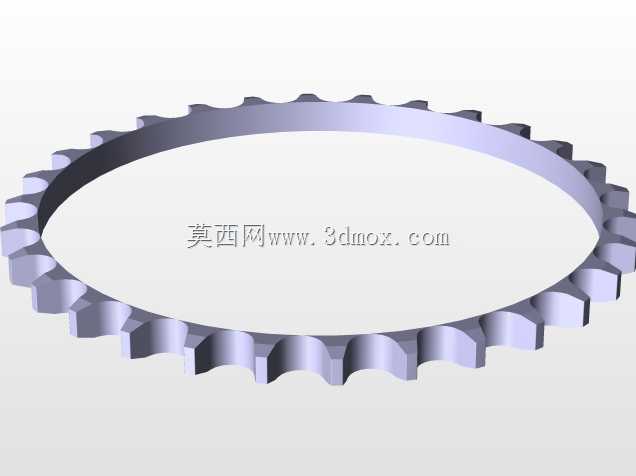

　　从实际装配边界来看，轮盘外缘均匀分布的渐开线啮合齿，齿槽轮廓完全贴合对应节距链条的滚子外圆，啮合过程中滚子可以顺畅滚入齿底，不会出现卡滞、顶齿或局部应力集中的问题。齿顶做了微小的倒角过渡，既可以在链条啮入时起到导向作用，也能避免装配过程中尖锐棱边划伤链条侧板或是操作工人的手套。轮盘主体采用等厚薄板结构，在保证轮齿根部抗弯强度的前提下，尽可能减少了整体转动惯量，对于频繁启停的分度传动工位来说，能降低驱动电机的瞬时负载冲击，也能减少传动过程中的惯量匹配误差。

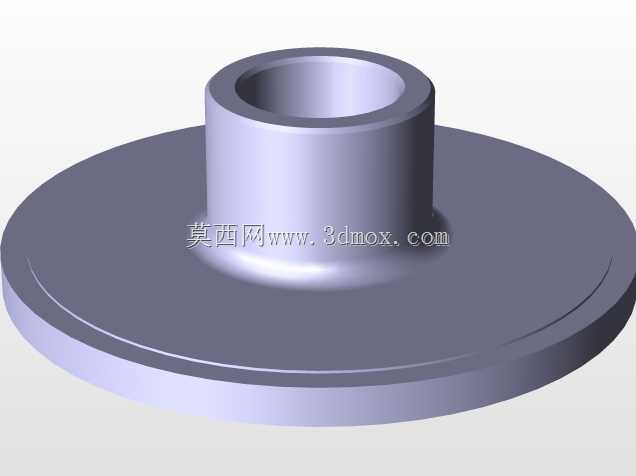

　　单侧延伸的圆柱轮毂是整个零件的安装核心，内孔为贯通式光孔设计，可根据实际选型需求加工成公差带H7的基准孔，适配对应的圆轴，也可进一步加工键槽、紧定螺钉孔来完成周向和轴向锁紧。轮毂的外圆和轮盘盘面采用大圆角过渡，而非直角相接，这一细节处理能大幅降低焊接或整体加工后的应力集中——如果是采用钢板焊接后再机加工的工艺路线，这个圆角区域可以避免焊缝直接处于受力拐点；如果是棒料直接一体加工成型，圆角也能减少淬火处理时的开裂风险。轮毂的轴向长度经过匹配设计，当链轮穿入转轴后，轮毂端面可以紧贴轴肩或是轴承内圈端面，直接完成轴向定位，不需要额外加工轴用卡簧槽，也省去了选配调整垫片的步骤。

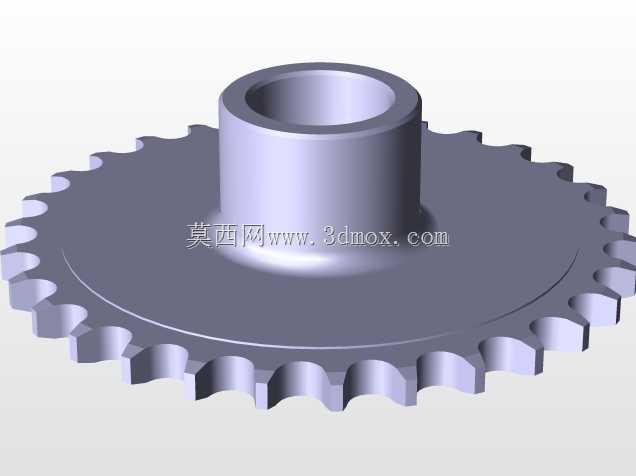

　　在设计建模的过程中，首先要锁定的是匹配链条的核心参数：节距、滚子直径、内节内宽，这三个数值直接决定了齿形的分度圆直径、齿根圆弧半径以及齿槽的开口宽度。建模时先绘制轮齿的单个齿形草图，通过圆周阵列完成全部轮齿的排布，之后再分别拉伸轮盘和轮毂实体，最后在衔接处添加过渡圆角，对齿顶尖边、轮毂端口棱边做倒角处理。整个建模过程需要重点控制齿形的位置度，保证每一个齿槽相对于内孔中心的分度误差在允许范围内，否则实际运转时会出现链条忽紧忽松、多边形效应加剧的问题，不仅会产生明显的传动噪音，还会加速链条滚子和齿面的磨损。

　　从受力特性来看，链轮工作时的载荷主要集中在啮合齿的齿面和齿根部位，扭矩通过轮齿传递给轮盘，再经由轮盘传导到轮毂，最后通过轮毂和轴的配合传递出去。轮盘的厚度设计需要和传递扭矩匹配，过薄会导致轮盘在重载下发生翘曲变形，使得齿面和链条无法全宽啮合，出现偏磨；过厚则会造成材料浪费，同时增加不必要的转动惯量。这款结构的轮盘厚度和轮毂外径形成了合理的比例，轮毂部分的壁厚也满足锁紧时的挤压强度要求，即便是在轮毂上加工紧定螺钉孔，也不会因为壁厚不足导致装配时出现轮毂开裂的问题。

　　在实际设备布局中，这类链轮通常会成对使用，分别安装在主动轴和从动轴上，两轴的平行度需要严格控制，否则链条会出现跑偏，持续摩擦链轮齿面的一侧，短时间内就会把齿面磨出凹痕。同时链轮的轴向定位要保证两个链轮的轮齿处于同一平面内，偏差过大会导致链条侧板和轮齿侧面持续摩擦。这款带加长轮毂的结构，在安装时可以直接以轮毂端面作为定位基准，靠紧轴上的定位面，很容易就能保证轴向位置精度，相比薄型平片链轮，大幅降低了现场装配的调试难度。

　　在日常维护场景中，这类一体结构的链轮没有多余的拼接缝隙，不会在齿根和轮盘的衔接处积存输送线上的粉尘、碎屑，清理维护时只需直接擦拭齿面和轮毂表面即可，适合用在有少量粉尘的加工车间、包装生产线等场景。如果是在有腐蚀风险的环境中使用，也可以在该三维模型的基础上调整材质，或是追加表面镀层、发黑等处理特征，不需要改动核心的啮合和安装结构，就能适配不同的工况需求。
