渐开线花键传动轴结构设计

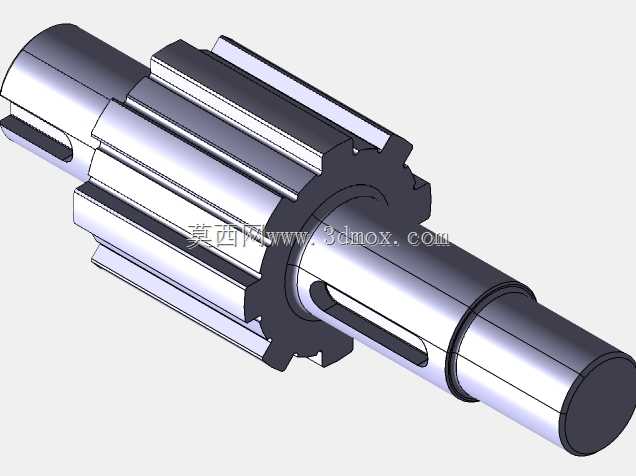

　　该零件为带平键键槽的渐开线花键传动轴，整体采用阶梯轴布局，中段为外花键齿段，两端为不同直径的光滑圆柱轴颈，轴颈上开设平键键槽，用于安装齿轮、带轮或联轴器等传动部件，实现扭矩的传递与轴向定位。花键段采用多齿啮合结构，相比单键连接，其承载能力更强，对中性更好，导向精度更高，可在高速、重载或需要轴向滑移的传动工况下稳定工作。

　　从实际应用场景来看，这类花键轴常见于机床变速箱、汽车变速器、工程机械传动箱以及自动化设备的进给机构中。在变速箱内部，花键轴既可以通过花键齿与滑移齿轮配合，实现齿轮沿轴向滑动换挡，也可通过两端轴颈支撑在轴承上，将输入扭矩传递给下游传动组件。两端的平键键槽则用于固定安装在轴端的传动件，防止传动件与轴之间发生相对转动，保证扭矩传递的可靠性。

　　设计过程中，首先需要根据传动系统的额定扭矩、转速以及预期寿命，确定花键的齿数、模数、压力角以及分度圆直径，同时校核齿面接触强度和齿根弯曲强度，避免在重载工况下出现齿面磨损、崩齿或塑性变形。阶梯轴的各段直径需要结合轴承内径、密封件尺寸以及安装零件的孔径进行匹配，轴肩高度需满足轴承和传动件的轴向定位要求，同时要预留足够的装配空间，避免装配时出现干涉。轴上的键槽尺寸需符合对应轴径的标准规范，键槽的对称度、深度公差需要严格控制，否则会导致键连接受力不均，加剧键和键槽的磨损，甚至引发传动冲击。

　　外形尺寸与安装边界方面，该轴的总长、各轴段长度以及花键段长度需要匹配箱体内部的安装空间，两端轴颈的同轴度、花键齿圈相对于轴颈的径向跳动是关键形位公差指标，直接影响轴运转时的平衡性和传动精度。轴的两端通常设计有倒角，方便轴承、齿轮等零件的压装，轴端的中心孔作为加工基准，用于车削、磨削和检测过程中的装夹定位。在加工工艺上，一般先进行圆钢下料，通过车床完成各轴段的粗车和精车，随后铣削平键键槽，再采用滚齿或插齿工艺加工外花键，热处理后对轴颈和花键齿面进行磨削，以达到设计要求的尺寸精度和表面粗糙度。

　　在三维建模时，需要先绘制轴的回转截面，通过旋转特征生成阶梯轴基体，再依据花键参数绘制渐开线齿廓，通过阵列或扫描特征生成全部花键齿，随后切除键槽特征并添加倒角、圆角等工艺结构。建模过程中需保证各特征的尺寸关联，方便后续根据选型需求修改参数，同时要还原真实的工艺细节，比如轴肩处的退刀槽、键槽端部的铣刀圆角，这些细节会直接影响后续工程图的出图准确性和实际加工可行性。

　　从设备选型角度，选用该类花键轴时需要确认花键的配合制式、轴颈支撑方式以及工作环境的润滑条件。若用于需要轴向滑移的场合，花键齿面需要保证较高的加工精度并采取适当的表面处理，降低滑动阻力并提升耐磨性；若用于固定传动场合，则可选用配合较紧的花键副，提升连接刚性。轴的材质通常选用中碳钢或合金结构钢，通过调质、表面淬火等热处理方式提升综合力学性能，满足不同载荷工况的使用需求。
