圆柱螺旋压缩弹簧精密三维结构设计

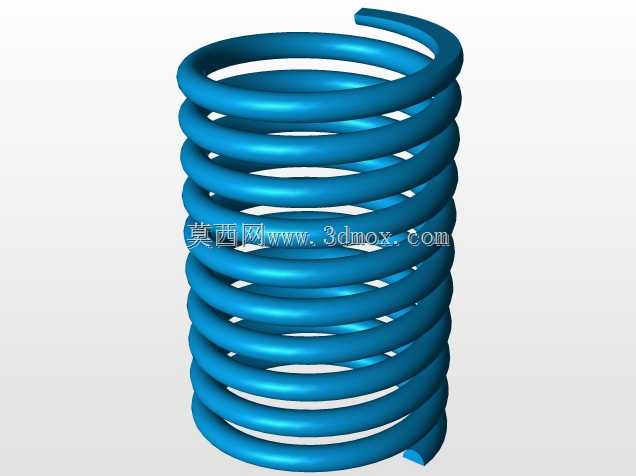

　　在各类机械结构的弹性支撑、缓冲吸能与力值补偿场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础弹性零件，本次完成的三维结构完整还原了等节距圆柱压缩弹簧的实体形态，两端支承圈的并紧结构、有效圈的螺旋升角过渡、簧丝截面的连续扫略路径均按照常规压缩弹簧的工程设计逻辑构建，可直接用于设备装配阶段的空间干涉校验、受力工况模拟以及配套安装座的结构匹配设计。从实际设备选型的维度来看，这类弹簧常被布置在阀门的启闭复位工位、自动化产线的缓冲限位机构、工装夹具的压紧组件、工程机械的悬架减振单元以及精密仪器的力值加载结构中，不同工况下对弹簧的刚度、极限压缩量、疲劳寿命要求存在明显差异，建模阶段就需要把这些边界约束融入几何特征的定义过程。该弹簧的主体为等直径圆柱螺旋形态，簧丝采用圆形截面，沿螺旋线连续扫掠形成整体结构，两端设置并紧的支承圈，支承圈不参与弹性变形，主要作用是保证弹簧受压时端面与安装座平面充分贴合，避免工作过程中出现偏载、侧弯导致的早期失效。有效工作圈的节距均匀一致，在自由状态下相邻簧丝之间预留足够的间隙，该间隙需要匹配最大工作载荷下的压缩变形量，防止圈与圈发生并紧接触后刚度突变，影响整套机构的力值输出特性。建模过程中首先确定弹簧的中径、簧丝直径与有效圈数三个核心参数，这三个参数直接决定弹簧的刚度理论值，刚度与簧丝直径的四次方成正比，与中径的三次方、有效圈数成反比，参数调整时不能仅关注几何外观是否协调，

　　必须同步校核受力后的切应力是否落在材料许用应力范围内。螺旋扫掠路径的生成需要严格控制升角，常规压缩弹簧的螺旋升角通常取较小数值，升角过大会导致弹簧受压时失稳风险上升，长径比偏大的弹簧还需要在结构设计阶段校核压杆稳定性，必要时配套导杆或导套结构约束径向位移。两端支承圈的磨平处理在三维模型中通过端面切除特征实现，磨平长度通常不超过四分之三圈，保证支承端面有足够的接触面积，同时不会因为切除量过大影响端部的结构强度。从安装边界来看，弹簧装入安装位后，两端面分别与上下定位面贴合，若采用孔内安装方式，安装孔的直径需要比弹簧外径留出适量径向间隙，补偿弹簧受压时外径膨胀带来的尺寸变化，间隙过小会导致弹簧外壁与孔壁摩擦卡滞，

　　间隙过大则无法起到径向导向作用；若采用导杆安装方式，导杆直径需要略小于弹簧内径，同样预留合理的活动间隙，避免导杆与簧丝内壁发生摩擦剐蹭。自由长度的设定需要结合预压缩量与工作行程综合确定，预压缩量用于消除安装间隙，保证弹簧在初始工位就提供稳定的预紧力，工作行程则对应机构动作过程中弹簧需要吸收的位移量，二者相加后的总变形量不能超过弹簧的最大允许压缩量，否则会出现簧丝应力超限、永久变形甚至断裂的问题。在三维装配环境中调用该模型时，可以直接完成相邻零件的间隙检查，比如验证弹簧最大压缩状态下是否会与周边的紧固件、传动件发生空间干涉，也可以结合运动仿真模块模拟弹簧在循环载荷下的变形过程，观察弹簧在全行程中是否存在偏摆、与导向结构异常接触的问题。针对有疲劳寿命要求的高频往复工况，还可以在模型基础上附加材料属性参数，导入有限元分析模块求解不同圈数位置的应力分布，重点关注支承圈与有效圈过渡位置的应力集中情况，该区域是压缩弹簧疲劳断裂的高发位置，若仿真结果显示应力峰值过高，可通过调整端部并紧圈的过渡圆角、优化节距分布的方式降低应力集中水平。该模型的几何连续性处理到位，螺旋曲面与两端并紧段的过渡无突兀折角，在后续生成工程图纸时可以直接导出准确的螺旋线展开尺寸、簧丝直径、中径、自由长度、支承圈数等加工所需的参数，避免二维制图中螺旋结构表达不清导致的加工偏差。对于设备改造类项目，工程师可以直接在装配体中修改该弹簧的核心参数，快速匹配新工况下的刚度与尺寸需求，

　　无需从零开始搭建螺旋扫略特征，大幅缩短弹性元件选型迭代的周期。在仓储物流设备的顶升机构、包装机械的压合工位、五金模具的卸料组件中，这类等节距圆柱压缩弹簧都承担着力值输出与缓冲复位的核心作用，精准的三维模型能够在设计阶段就规避安装空间不足、压缩行程超限、刚度匹配错误等常见问题，减少后续物理样机调试阶段的零件返工次数。建模时没有添加多余的装饰性特征，所有几何结构都服务于实际加工与装配需求，簧丝截面的轮廓完整，螺旋路径的曲率连续，无论是用于3D打印样件验证，还是导入加工设备编制卷簧工序，都能够提供准确的几何依据。针对不同表面处理需求，模型也预留了外观调整空间，可根据工况要求赋予镀锌、发黑、喷塑等不同的表面外观属性，用于整机装配效果的可视化展示。
