矩形截面钢丝圆柱螺旋压缩弹簧

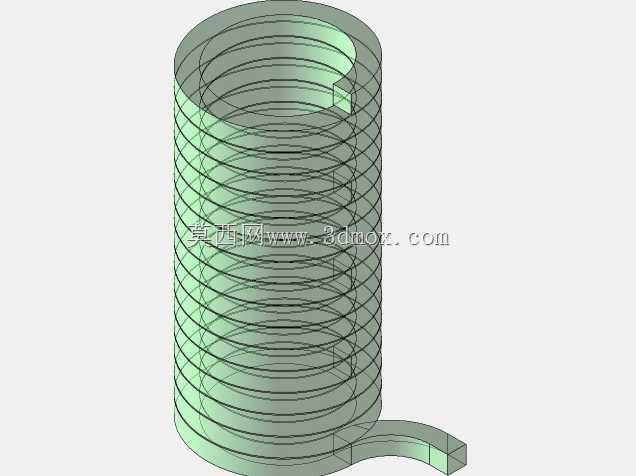

　　在重载、空间受限且对刚度线性度要求较高的机构中，普通圆截面弹簧往往难以同时满足承载能力、安装高度和疲劳寿命的平衡，矩形钢丝螺旋弹簧因此成为常见选择。该模型以矩形截面线材沿圆柱螺旋线扫掠成型，两端保留并圈与磨平结构的设计意图，用于在装配后形成稳定支承面，减少工作过程中的偏载与侧向窜动。建模时没有把弹簧简化为单一中心线加圆管，而是保留了矩形截面在螺旋升角作用下的真实扭转关系，这一点对后续干涉检查、并圈位置判断以及相邻零件间隙确认非常关键。

　　从功能上看，这类弹簧主要承担压缩储能、缓冲吸振和恒力复位任务。在模具、阀门执行机构、离合器、压紧装置以及一些传感器预紧机构里，弹簧需要在较短行程内提供较大抗力，矩形截面相比圆截面具有更高的材料利用率，相同外径和有效圈数下可获得更大刚度，同时侧向轮廓更规整，有利于在导向孔或导向套内工作。模型中螺旋体的外径、内径和中径关系清晰，设计者可据此判断导向件与弹簧外径之间的配合间隙，也能校核内部穿过的轴、杆或线束是否会在压缩到并圈前发生接触。

　　设计思路上，矩形钢丝弹簧不能只关注自由高度和总圈数。截面长边、短边的摆放方向会直接影响应力分布和卷制成型难度；有效圈数决定刚度区间，端圈厚度和磨平量则决定安装基准。该三维结构把端部支承圈与有效工作圈连续表达，便于在装配环境中测量压并高度，而不是依赖二维公式粗略估算。对于需要做运动仿真的工程师来说，连续实体还能用于观察弹簧在极限压缩位置是否与套筒台阶、孔口倒角或紧固件发生摩擦，尤其在高频往复工况下，这类早期检查能明显减少后期返工。

　　实际选型时，安装边界应优先锁定。弹簧外径需要与容纳孔保留合理间隙，以补偿制造公差、侧向弯曲和表面处理层厚度；内径则要大于穿过件的最大实体尺寸，并考虑端部收口或毛刺带来的局部收缩。自由高度不是越大越好，过高的预压量会使初始应力偏大，过低又会导致机构在振动工况下出现松脱。该模型可直接用于截取不同工作高度下的空间占位，帮助设计者确认安装面之间的最小距离、最大压缩行程以及压并余量。若用于传感器预紧，还可以结合测力曲线调整有效圈数，使弹簧在测量行程内提供相对平稳的压紧力，避免因刚度突变影响读数重复性。

　　从结构细节看，矩形线材在卷绕后截面并非简单保持水平，其内外侧材料变形程度不同，三维模型保留这种几何关系有助于工程人员理解应力集中区域。端部并圈虽然不参与主要变形，但对垂直度、支承稳定性影响显著；若端圈与邻圈过渡不平顺，受载时容易产生局部接触磨损。模型呈现的连续螺旋表面可用于检查端圈贴合范围、开口位置以及磨平后剩余截面厚度，这些都是图纸标注和工艺评审时容易遗漏的点。

　　在设备维护和备件测绘场景中，这类模型同样具有价值。现场测量旧弹簧时，矩形截面的边长、圆角、中径和有效圈数往往因压缩变形或锈蚀而难以一次测准，通过三维建模反推不同参数下的外形占位，可以与安装腔尺寸进行交叉验证。若弹簧工作在高温、腐蚀或频繁交变载荷环境，还应在几何确认后进一步校核材料、切应力和疲劳极限，而不是仅凭外观相似替换。该模型提供的是结构表达和空间验证基础，真正用于定型时仍需结合载荷谱、端部加工方式和表面处理要求完成工程计算。

　　总体而言，矩形钢丝圆柱螺旋弹簧的价值在于用紧凑体积提供较高而稳定的轴向刚度。三维建模的重点不在外观，而在把螺旋升角、截面方向、端圈支承和压并边界准确传递给后续设计环节。通过在装配中直接模拟弹簧与导向孔、芯轴、压盖和限位结构的关系，结构工程师可以更早发现行程不足、径向干涉、支承偏斜等问题，从而提高机构在长期运行中的可靠性。
