平面涡卷式恒力发条弹簧结构设计

　　这款平面涡卷弹簧属于接触型平面卷簧，和常见的圆柱螺旋压缩、拉伸弹簧受力逻辑完全不同，它的储能与复位行程全部在同一平面内完成，不需要预留轴向伸缩空间，在很多轴向尺寸受限的机构里，是替代圆柱弹簧的首选弹性元件。

　　从实际应用场景来看，这类弹簧最常出现在需要恒定收卷拉力或者长行程自动复位的机构中：比如小型线缆收线器里，它可以在拉出线缆的全程提供几乎无波动的回缩拉力，避免线缆松脱垂挂；在门窗配重、升降显示器支架、抽屉缓回结构中，它可以抵消被支撑件的自重，让升降操作手感均匀，不会出现行程两端拉力突变的卡顿感；在仪器仪表的指针复位机构、小型定时器的储能结构、手动工具的自动回缩组件里，它也能依靠自身卷绕的变形储存能量，在外部约束解除后平稳输出复位扭矩。

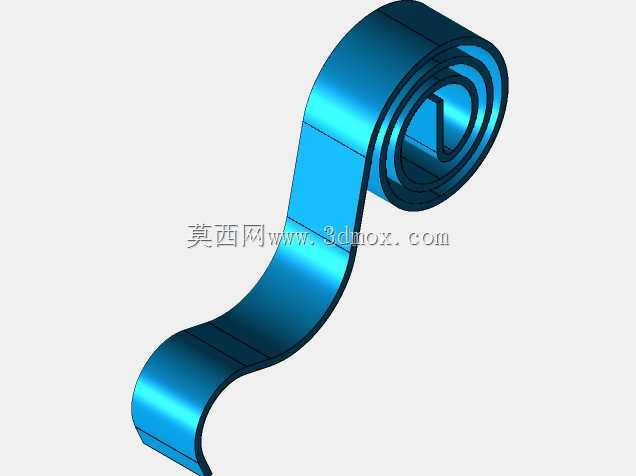

　　设计这类弹簧时，首先要确定的是带材的参数与卷绕圈数。弹簧的输出扭矩和带材厚度的三次方成正比，和带宽成正比，和卷绕的工作直径成反比，因此选型时不能只看外观尺寸，必须先核算机构需要的最小复位扭矩、最大工作行程对应的卷绕圈数。这款模型采用等厚度等宽的弹簧钢带制作，内端预留了直段弯折卡口，用来固定在机构的中心转轴卡槽内；外端同样延伸出平直带段，可通过螺钉压块或者卡槽固定在机构的外壳内壁上，安装时不需要额外焊接或者复杂紧固件，装配工序非常简便。

　　从外形尺寸与安装边界来看，整个弹簧的最大外轮廓是卷紧状态下的外圆直径，设计安装腔时，内圈固定轴的直径不能过小，否则弹簧带材在工作时的弯曲应力会超过材料的许用疲劳极限，长期往复卷绕容易出现断裂；外壳的内腔直径要比弹簧完全放松状态下的外圆直径单边留出0.5~1mm的间隙，避免弹簧外圈和壳壁发生摩擦，额外增加运动阻力甚至刮伤带材表面。弹簧的轴向厚度等于钢带的宽度，因此安装腔的轴向宽度只需要比带宽大0.2~0.3mm即可，既可以限制弹簧在工作时发生轴向窜动，又不会因为间隙过小夹死带材导致卷收卡滞。

　　这款弹簧的功能特性十分突出：和圆柱螺旋扭转弹簧相比，它在相同的储能容量下体积可以缩小30%以上，而且输出扭矩随卷绕圈数的波动更小，在整个有效工作行程内拉力曲线非常平缓。它不需要搭配导杆、导套之类的导向零件，自身的卷绕结构就可以约束变形方向，整套机构的零件数量更少，故障率更低。弹簧带材的表面一般会做淬火回火处理，硬度控制在HRC42~48区间，既保证足够的弹性极限，又避免硬度过高导致带材脆断。部分有防腐需求的使用场景下，还可以在带材表面做发黑或者镀锌处理，不影响弹簧的力学性能。

　　建模过程中，这类涡卷弹簧不能直接用普通螺旋线扫描生成，因为它的每一圈带材在自由状态下是相互贴合的，工作时才会逐层松开。建模时需要先绘制阿基米德涡线路径，再根据内端固定卡口、外端安装直段的尺寸要求对路径两端做切向延伸，最后将矩形钢带截面沿路径扫描成型，才能还原真实弹簧的卷绕形态，保证后续装配干涉检查的准确性。在机构装配验证阶段，还要模拟弹簧从完全卷紧到完全拉出的全行程状态，确认每一圈带材松开过程中都不会和周边的转轴、壳体凸台、其他传动零件发生运动干涉，尤其是内端卡口和转轴的配合位置，要保证受力时不会出现滑脱，卡口处的弯折圆角不能过小，避免应力集中导致根部断裂。
