等节距圆柱螺旋压缩弹簧结构设计

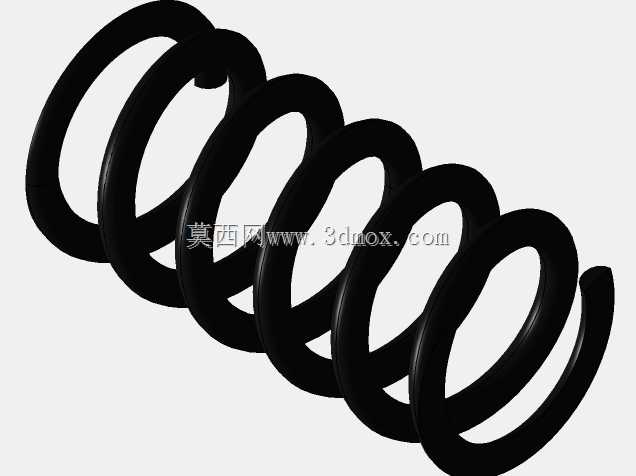

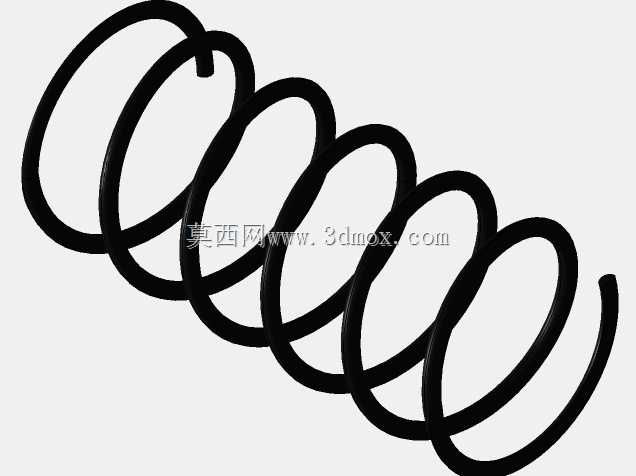

　　在各类需要缓冲、储能或复位的机械结构里，圆柱螺旋压缩弹簧几乎是绕不开的基础件。这个模型呈现的是一款等节距、两端并紧磨平的常规压缩弹簧，整体由圆截面金属线材绕制而成，圈与圈之间在自由状态下保留均匀间隙，受力后沿轴向产生压缩变形，卸载后依靠材料弹性恢复原有高度。

　　从实际使用场景看，这类弹簧常出现在阀门启闭机构、离合器压盘、模具卸料板、自动化夹具、仪表测头以及各类需要预紧或减振的装配位置。选型时不能只看承载力，还要结合安装空间校核自由高度、压并高度、外径与内径，避免弹簧在孔内发生卡滞，或在导杆上出现偏磨。模型中弹簧的螺旋升角、中径和线径比例协调，属于典型的通用压缩构型，既没有采用变节距来实现变刚度，也没有做端部收口或拉钩设计，因此功能边界清晰，主要承担轴向压力，不适合承受明显的横向载荷或扭转力矩。

　　设计这类弹簧时，首先要确定的是工作载荷与变形量之间的关系。弹簧刚度由线径、中径、有效圈数和材料剪切模量共同决定：线径增大或中径减小都会使刚度上升，有效圈数增加则会让弹簧变软。模型保留了完整的螺旋扫掠路径，能够直观看到有效圈与支承圈的过渡。两端并紧的圈数用于保证站立稳定，磨平端面则能让载荷更均匀地传递到相邻零件，减少局部应力集中。若端面不磨平，装配后容易出现倾斜，导致弹簧在压缩过程中侧向弯曲，早期失效风险明显增加。

　　外形尺寸方面，需要重点关注三个边界：自由高度决定安装前的空间预留，压并高度决定极限压缩位置，外径或内径决定与安装孔、导向轴的配合间隙。工程上通常会在弹簧外径与安装孔之间留出适当间隙，以补偿制造公差和受压时的直径膨胀；若采用导杆导向，则导杆直径应略小于弹簧内径，并控制表面粗糙度，避免划伤线材表面。弹簧的端部支承面应与相邻垫圈或座孔贴合，垂直度不足会造成偏心承载，使实际应力分布偏离计算值。

　　从建模思路看，该结构适合采用螺旋线加圆截面扫掠的方式生成主体，再对两端进行并紧和端面切除处理。螺旋线的节距设置需要区分有效工作圈与端部并紧圈：中间段保持等节距以获得线性刚度，两端节距逐步减小直至贴合并形成支承面。磨平端面时要控制磨削量，既要保证端面平整，又不能削弱端部线材截面。对于结构工程师而言，这种三维模型的价值不只在外观展示，更在于可以直接装入装配体，检查弹簧在全行程中是否与周边零件干涉，并在动画或运动仿真中观察压缩、复位过程是否顺畅。

　　在材料与工艺层面，圆截面线材适合大批量卷制，热处理后可获得稳定的弹性性能。表面处理则根据使用环境选择，普通设备中常见发黑或涂漆，腐蚀环境下可能采用不锈钢或镀层。虽然模型本身不体现材料牌号，但结构形式已经限定了它的适用范围：中等载荷、轴向压缩、行程稳定、对刚度线性度有要求的场合。若用于高频往复运动，还需进一步校核疲劳寿命和共振问题，必要时调整有效圈数以避开设备工作频率。

　　装配时还要考虑预压量。完全无预压的弹簧在设备启动瞬间容易产生冲击和噪声，而预压过大又会缩短有效行程并提高安装力。合理的做法是让弹簧在装配位置即承受一定初始载荷，在最大工作位置仍保留足够余量，避免接近压并状态。压并圈虽然不参与主要变形，但会影响总高度和端部稳定性，因此在三维布局阶段就应把它计入尺寸链，而不是只按有效圈估算。

　　总体来看，这款螺旋弹簧模型结构简洁、几何关系明确，适合作为通用机械设计中的标准弹性元件参考。它把线材直径、弹簧中径、节距、有效圈数和端部形式这些关键参数集中体现在连续螺旋体上，便于设计者在装配环境中判断空间边界、受力方向和运动行程。对于需要建立标准件库或进行机构验证的人来说，这种完整表达端部并紧与磨平特征的模型，比单纯示意性线圈更具工程使用价值。
