矿物铸件龙门式磨床床身结构

　　这套三维结构呈现的是一台采用矿物铸件作为主体承载件的龙门式磨床基础件，重点表达床身、立柱、横梁以及导轨安装面之间的空间关系。模型没有把主轴、砂轮架、防护罩、电气柜和排屑装置纳入进来，而是把注意力集中在大件几何边界、安装基面和运动轴布局上，适合在方案阶段用于校核整机轮廓、运动干涉和基础接口。

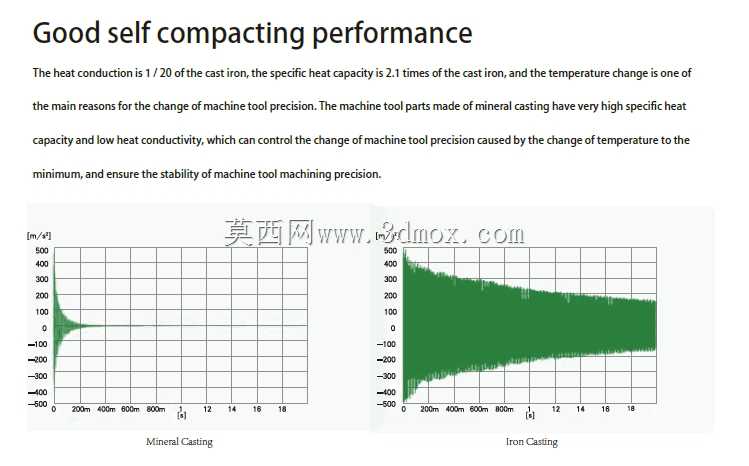

　　从实际加工场景看，这类结构主要服务于中大型平面、导轨面、模板类零件以及长条形精密零部件的磨削作业。龙门式框架跨越床身两侧，横梁承担横向进给与磨头垂直进给的支承任务，工作台沿床身纵向导轨往复运动。矿物铸件的应用价值在于其阻尼特性优于常规焊接钢构件和普通铸铁件，能够吸收砂轮接触工件时产生的高频振动，降低表面振纹风险，同时热膨胀系数较低，有利于维持长时间加工中的尺寸稳定性。

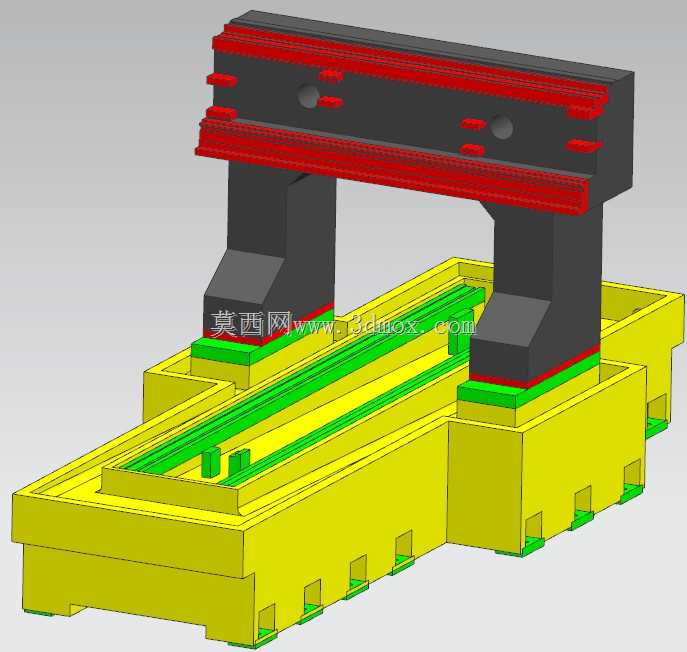

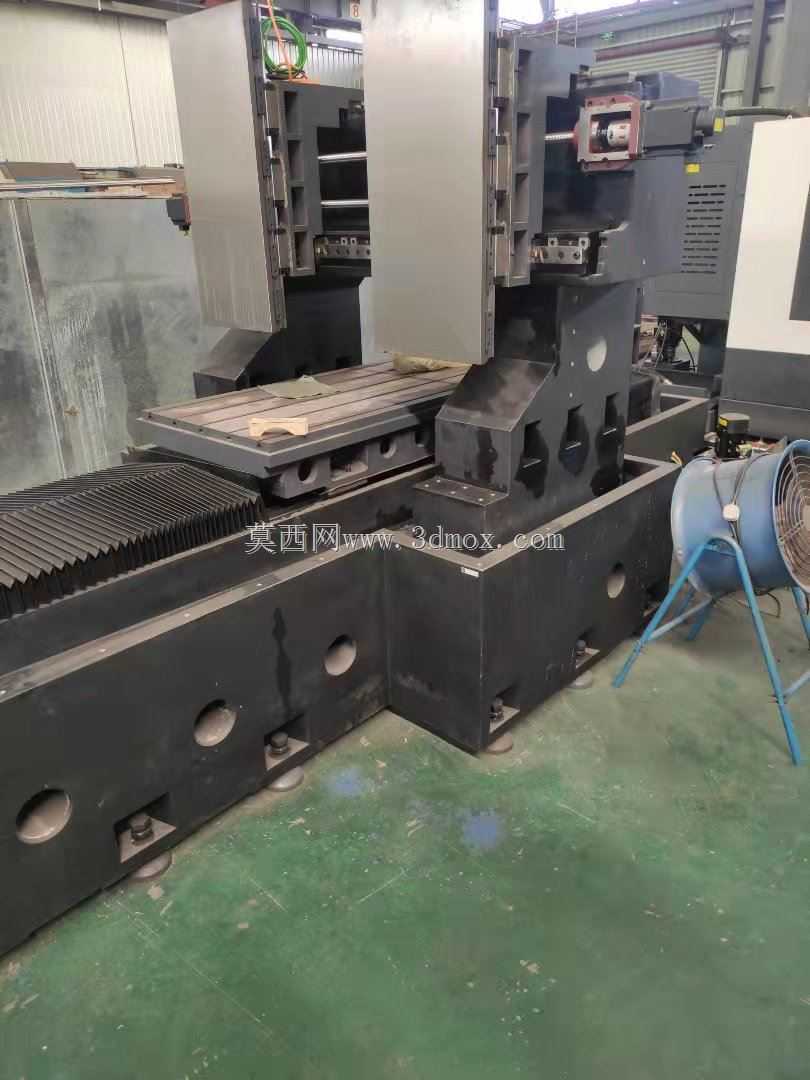

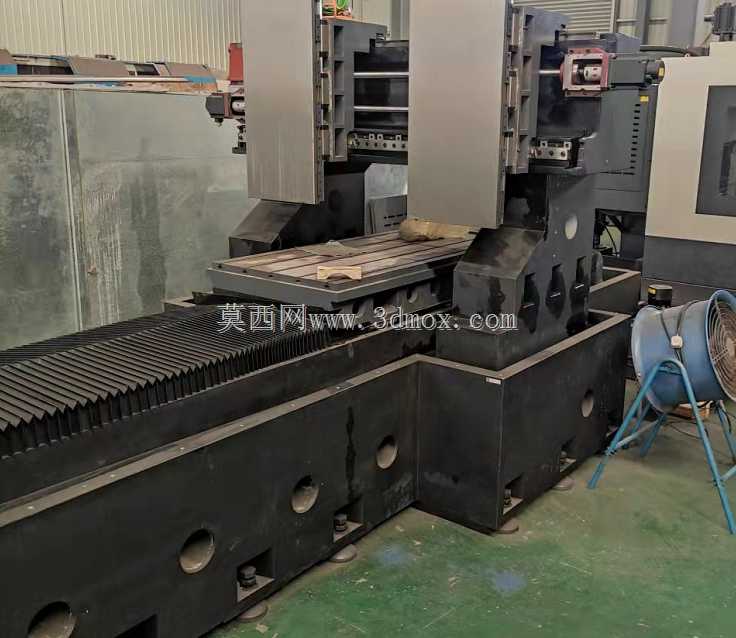

　　床身部分采用整体槽形箱体布局，底部预留多处分段支承位，用于与调平地脚、隔振垫或设备基础垫板连接。这些支承位不是随意布置的凸台，而是对应整机重量、倾覆力矩和导轨载荷传递路径设置的承力区域。床身上表面布置两条纵向直线导轨安装面，模型中以绿色区域区分，导轨面之间保留较宽跨距，目的是提高工作台运动时的抗倾覆能力。对于磨床而言，导轨跨距直接影响滑台在偏载磨削条件下的姿态稳定性，跨距过小会使工作台端部受载时产生明显俯仰趋势，跨距过大则会增加床身宽度和基础占用。

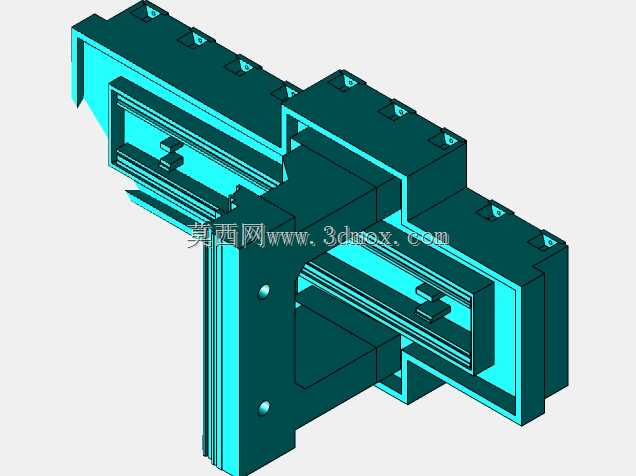

　　两侧立柱立于床身后段或两端的高位安装平台上，立柱底部与床身之间形成明确的结合面。模型中红绿分层区域可理解为结合面、刮研面或垫片调整区，这类界面在真实装配中需要控制平面度、接触率和连接螺栓预紧顺序。立柱顶部承托横梁，横梁沿长度方向设置横向导轨安装面，用于安装滑板和磨头进给单元。横梁截面采用高刚度箱形思路，上下边缘加厚，正面预留导轨和丝杠或齿条组件的安装空间，以减小磨头位于横梁中段时的挠度。

　　设计思路上，矿物铸件并非简单替代铸铁外形，而是需要围绕材料成型工艺重新组织结构。矿物铸件通常采用树脂粘结矿物骨料浇注成型，适合制作复杂内腔和整体支承结构，但壁厚变化、嵌件定位和起模方式与铸铁差异明显。模型中床身侧壁、底部支承块和导轨安装基座呈现出较规则的过渡，说明在建模时已经考虑了预埋件放置和浇注可达性。导轨安装面若需要较高精度，往往会在矿物铸件中预埋钢制或铸铁镶件，后期再通过加工完成基准面，这样既能发挥矿物材料的减振优势，又能保证螺纹连接和导轨定位的可靠性。

　　从安装边界看，整机占地由床身长度、宽度以及龙门立柱外轮廓共同决定。床身前端和侧向需要预留工作台行程、操作维护空间以及吊装调整空间；底部支承位应落在连续基础或具有足够刚度的钢梁上，避免局部悬空。若用于车间布局，还需核对工作台伸出极限、横梁上方检修高度、磨头垂直运动包络以及周边液压、润滑、冷却管路的走向。该模型虽然未标注具体尺寸，但各部件比例清晰，可直接作为方案布置、大件拆分和接口讨论的可视化依据。

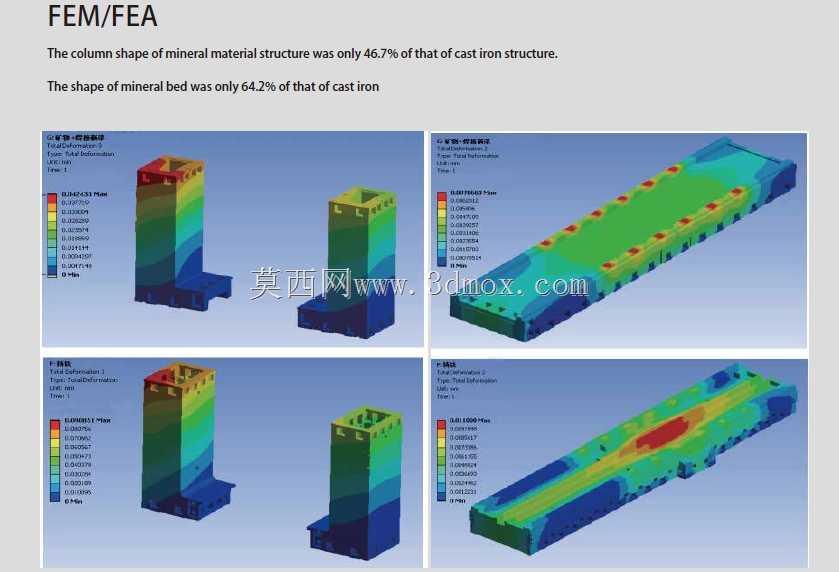

　　在结构校核层面，需要重点关注三类载荷：一是工作台和工件往复移动造成的移动质量变化，二是砂轮切入时的法向磨削力通过横梁、立柱传递至床身，三是地基不平或温度变化引起的附加约束应力。矿物铸件阻尼性能好，并不意味着可以削弱基本承载截面；相反，导轨安装区、立柱连接区和横梁支承区仍需保持足够的断面高度和加强分布。模型中横梁上下边缘、立柱与床身结合区以及床身侧壁均体现了这种承力连续性。

　　对于三维建模和设备选型人员而言，该结构的参考意义在于理解龙门磨床大件如何分工：床身负责纵向运动基准和整机落地，立柱负责把横梁抬升到足够的通过高度，横梁负责横向和垂向进给的支承刚度，矿物铸件则贯穿这些大件以改善动态特性。建模时应优先锁定导轨面、立柱结合面、地脚支承面和运动包络，再逐步细化螺栓孔、密封条、防护罩接口和管线支架，避免过早陷入小件而忽略整机刚度主线。
