高刚性矿物铸件卧式加工中心床身结构

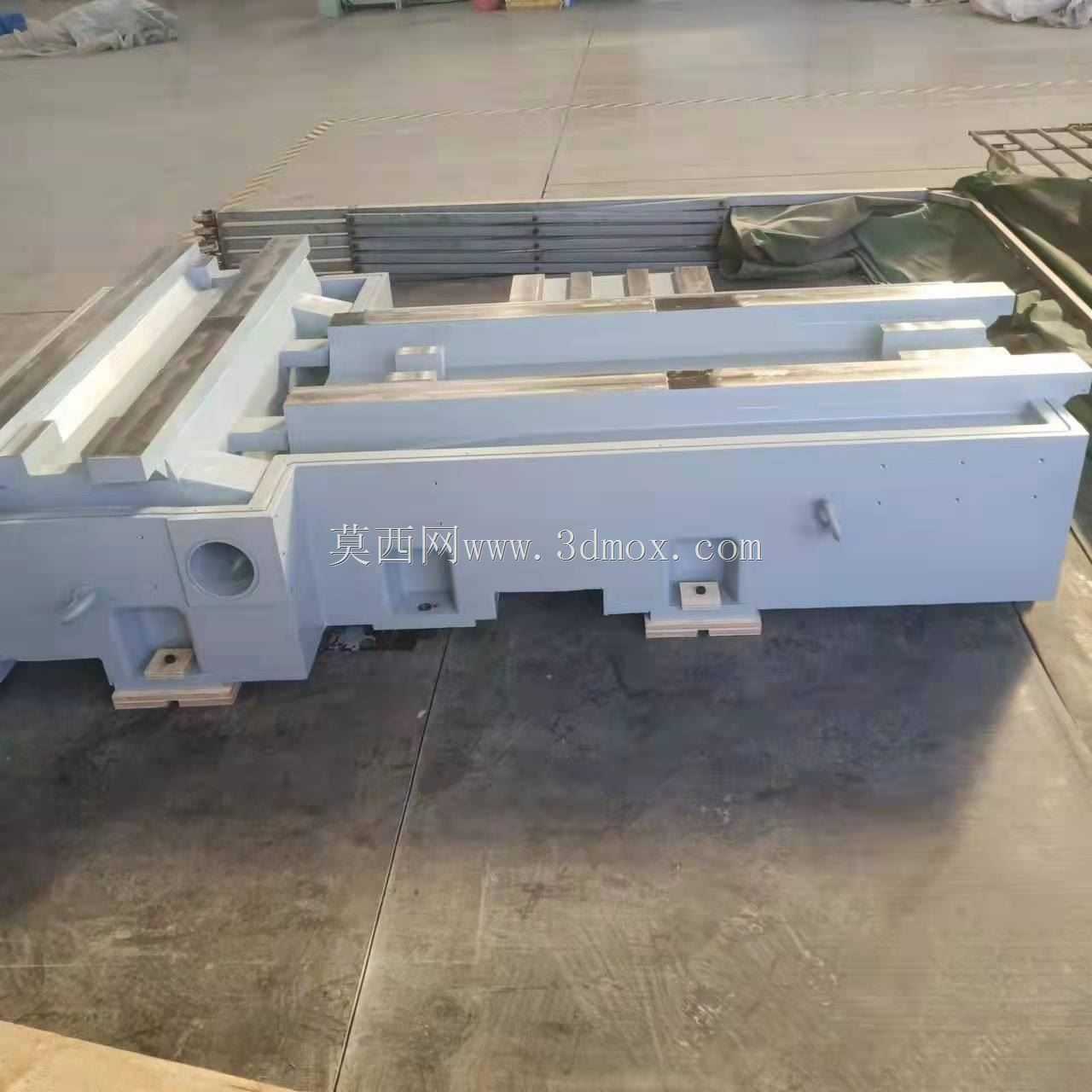

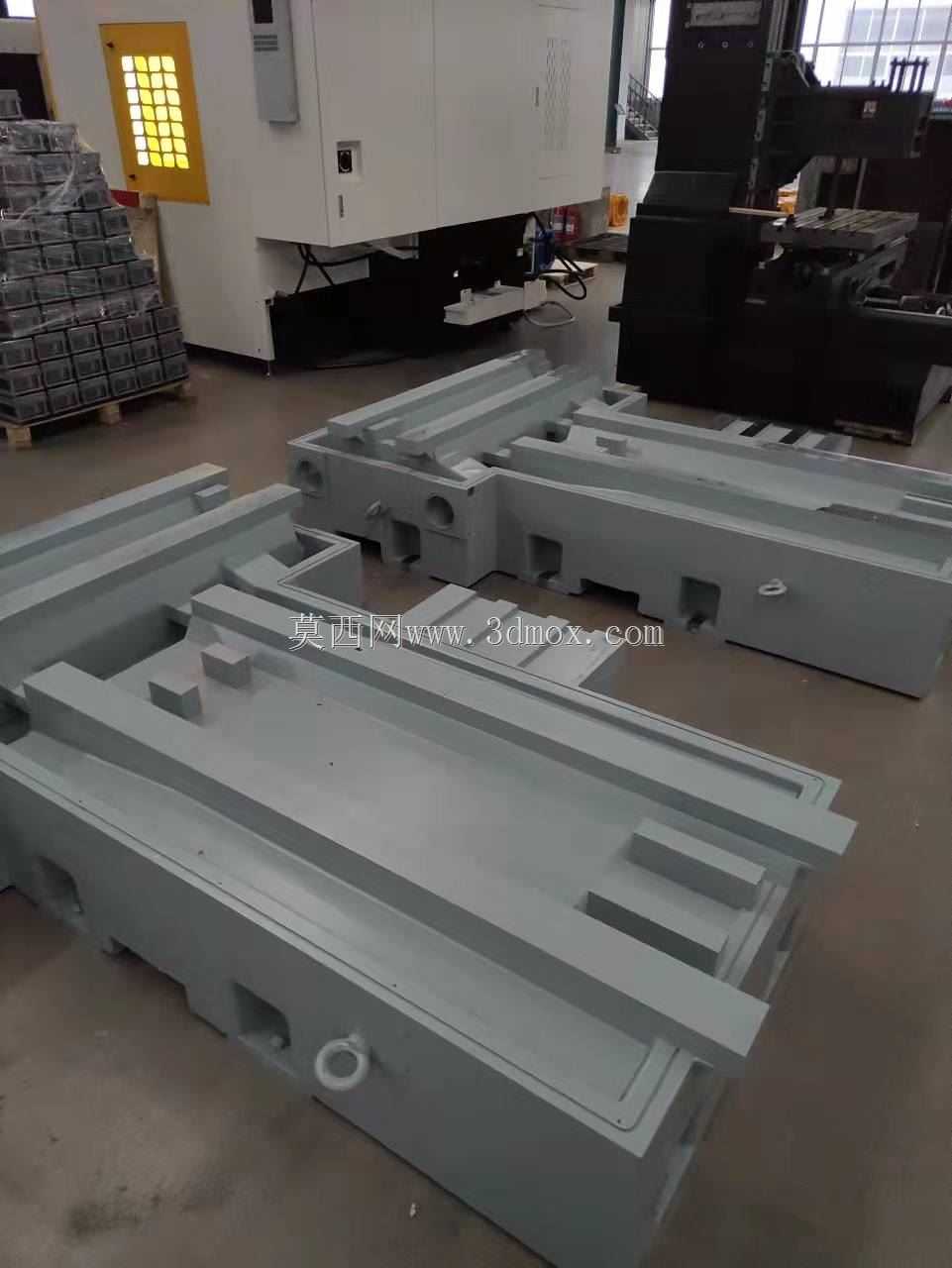

　　车间里看到这台MA系列卧式加工中心的床身部件时，最先注意到的是它整体采用矿物铸造材料成型，这种材料在精密机床领域的应用越来越普遍，核心原因在于其优异的阻尼减振特性，相比传统铸铁床身，矿物铸件的振动衰减能力高出数倍，能在重切削过程中有效吸收刀具与工件接触产生的高频振动，不仅能提升加工表面的光洁度，还能延长刀具的使用寿命，同时材料本身的热稳定性更好，受车间环境温度波动影响产生的热变形更小，长时间连续加工时尺寸精度保持性更可靠。从结构布局来看，床身采用T型构型设计，这种布局的优势在于X轴与Z轴的运动部件分别布置在相互垂直的两个床身导轨面上，两个方向的载荷传递路径独立，不会出现运动过程中重心偏移导致的导轨偏载问题，

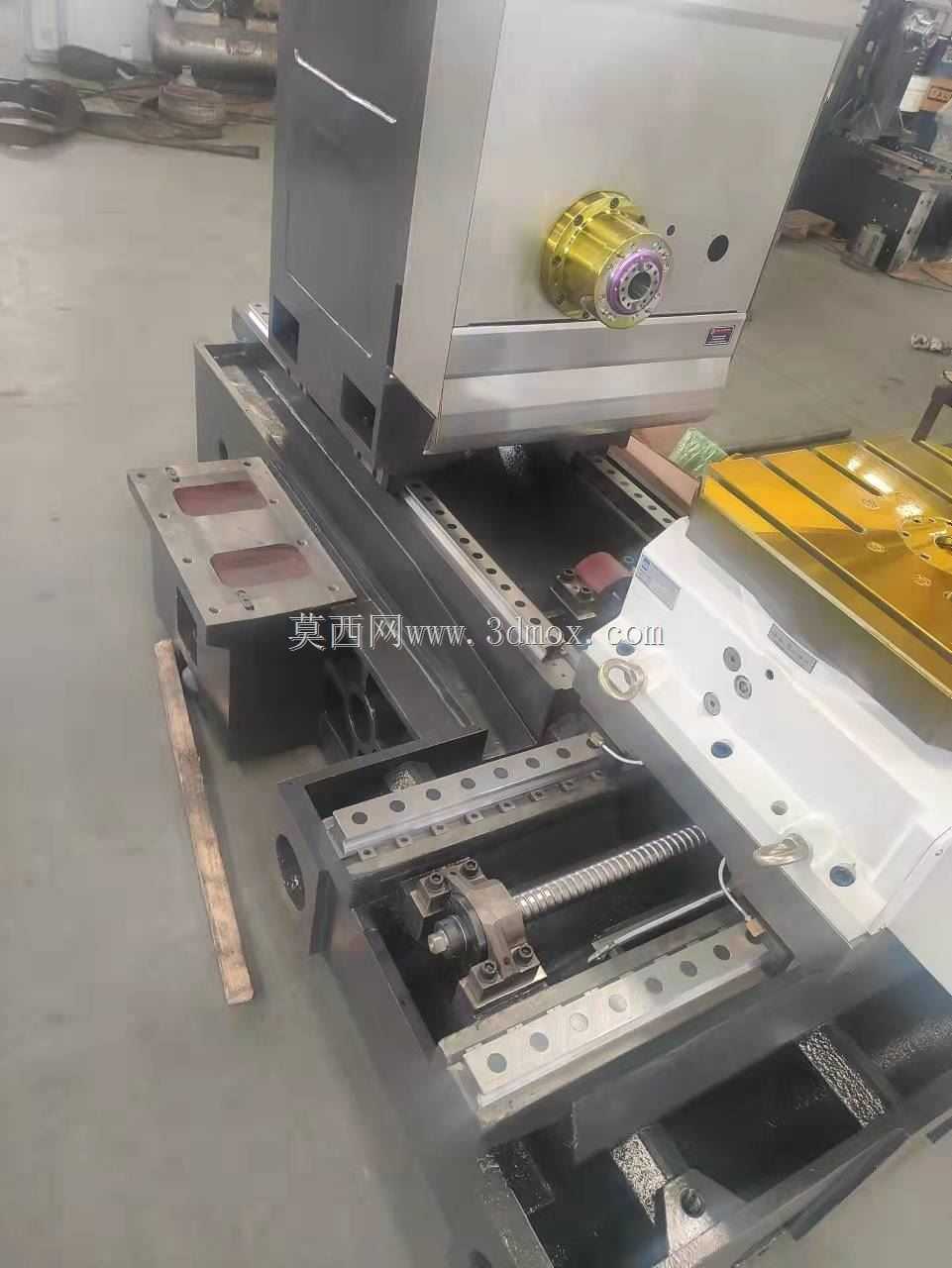

　　三轴全部配置高刚性滚柱导轨，滚柱导轨相比滚珠导轨的接触面积更大，承载能力和刚性显著提升，同时又能保持良好的运动平顺性，刚好在高精度定位和重切削效率之间取得平衡，不管是黑色金属的粗加工大余量去除，还是有色金属、精密零件的精加工工序，都能适配对应的加工需求。床身预留的挂盒布局属于典型的工位扩展设计，在实际生产线上可以配套安装多工位托盘交换装置，配合卧式加工中心的回转工作台，能够实现工件一次装夹后完成除安装面外其余多个面的铣、钻、镗、铰、攻丝等多工序加工，在箱体类零件、精密阀体、汽车发动机缸体缸盖、航空航天结构件的批量生产场景中，这种配置能大幅减少工件多次装夹的辅助时间，同时避免重复装夹带来的定位误差。从三维建模的角度拆解这套床身结构，

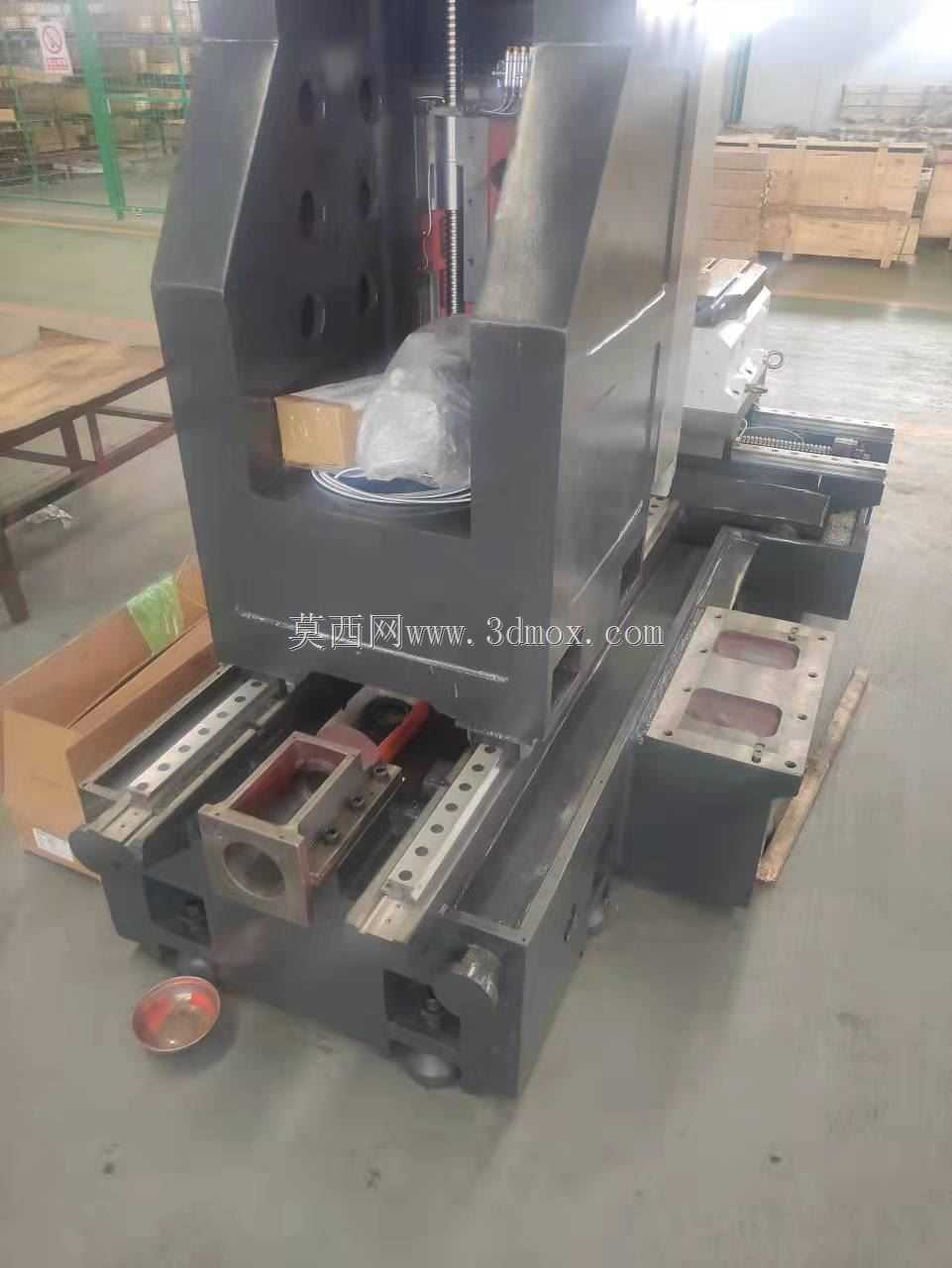

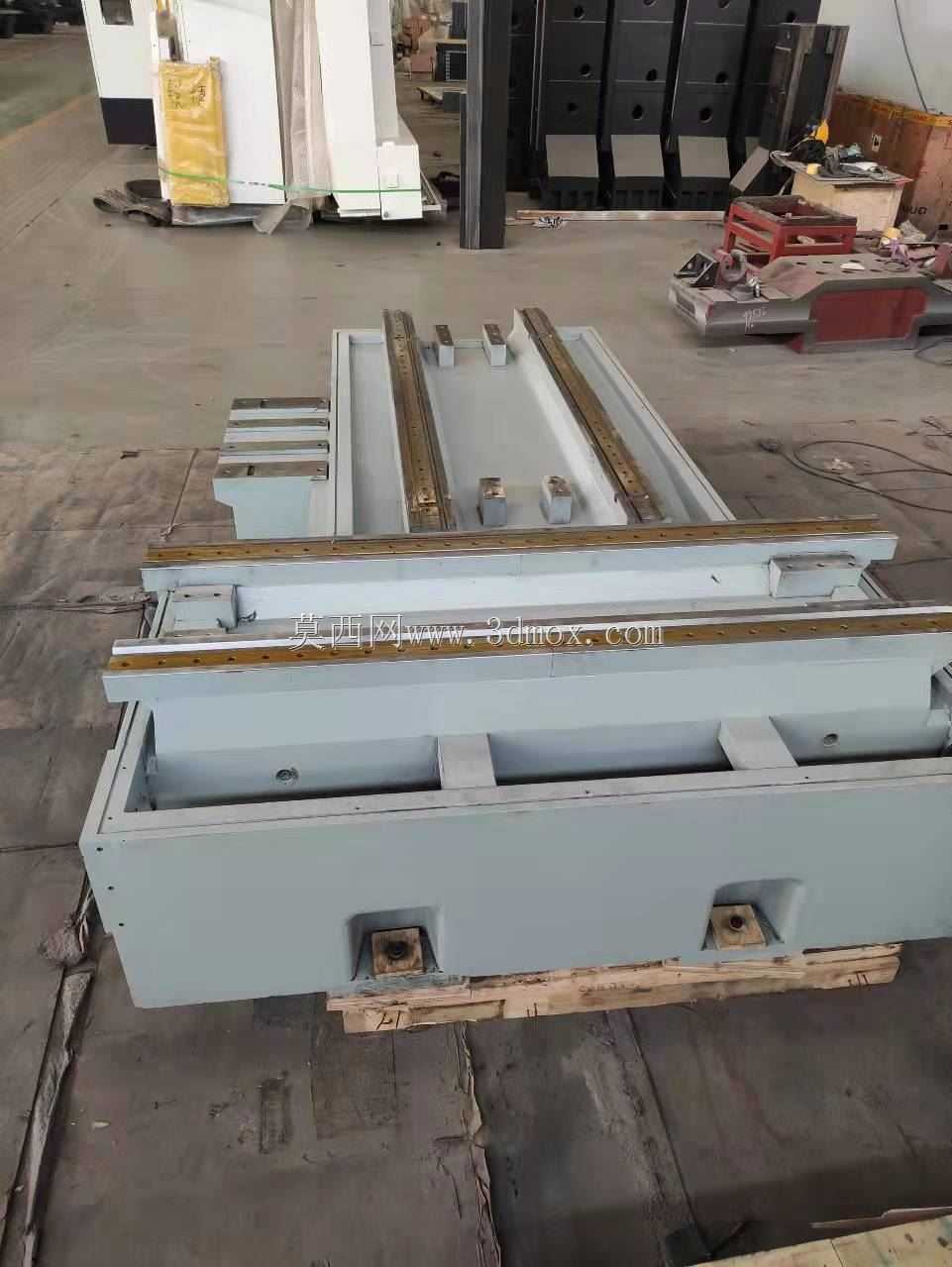

　　首先要确认的是导轨安装面的平面度、平行度设计基准，矿物铸件在成型后需要对导轨安装基准面进行二次精加工，建模时需要预留出对应的加工余量，同时床身上的安装孔位、定位销孔的位置度公差需要和后续装配的导轨、丝杠、传动座等部件的安装基准统一，避免装配时出现干涉。床身底部的调平垫铁安装位是现场安装的核心边界，建模时需要保证各个垫铁位置的支撑面在同一平面，车间就位时通过调整垫铁将床身调至水平，再进行二次灌浆固定，才能让床身的整体刚性充分发挥。床身侧面的大型开孔是主轴箱或切削液循环系统的走线、走管通道，内部的加强筋布局采用了网格化的高刚性设计，在不增加整体壁厚和重量的前提下，提升床身的抗扭、抗弯刚性，避免切削过程中床身产生微观形变影响加工精度。

　　在设备选型阶段，这类矿物铸件卧式加工中心尤其适合对加工稳定性要求高的批量精密加工场景，比如液压阀块的加工，阀块内部有大量交叉的高精度孔系，对孔的位置度、内壁光洁度要求极高，床身的减振特性可以有效避免镗孔时出现振纹；还有模具行业的大型模架加工，粗加工时大切深、大进给的切削载荷大，高刚性床身和滚柱导轨能承受持续的重载冲击，精加工时又能保证模架各安装面的平面度和孔位精度。建模过程中还需要考虑各运动轴的行程边界，床身导轨的长度需要覆盖轴的全行程，同时两端预留限位开关、缓冲器的安装位置，避免运动部件超程碰撞。丝杠的安装座和电机座的同轴度需要在床身设计时就设定好统一的装配基准，保证传动过程中丝杠运转平顺，没有卡滞。另外矿物铸件床身的导轨安装通常采用螺栓预紧配合定位销的方式，建模时要注意螺栓孔的深度和螺纹规格匹配导轨的安装要求，定位销孔需要在导轨装配调试完成后再进行配作，保证导轨的位置精度长期稳定。整体来看，这套床身结构的设计完全围绕精密卧式加工中心的实际加工需求展开，从材料选型、结构布局到安装基准、扩展接口，都兼顾了刚性、精度稳定性和生产线适配性，是典型的面向实际生产场景的成熟机床结构设计。
