矿物铸件立式数控铣床结构设计

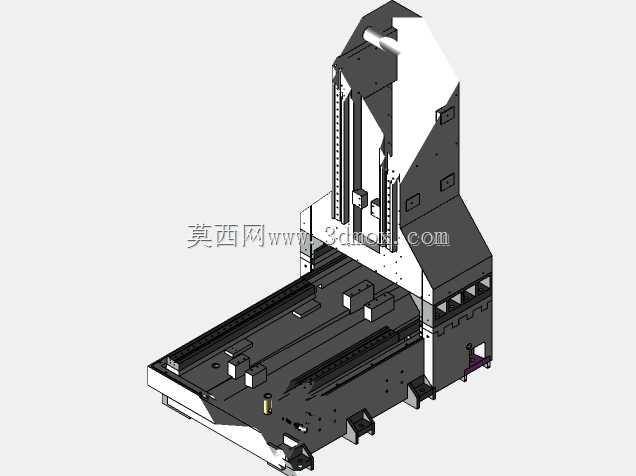

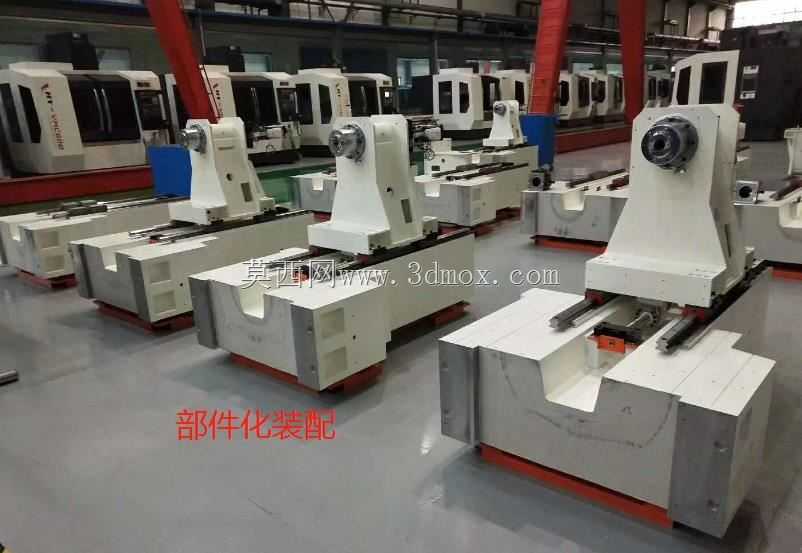

　　该三维结构围绕立式数控铣床展开，床身、立柱、主轴箱和工作台等主要承力件采用矿物铸件方案表达，重点不在外观包覆，而在整机质量分布、运动轴叠层关系和安装边界的清晰呈现。矿物铸件与传统焊接钢构件或铸铁件相比，阻尼特性更突出，热变形响应更平缓，适合对铣削振动、表面加工质量和长时间尺寸稳定性有要求的切削场景。模型把立柱后倾式布置、主轴箱垂向滑移、十字工作台前后左右进给以及床身底部支撑区域完整建立出来，结构工程师可据此校核运动件与固定件之间的干涉关系，也能在方案阶段判断防护罩、排屑器、冷却管路和电气走线的预留空间。

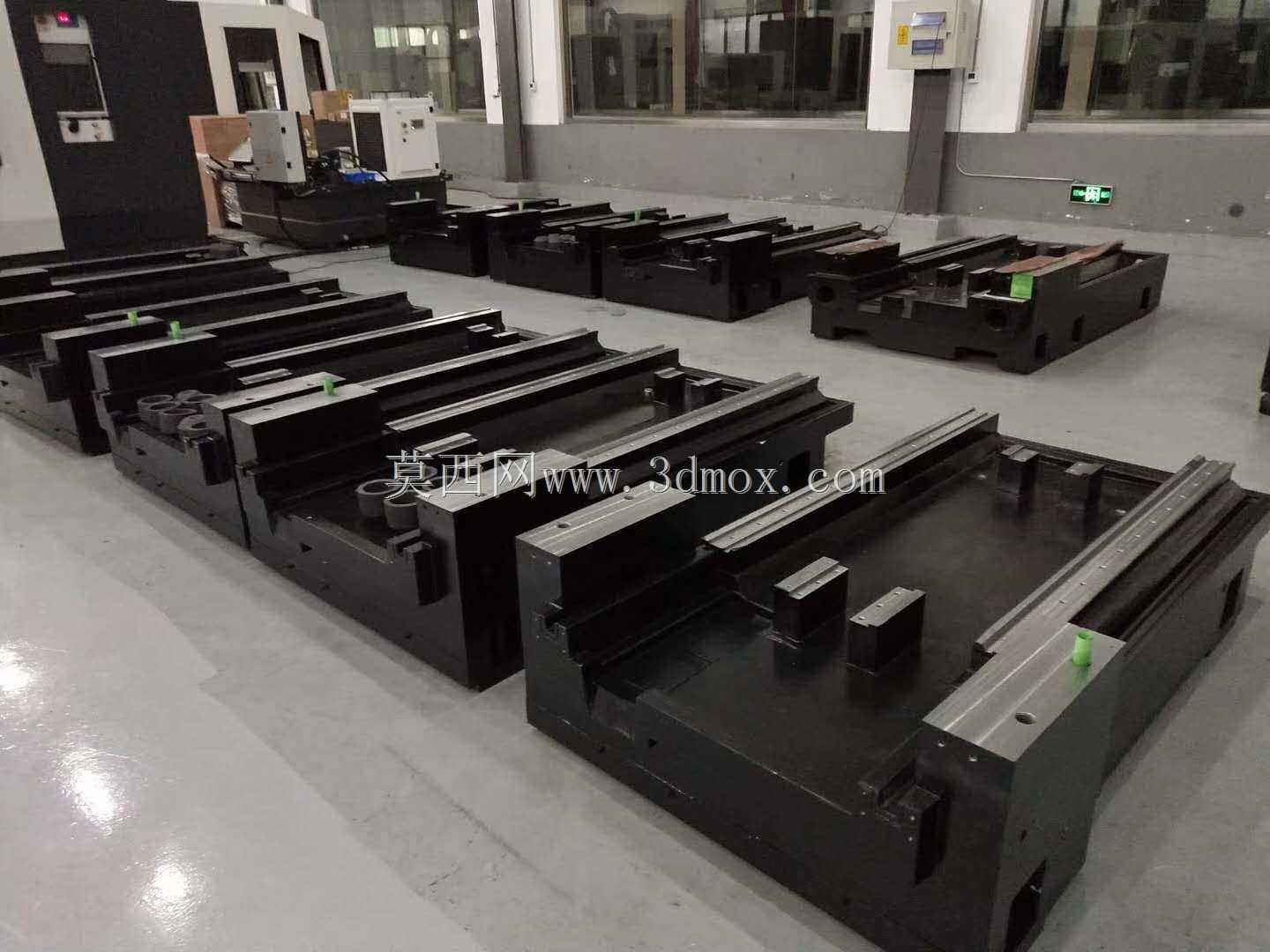

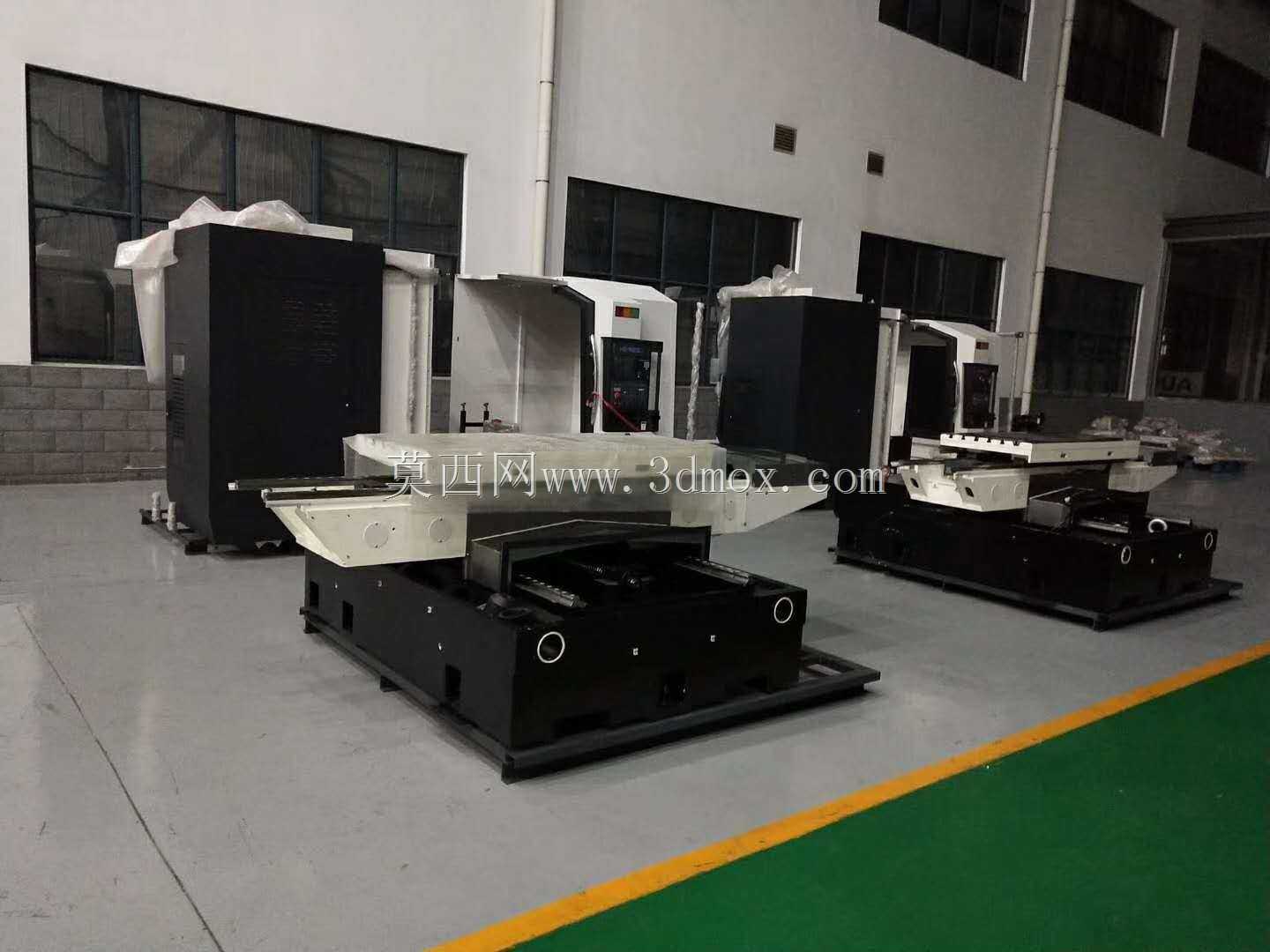

　　从实际用途看，这类设备面向板类、盘类、中小型模具钢件和铝合金箱体的铣削、钻削、铰削和攻丝加工。工作台承担工件和夹具载荷，模型中台面、滑座和导轨安装面的层级明确，便于理解X、Y轴的承载路径：切削力经工作台传入滑座，再通过线轨或硬轨结合面传递到床身；主轴端的Z向切削力则由主轴箱、立柱和底部连接结构共同吸收。矿物铸件床身并非简单替换材料，其成型方式允许把导轨安装基准、电机座、管线容纳腔和支撑脚在主体结构中一体考虑，减少后续拼装带来的累积误差。

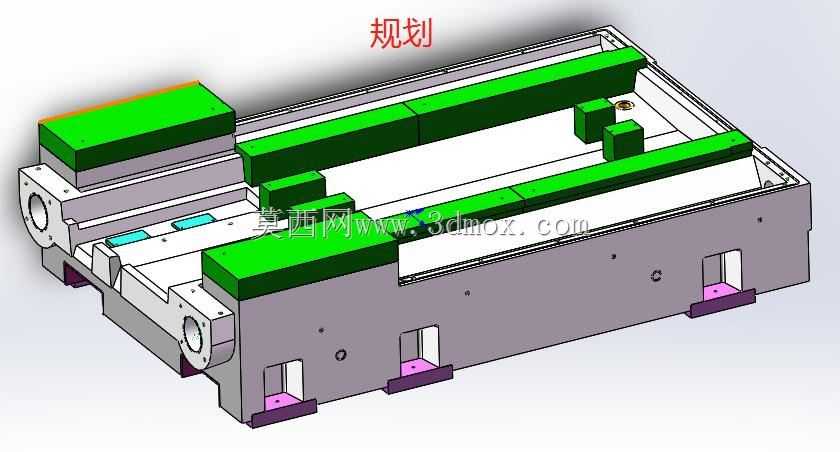

　　设计思路上，模型强调高刚性与吸振性的平衡。立柱后方和顶部保留了主轴驱动、配重或传动元件的布置空间，主轴箱截面采用封闭箱型趋势，侧壁厚度、加强筋位置和安装凸台都以实体方式表达，能够用于讨论螺栓连接区域的局部刚度。底部支撑脚的分布决定整机调平和着地稳定性，模型中床身底面并非平整大板，而是按支撑、排屑和吊装需求形成凹凸结构，这对车间基础规划、地脚螺栓位置设定和机床外围线布局都有直接参考价值。

　　外形边界以1100、600、600这组行程尺度为核心展开，意味着它不是大型龙门设备，而是占地相对紧凑的立式铣削单元。选型时不能只看行程数字，还要把主轴端面到工作台面的最大距离、工作台左右极限、护罩打开后的检修空间、刀库或操作站侧装位置一并纳入。三维模型把这些边界以实体关系固定下来，结构人员可以在不拆机的情况下检查工件最大回转范围、夹具升高后的安全间隙，以及换刀位置是否与吊装有冲突。

　　在工程应用中，这类模型常用于新机型方案评审、铸件结构讨论、导轨丝杠选型校核和车间布局预览。矿物铸件表面不需要像焊构件那样大量表现焊缝，但安装预埋件、导轨基准面和螺母座区域必须准确，因为这些位置决定了后期装配精度。主轴部分的模型突出了电机、传动箱和主轴套筒的相对位置，可用于分析热态伸长方向和维护拆卸路径；工作台区域则保留了T形槽或装夹平面的表达，便于工装设计人员判断压板、虎钳和多工位夹具的固定方式。

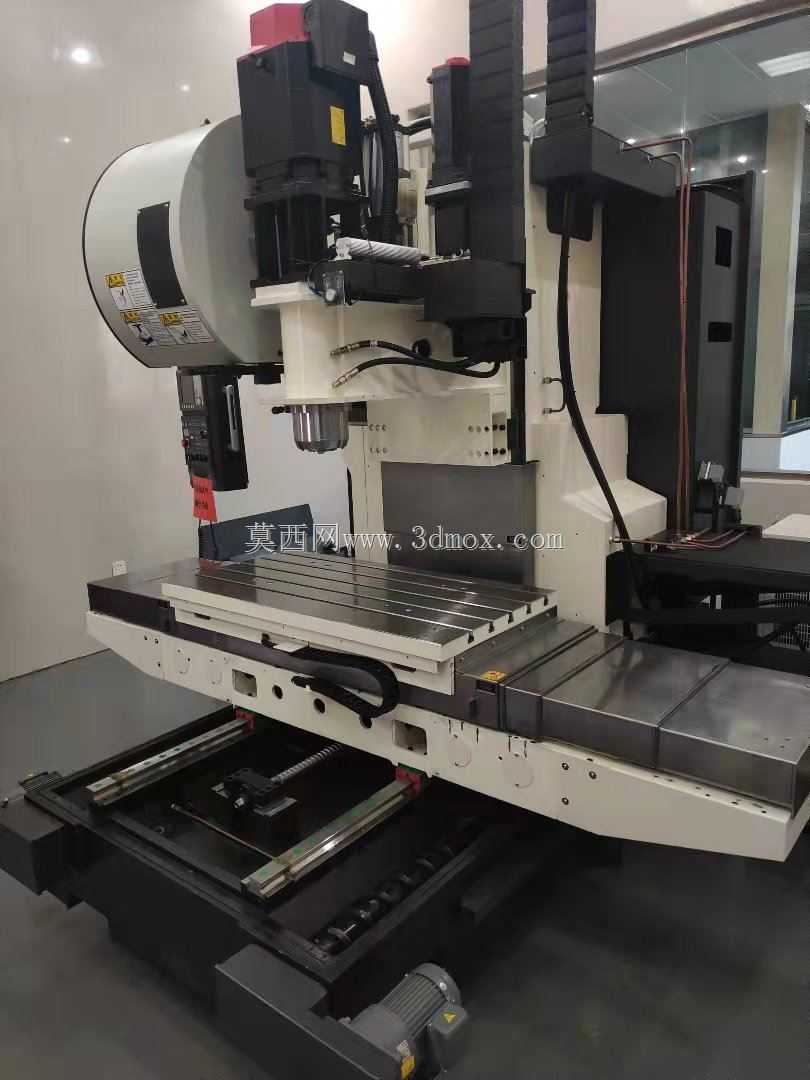

　　整机的运动逻辑也很清楚：工件随工作台完成X、Y向定位，主轴箱沿立柱完成Z向进给，刀具旋转承担主切削。这种经典立式结构便于操作观察，排屑路径短，配合矿物铸件床身的吸振能力，在半精加工和精密加工之间能取得较好稳定性。模型没有把精力放在钣金外壳的细碎造型上，而是保留了内部承力骨架，这对机械设计人员更有价值，因为外壳通常随厂牌和安全标准调整，床身、立柱、滑座和主轴箱的接口才是设备平台化开发的关键。

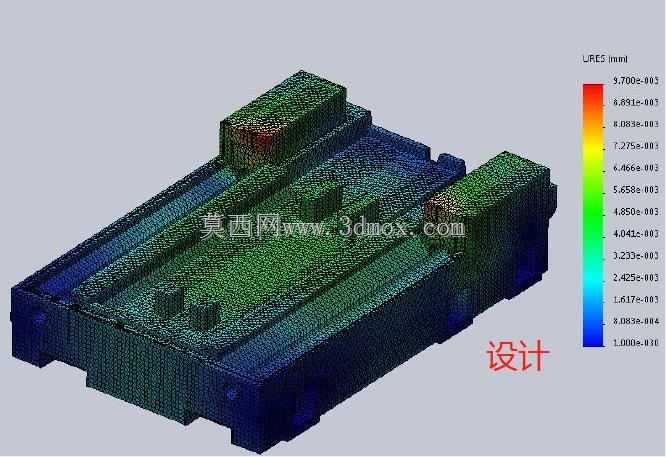

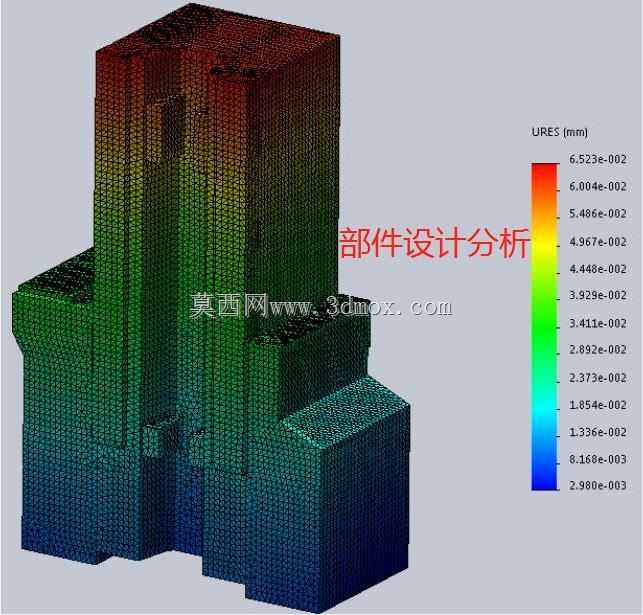

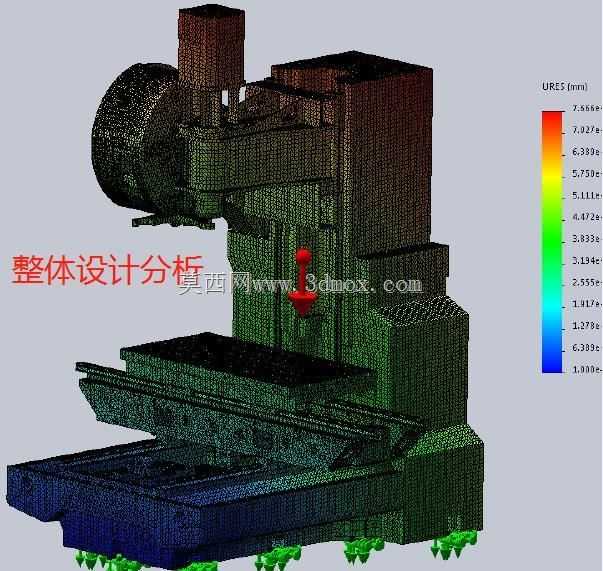

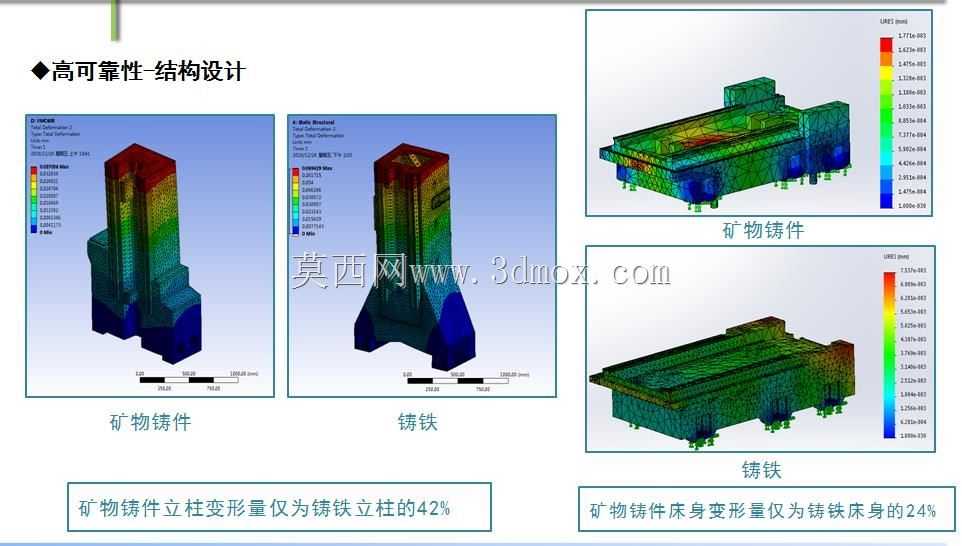

　　若用于进一步有限元分析，该几何可直接作为质量分布和约束位置的参考：底部支撑面模拟调平螺栓或弹性垫铁，导轨滑块位置作为传力节点，主轴端按典型铣削力加载，即可比较矿物铸件与铸铁基础件在静变形和模态上的差异。若用于装配培训，模型能帮助新人理解三轴机床不是孤立堆叠，而是通过导轨平行度、丝杠同轴度和立柱垂直度共同保证加工精度。整体来看，这份结构表达把紧凑行程、矿物铸件床身和立式铣削布局结合在一起，适合作为机床方案设计、结构优化和设备选型沟通的三维基础。
