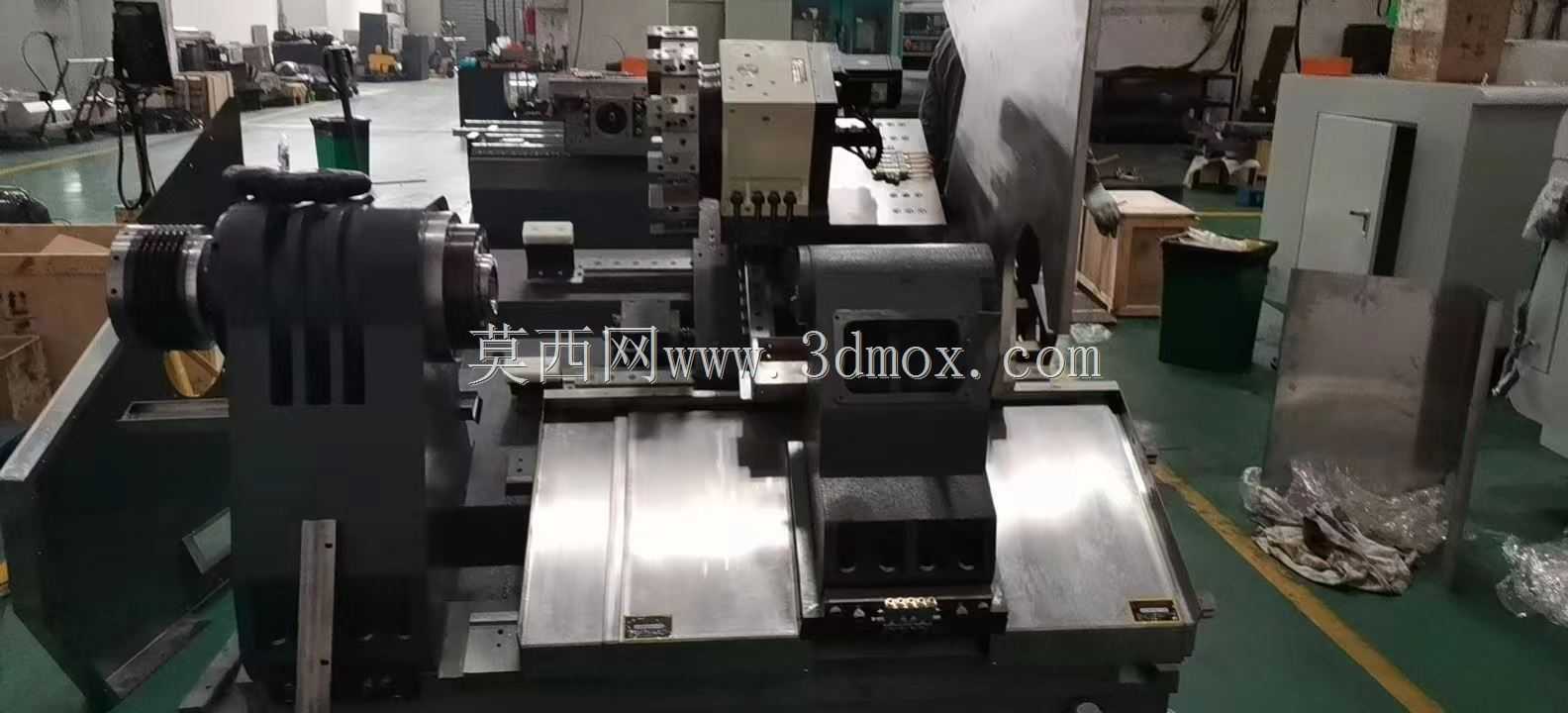

40度倾斜床身矿物铸件数控车床基座

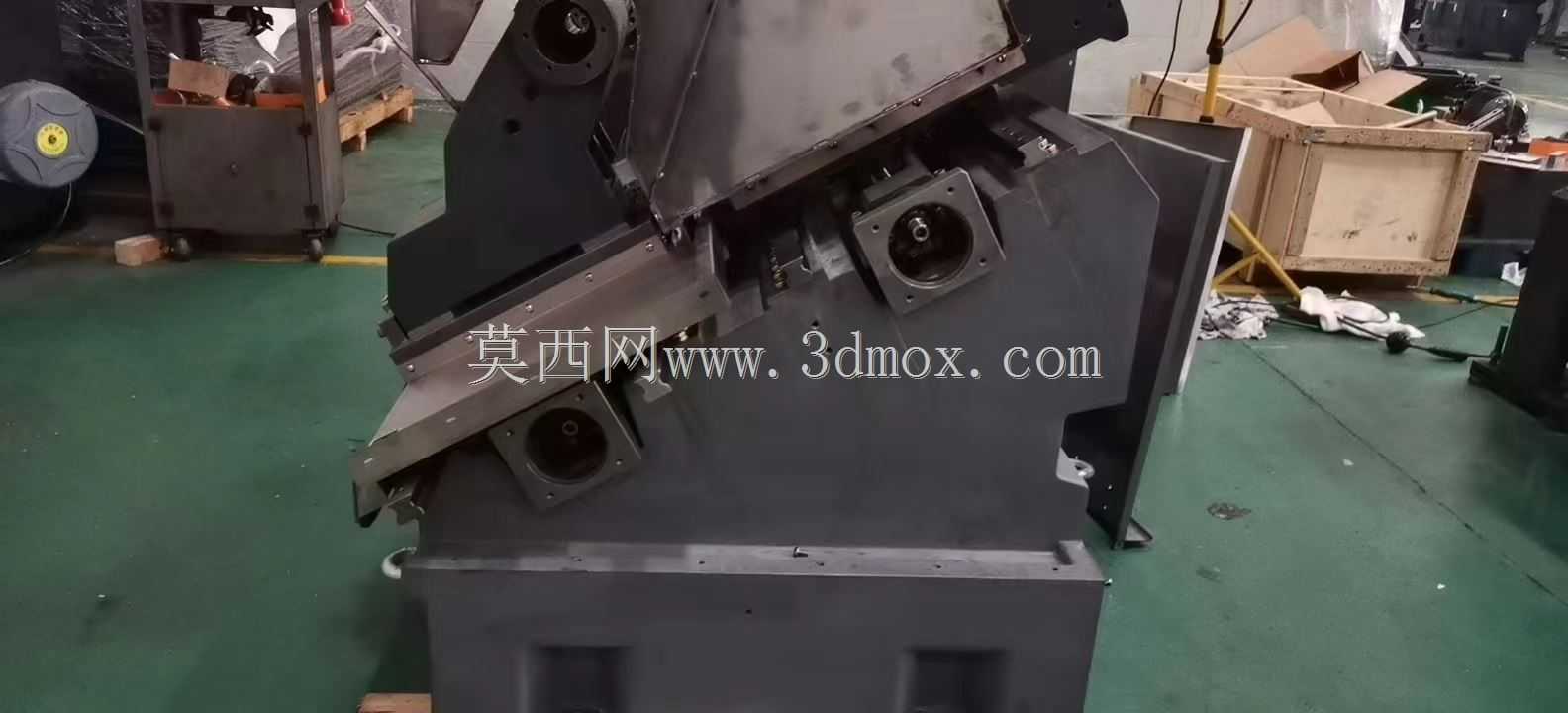

　　在数控车床的结构体系中，床身作为整台设备的承载基准，其刚性、阻尼特性与热稳定性直接决定了整机的加工精度保持性与动态切削表现，40°倾斜布局的矿物铸件床身，正是针对中小规格精密数控车削场景优化的核心承载部件。不同于传统灰铸铁床身依赖铸造后时效处理消除内应力的工艺路径，矿物铸件以天然花岗岩颗粒为骨料搭配改性环氧树脂粘结剂常温浇铸成型，成型过程无高温相变带来的残余应力，从根源上避免了长期使用过程中应力释放导致的床身导轨面形变，这一特性对于需要长期保持导轨直线度的斜床身车床而言尤为关键。40°的床身倾斜角度是经过多场景切削验证的折中选型，相比平床身结构，该倾斜角度可以让切削过程中产生的铁屑依靠自重自然滑落至排屑器，

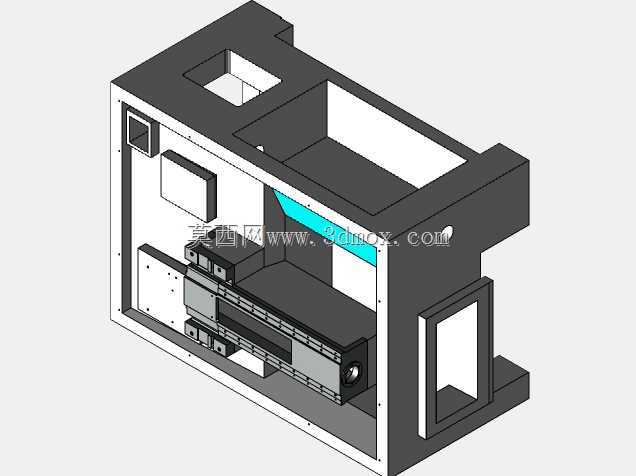

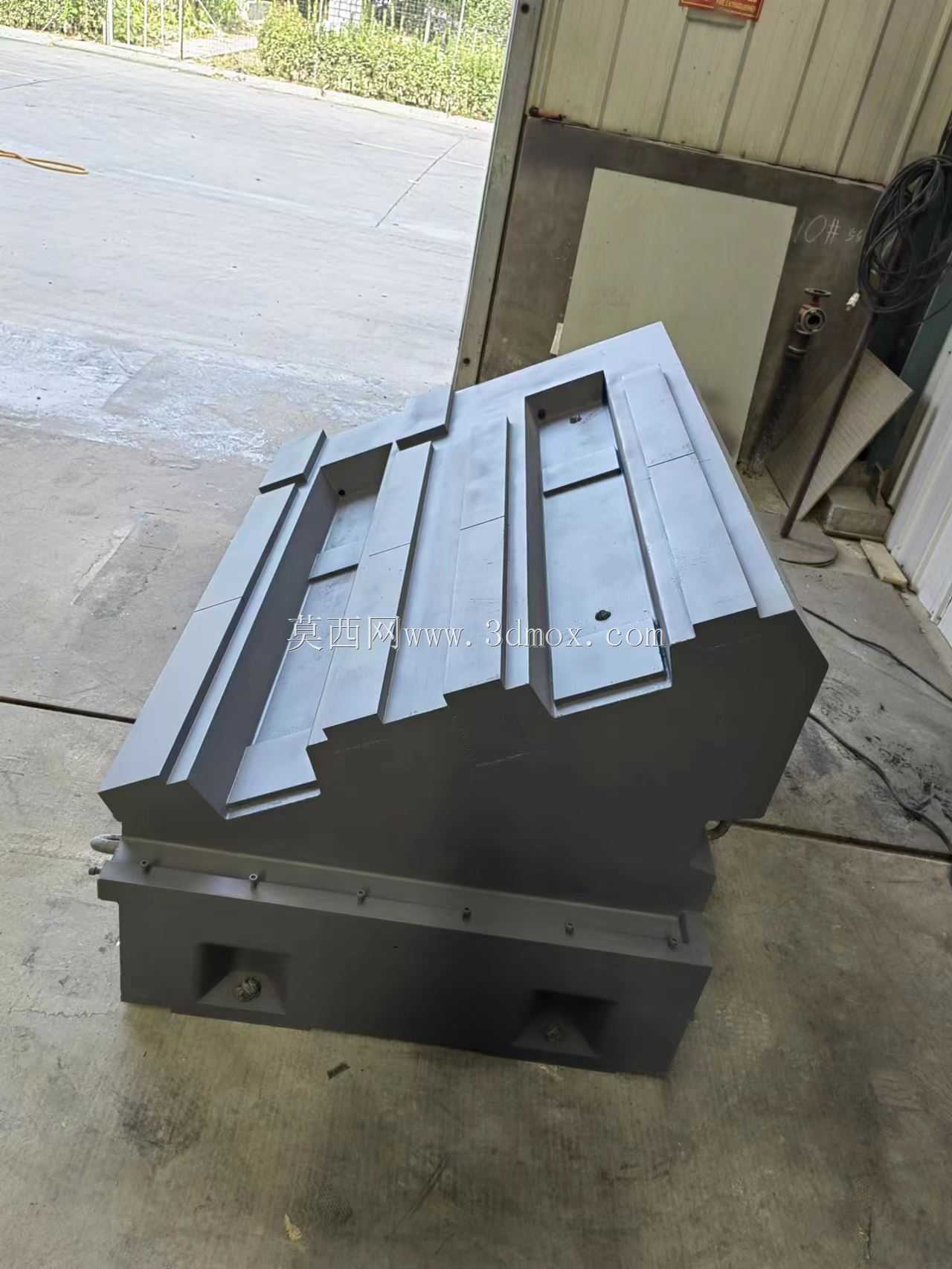

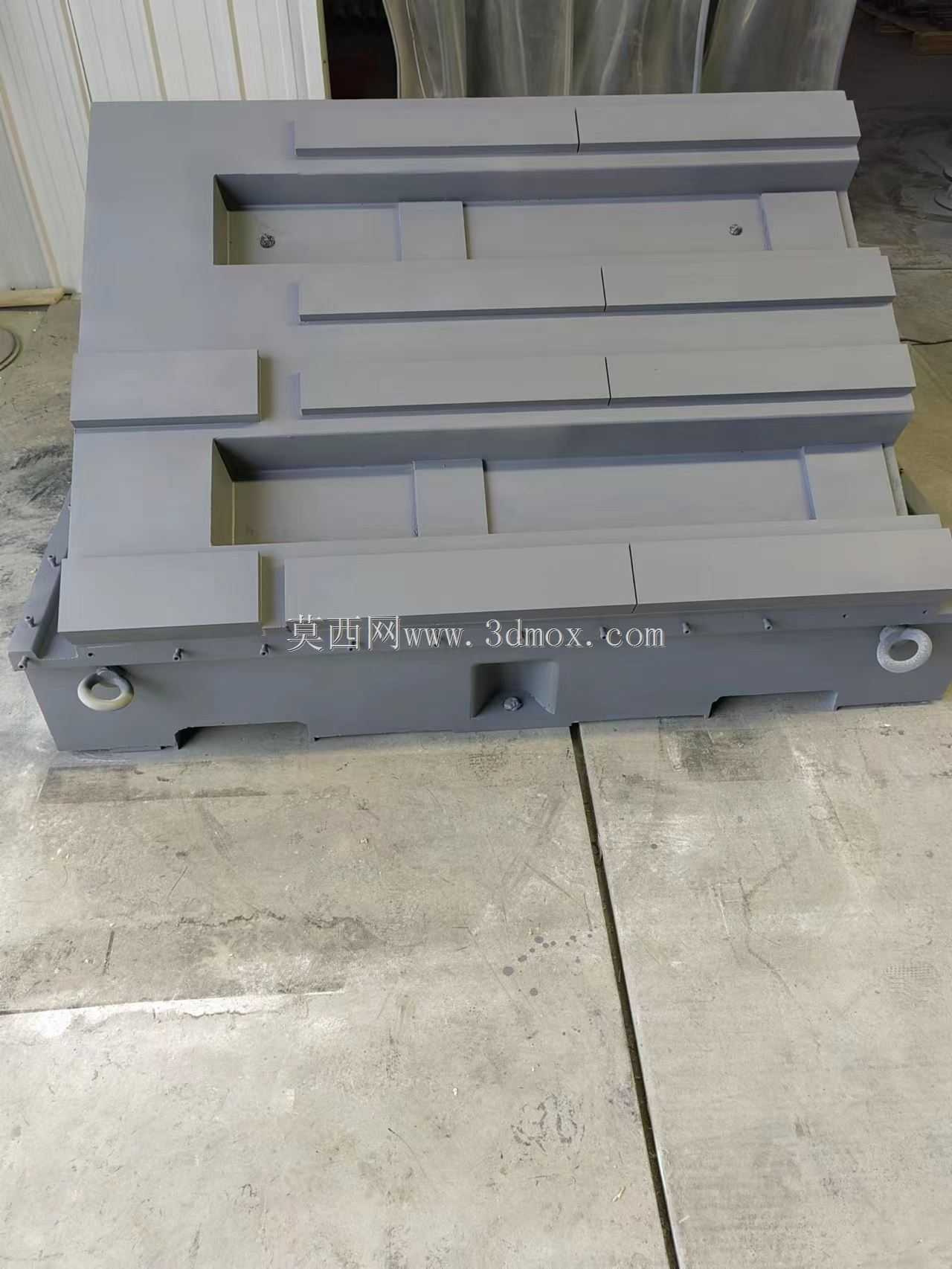

　　不会在导轨安装面堆积造成刮屑板磨损与导轨面拉伤；相比更大倾斜角度的床身布局，40°倾角在保证排屑顺畅的同时，能有效降低主轴箱与刀架的安装重心高度，缩短切削力的传递力臂，在同等床身截面尺寸下获得更高的整机抗扭刚性。从结构设计逻辑来看，该床身的导轨安装面采用了阶梯式分层布局，两条线性导轨的安装基面经过一体化浇铸后预留了精加工余量，安装面之间的平行度、与主轴安装端面的垂直度公差可以通过一次装夹磨削加工保证，避免了拼接结构带来的装配累积误差。床身内部并非实心填充结构，而是根据有限元受力分析结果在非主要承载区域设置了均匀的空腔结构，这些空腔一方面可以降低床身整体重量，减少矿物材料的用量，另一方面可以作为机床切削液、液压管路的内置走线通道，

　　避免管路外露带来的防护隐患与外观杂乱问题，同时空腔结构形成的阻尼腔可以进一步吸收切削过程中产生的中高频振动，降低刀具切削时的振纹风险，提升工件加工表面的光洁度。在安装边界维度，该床身底部设置了多个水平调节垫铁的安装基准面，基准面的平面度公差控制在0.02mm以内，安装时可以通过调节垫铁的高度快速将床身调至水平状态，不需要额外制作复杂的安装地基，适合中小型加工车间的设备快速部署。床身与主轴箱、进给丝杠座、尾台本体的连接位置均预埋了钢制螺纹套，这些螺纹套在矿物铸件浇铸过程中就按照设计位置精准定位，与矿物基体结合为整体，避免了直接在矿物材料上攻丝带来的螺纹强度不足问题，连接螺栓的预紧力可以达到钢制连接件的同等要求，

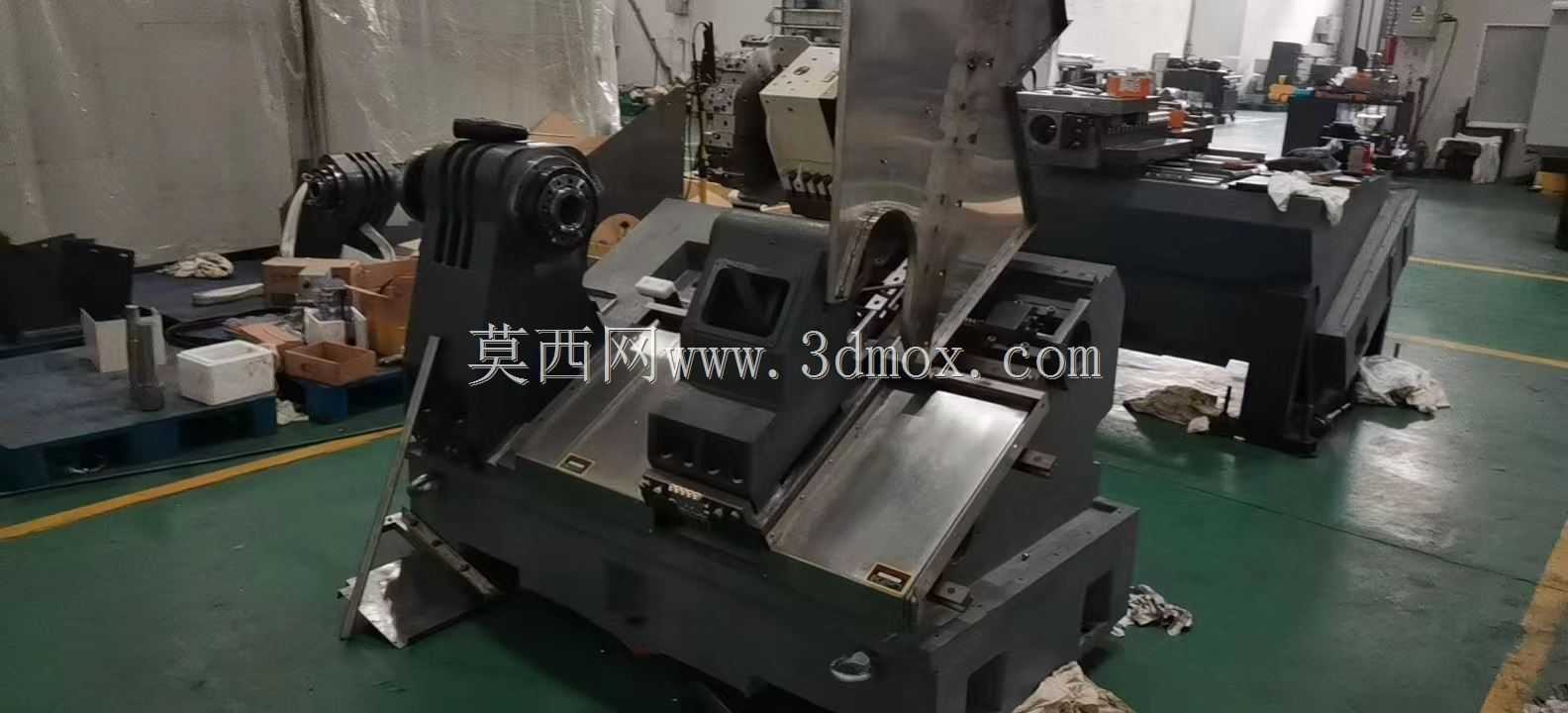

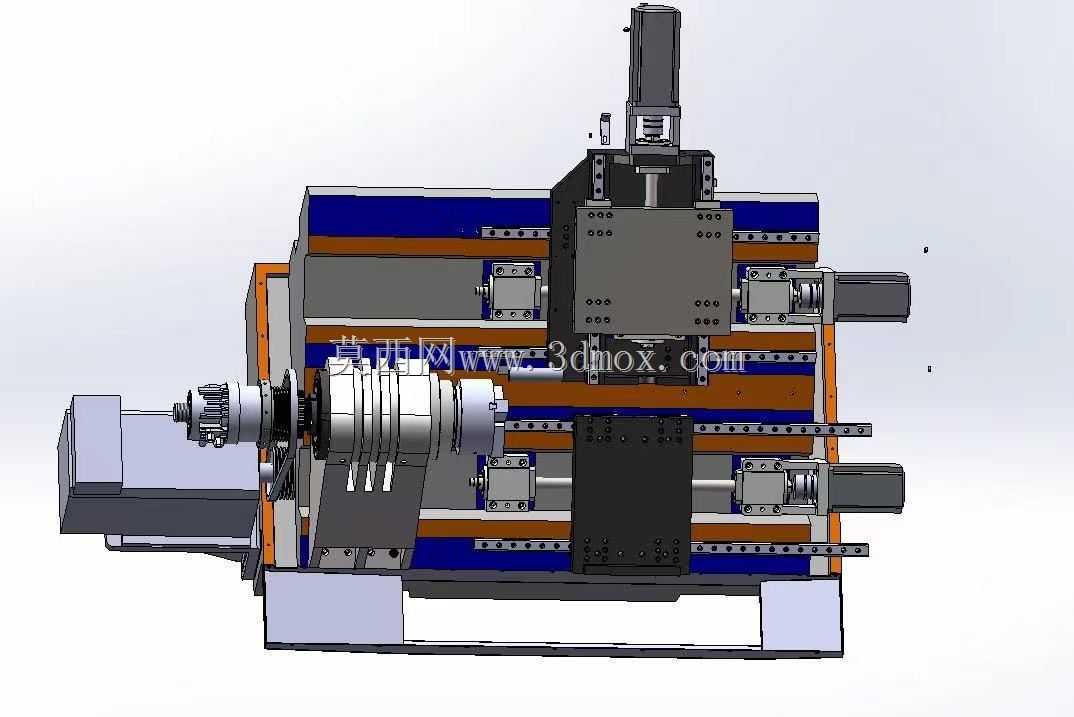

　　保证各功能部件连接的刚性与长期可靠性。从实际应用场景来看，采用该类矿物铸件斜床身的数控车床，主要面向汽配、液压元件、精密五金零件的中小批量连续加工场景，在高速车削、断续切削等工况下，矿物材料的高阻尼特性可以有效降低切削振动传递到床身底部的幅值，减少设备运行时对车间地面的振动传递，同时也能降低车间环境噪声。床身的导轨安装面预留了刮屑板、导轨防护罩的安装槽位，安装时可以直接适配标准规格的钢板防护罩，不需要额外焊接或加工安装支架，缩短整机的装配周期。在设计过程中，需要重点关注床身倾斜面与水平安装面的角度公差，角度偏差过大会导致刀架进给方向与主轴轴线的平行度超差，直接影响工件的锥度加工精度；同时导轨安装面的跨距设计经过了反复校核，在保证刀架安装空间足够的前提下，尽可能增大两条导轨的跨距，提升刀架在Z向全行程移动时的支撑稳定性，避免刀架悬伸量过大带来的低头问题。此外，床身的排屑斜面角度与导轨安装位置做了错位设计，保证落下的铁屑不会直接砸在导轨防护罩表面，而是顺着斜面滑入排屑器，减少铁屑对防护罩的冲击磨损，延长防护部件的使用寿命。
