M5规格T形嵌入锁紧螺母结构设计

　　在非标自动化设备、仪器仪表内部的薄板安装场景中，经常会遇到板材厚度不足、无法直接攻丝形成可靠螺纹连接的问题，这类场景下普通的六角螺母、圆螺母无法实现无外露的嵌入式安装，而这款M5规格的T形螺母正是针对这类薄板连接需求开发的专用紧固件。从实际应用场景来看，这类螺母常被用在传感器安装支架、仪器仪表外壳拼接、小型电控箱内部元器件固定等场景，尤其是在厚度1.5mm到3mm的冷轧钢板、铝合金板材安装面上，不需要在板材背面预留螺母操作空间，从正面压入预制孔后就能形成稳定的内螺纹连接点，大幅压缩安装结构的整体厚度，适配紧凑化的设备内部布局。

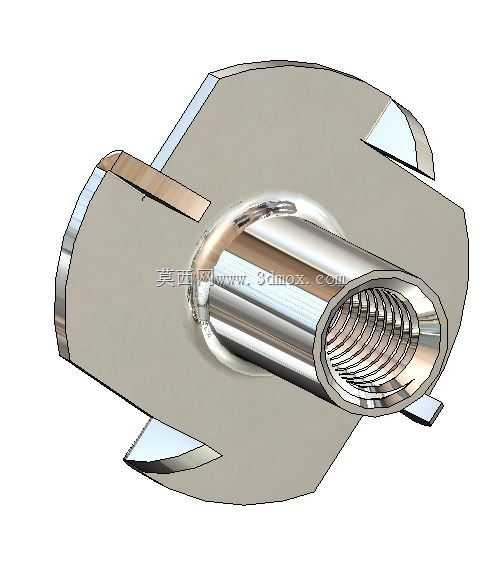

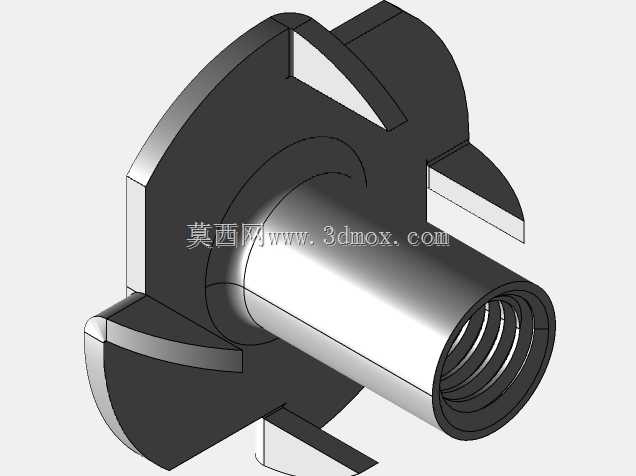

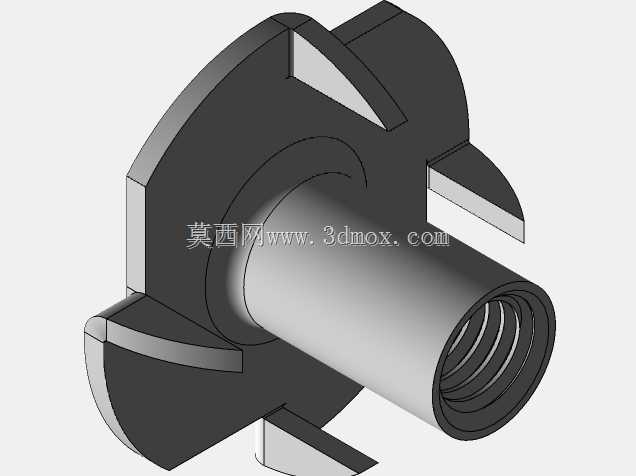

　　从功能特性上看，这款螺母的T形头部带四个对称分布的卡爪结构，压入板材预制的对应安装孔后，卡爪会嵌入板材表面的预制卡槽内，既可以防止螺母在拧紧螺丝时跟转，也能承受一定的轴向拉脱力，避免螺纹连接受振动后出现松脱。中间的内螺纹段为标准M5粗牙螺纹，螺纹精度满足普通机械连接的6H公差要求，能够和常规的M5螺栓、螺钉顺畅配合，不需要额外定制配套螺丝。和普通的压铆螺母相比，这款T形螺母的头部法兰面更大，压装后和板材的接触面积更大，单位面积的压应力更小，在铝合金、塑料等偏软的基材上安装时，不容易出现基材压溃、螺母下陷的问题，适配的基材范围更广。

　　在设计思路上，这款螺母的结构完全围绕薄板嵌入式安装的核心需求展开：首先是头部的四个卡爪采用对称布局，压装时受力均匀，不会出现压偏、卡爪单侧翘起的问题，卡爪的切入角度做了优化，压入时不需要太大的压装力，普通的手扳压床就能完成安装，同时压入后卡爪的倒钩结构会牢牢勾住板材背面，保证连接强度。其次是螺纹段的长度设计为19毫米，这个长度既可以保证和M5螺钉的啮合牙数达到8牙以上，满足常规连接的强度要求，又不会因为螺纹段过长导致安装后螺母尾部突出过多，挤占设备内部的其他安装空间。螺母的法兰厚度经过精确计算，压装完成后法兰面和板材表面基本齐平，不会出现突出的台阶，方便后续在安装面上贴合其他零部件，不会产生装配干涉。

　　从外形尺寸与安装边界来看，这款螺母的法兰最大外径适配直径10毫米的预制安装孔，安装前需要在板材上冲出对应形状的定位孔，四个卡槽的位置和螺母卡爪完全对应，预制孔的公差控制在±0.1mm范围内即可保证压装顺畅。压装完成后，螺母整体突出板材背面的长度仅为螺纹段长度减去板材厚度，在2mm厚的板材上安装时，背面突出长度约17mm，设计周边结构时只需要预留直径8毫米、深度18毫米的避让空间即可，不需要预留扳手操作空间，相比传统的螺母加垫片的连接方式，能够节省至少60%的安装空间。另外，这款螺母的所有棱边都做了0.2mm的倒角处理，压装过程中不会刮伤板材表面的涂层或氧化层，也不会在安装时割伤操作人员的手部，细节处理符合工业紧固件的安全设计要求。

　　在实际选型使用时，需要注意根据基材的硬度调整压装力，在冷轧钢板上安装时压装力控制在800N到1200N即可，在铝合金或者硬质塑料板材上安装时，压装力需要适当降低到500N到800N，避免压力过大导致基材变形。如果是用于有振动的设备场景，可以在螺纹配合时添加少量中强度螺纹胶，进一步提升连接的防松性能，不需要额外增加防松垫片，进一步简化装配流程。这款螺母的结构设计没有多余的冗余特征，所有结构都服务于安装便捷性和连接可靠性，非常适合批量装配的量产设备使用，能够有效提升装配效率，降低综合连接成本。
