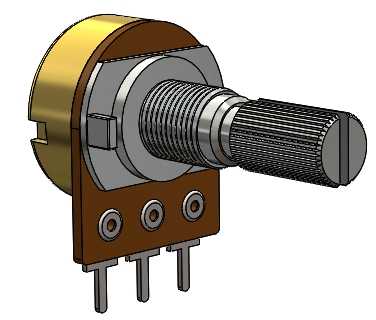

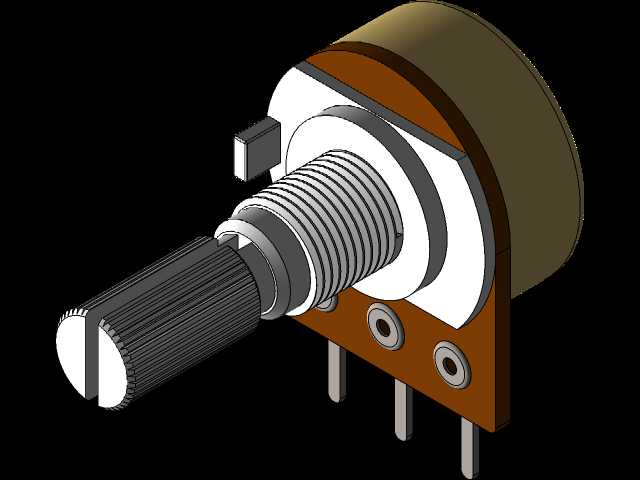

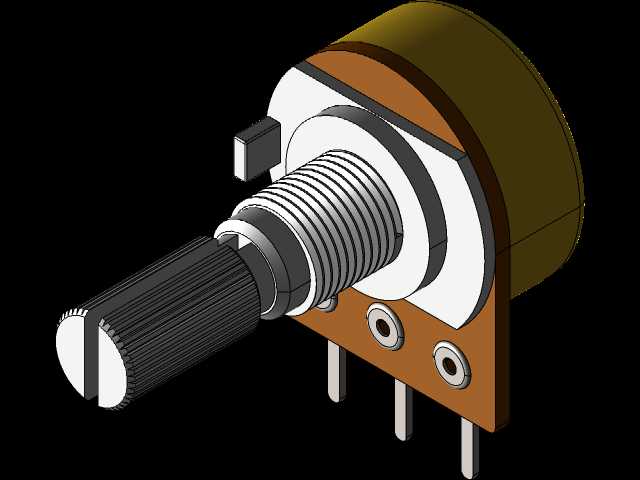

带螺纹轴直插式单联旋转电位计结构

这款旋转式电位计是电子电路领域常用的可调电阻类基础元件，广泛应用在消费电子、工业控制设备、音频器材、仪器仪表等场景中，主要承担电路分压、信号增益调节、参数阈值设定、音量控制、转速调节等功能，是模拟信号调节回路里不可或缺的基础交互部件。从结构设计来看，这款电位计采用经典的单联碳膜电位计架构，主体基座采用耐高温绝缘基材制作，为内部电阻体、转动触点、引脚结构提供稳定的绝缘支撑，基座上部的圆形金属外壳既可以屏蔽外界电磁信号对内部电阻回路的干扰，也能对内部脆弱的碳膜基板、转动弹片结构形成物理防护，避免装配、使用过程中外力冲击损坏内部精密结构。前部伸出的螺纹轴采用带锁紧螺母的设计，轴身加工有标准细牙螺纹，装配时可以穿过设备面板的预留安装孔，通过配套的螺母将电位计牢牢固定在面板上，轴端的滚花纹理是为了增大旋钮装配后的摩擦力，避免旋钮调节时出现打滑空转的问题，同时滚花段也可以直接用手指拧动实现快速调节，适配无旋钮的紧凑装配场景。基座下部伸出的三个直插式引脚采用镀锡铜材质，具备良好的导电性能与焊接附着力，引脚间距符合通用PCB板的孔位设计规范，既可以直接插装在印刷电路板上完成波峰焊或手工焊接，也可以通过导线外接实现分体式装配，适配不同的设备内部布局需求。设计过程中重点考量了转动手感与使用寿命的平衡，内部的转动触点采用弹性金属弹片结构，与环形碳膜电阻体保持稳定的接触压力，转动时阻尼均匀顺滑，没有卡顿或跳变的问题，既可以实现参数的连续平滑调节，也能保证长期使用后接触电阻不会出现大幅波动，避免调节过程中出现信号杂音、参数跳变的问题。安装边界方面，这款电位计的主体直径适配常见的16mm面板安装孔位，螺纹轴长度适配厚度1到5mm的设备面板，引脚伸出长度满足常规PCB板插装后的焊接余量需求，整体外形紧凑，不需要占用过多的设备内部空间，可以适配小型化电子设备的紧凑布局需求，在音频功放、调光调速模块、工控参数调节面板、手持检测仪器等产品中都能稳定适配。
